Ten artykuł to Twój praktyczny przewodnik, który pomoże Ci samodzielnie zdiagnozować i sprawdzić diody w alternatorze Bosch. Zrozumienie, jak to zrobić, jest kluczowe dla utrzymania sprawnego działania układu ładowania w Twoim samochodzie i uniknięcia kosztownych awarii. Przygotowałem dla Ciebie szczegółowe instrukcje, które krok po kroku przeprowadzą Cię przez cały proces.
Sprawdzenie diod w alternatorze Bosch klucz do sprawnego ładowania akumulatora
- Uszkodzone diody objawiają się problemami z ładowaniem, świecącą kontrolką akumulatora, przygasającymi światłami czy szybkim rozładowywaniem baterii.
- Do diagnostyki niezbędny jest multimetr cyfrowy oraz zestaw podstawowych narzędzi do demontażu alternatora.
- Test multimetrem polega na sprawdzeniu przewodzenia prądu przez diody tylko w jednym kierunku (spadek napięcia ok. 0,5-0,7V).
- Przed przystąpieniem do pracy zawsze należy odłączyć ujemną klemę akumulatora w celu zapewnienia bezpieczeństwa.
- W przypadku uszkodzenia diod, najczęściej wymienia się cały mostek prostowniczy, a jego koszt waha się od 90 do 300 zł.

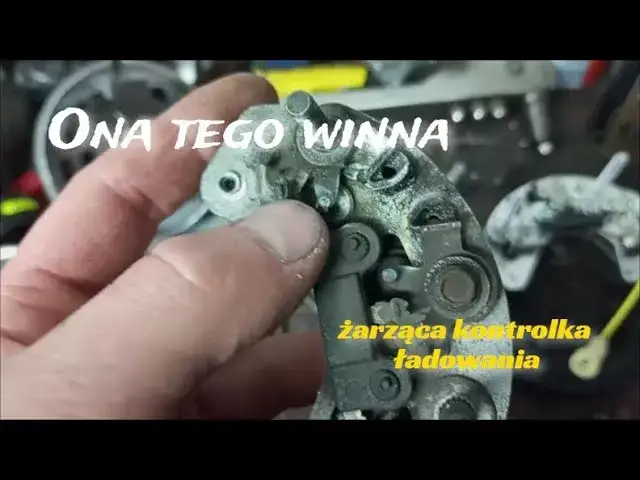

Rozpoznawanie problemów: najczęstsze objawy uszkodzonych diod w alternatorze Bosch
Z mojego doświadczenia wynika, że uszkodzone diody w alternatorze to jedna z częstszych przyczyn problemów z układem ładowania. Ich awaria może objawiać się na wiele sposobów, często mylonych z innymi usterkami. Zrozumienie tych symptomów jest pierwszym krokiem do trafnej diagnozy i szybkiej naprawy.
Głównym i najbardziej frustrującym objawem jest oczywiście niedoładowanie akumulatora lub całkowity brak ładowania. To bezpośrednio przekłada się na trudności z uruchomieniem silnika, zwłaszcza po dłuższym postoju. Jeśli Twój samochód ma problemy z rozruchem, a akumulator wydaje się być w porządku, warto przyjrzeć się alternatorowi.Świecąca lub migająca kontrolka akumulatora
Jednym z najbardziej oczywistych sygnałów alarmowych jest świecąca lub migająca kontrolka ładowania (symbol akumulatora) na desce rozdzielczej, gdy silnik pracuje. Ta lampka informuje o problemach z układem ładowania. Jeśli diody w mostku prostowniczym alternatora są uszkodzone, układ nie jest w stanie prawidłowo przetwarzać prądu zmiennego na stały, co komputer samochodu natychmiast sygnalizuje poprzez zapalenie się tej kontrolki. Nie ignoruj tego sygnału to jasny znak, że coś jest nie tak.
Przygasające światła i anomalie elektryczne
Zauważyłeś, że światła w Twoim samochodzie przygasają, zwłaszcza gdy zmieniasz obroty silnika lub włączasz inne odbiorniki prądu (np. klimatyzację)? To kolejny symptom, który powinien wzbudzić Twoją czujność. Podobnie, problemy z radiem, nawigacją czy innymi elementami elektryki, które działają niestabilnie, mogą wskazywać na nieprawidłową pracę diod alternatora. Niewłaściwie działający mostek prostowniczy powoduje niestabilne napięcie w instalacji, co objawia się właśnie takimi anomaliami.
Nietypowe dźwięki spod maski
Choć rzadsze i często mylone z innymi usterkami, nietypowe dźwięki dochodzące spod maski również mogą być symptomem problemów z alternatorem, w tym z diodami. Czasami uszkodzone diody mogą powodować przeciążenie alternatora, co objawia się zwiększonym hałasem, piskiem lub szumem. Zawsze warto zwrócić uwagę na wszelkie nowe odgłosy pracy silnika.
Ciągłe rozładowywanie akumulatora
To chyba jeden z najbardziej frustrujących objawów. Jeśli Twój akumulator, nawet nowy i sprawny, ciągle się rozładowuje, a Ty musisz go często doładowywać lub korzystać z kabli rozruchowych, to niemal pewny znak problemów z układem ładowania. Uszkodzone diody mogą powodować, że alternator nie tylko nie ładuje akumulatora, ale wręcz rozładowuje go, gdy samochód stoi. Dzieje się tak, gdy jedna z diod ma zwarcie i prąd z akumulatora ucieka przez alternator do masy. To prowadzi do ciągłych problemów z uruchomieniem silnika i może znacznie skrócić żywotność nawet najlepszego akumulatora.Przygotowanie do diagnostyki: narzędzia i bezpieczeństwo
Zanim przystąpisz do właściwego testowania diod, musisz się odpowiednio przygotować. Odpowiednie narzędzia i przede wszystkim dbałość o bezpieczeństwo to podstawa. Z mojego doświadczenia wiem, że pośpiech i brak ostrożności mogą prowadzić do niepotrzebnych problemów.
Niezbędne narzędzia
Do przeprowadzenia diagnostyki diod alternatora potrzebujesz kilku podstawowych narzędzi, które prawdopodobnie masz już w swoim garażu:
- Multimetr cyfrowy: To absolutny fundament. Bez niego precyzyjne sprawdzenie diod jest praktycznie niemożliwe. Upewnij się, że Twój multimetr ma funkcję pomiaru diod (często symbol diody) lub co najmniej pomiar oporności (Ohm).
- Zestaw kluczy nasadowych i płaskich: Będą niezbędne do demontażu alternatora oraz jego częściowego rozkręcenia.
- Rękawice ochronne: Zawsze dbaj o swoje ręce, pracując przy samochodzie.
- Latarka: Dostęp do alternatora bywa utrudniony, a dobra latarka znacznie ułatwi pracę w ciasnych i ciemnych miejscach.
Multimetr cyfrowy jest najważniejszym narzędziem w tym procesie, ponieważ pozwala na precyzyjne zmierzenie przewodzenia prądu przez diody, co jest kluczowe dla określenia ich stanu. Bez niego, wszelkie próby diagnostyki będą jedynie zgadywaniem.
Bezpieczne odłączenie alternatora krok po kroku
Bezpieczeństwo jest priorytetem, gdy pracujesz z układem elektrycznym samochodu. Pamiętaj, że alternator generuje wysokie prądy, a nieodpowiednie postępowanie może prowadzić do zwarcia, uszkodzenia instalacji lub nawet porażenia prądem. Oto jak bezpiecznie przygotować się do pracy:
- Wyłącz silnik: Upewnij się, że zapłon jest wyłączony, a kluczyki wyjęte ze stacyjki.
- Odłącz ujemną klemę akumulatora: To najważniejszy krok. Zlokalizuj akumulator, a następnie za pomocą klucza odkręć nakrętkę mocującą ujemną klemę (zazwyczaj oznaczona symbolem „-”). Zdejmij klemę i odsuń ją tak, aby nie miała kontaktu z biegunem akumulatora. To całkowicie odetnie zasilanie do instalacji samochodu, eliminując ryzyko zwarcia.
- Zlokalizuj alternator: Znajdź alternator w komorze silnika. W zależności od modelu samochodu i silnika, jego położenie może się różnić.
- Odłącz przewody od alternatora: Ostrożnie odłącz wszystkie przewody elektryczne prowadzące do alternatora. Zazwyczaj jest to gruby przewód zasilający (plusowy) oraz cieńsza wtyczka sterująca. Zwróć uwagę na to, gdzie który przewód był podłączony, aby później prawidłowo je zamontować.
Pamiętaj, że bezpieczeństwo jest najważniejsze. Nigdy nie pracuj przy układzie elektrycznym bez odłączenia akumulatora. To prosta czynność, która może zapobiec poważnym uszkodzeniom i zagrożeniom dla Twojego zdrowia.
Demontaż alternatora i dostęp do diod
W większości przypadków, aby uzyskać dostęp do diod, konieczny jest demontaż alternatora z samochodu. Nie ma co się oszukiwać sprawdzenie diod na zamontowanym alternatorze jest bardzo trudne, a często wręcz niemożliwe ze względu na ograniczony dostęp. Po wyjęciu alternatora z pojazdu, musisz go częściowo rozkręcić. Zazwyczaj polega to na zdjęciu plastikowej osłony ochronnej, a następnie odkręceniu mostka prostowniczego, na którym zamontowane są diody. To właśnie do tego elementu będziesz potrzebować zestawu kluczy.
Sprawdzanie diod w alternatorze Bosch multimetrem: przewodnik krok po kroku
Teraz przejdźmy do sedna, czyli do właściwego testowania diod za pomocą multimetru. To najbardziej precyzyjna metoda, którą osobiście polecam. Pamiętaj, aby dokładnie śledzić instrukcje.
Zacznij od prawidłowego ustawienia multimetru. Większość nowoczesnych multimetrów cyfrowych posiada specjalny tryb pomiaru diod, oznaczony symbolem diody (strzałka ze skreśleniem). Jeśli Twój miernik ma taką funkcję, użyj jej. Jest ona najbardziej precyzyjna, ponieważ miernik wyświetla spadek napięcia na diodzie. Jeśli nie masz trybu diod, możesz użyć trybu pomiaru oporności (Ohm), ustawiając go na zakres 2kΩ lub 20kΩ. W tym trybie będziesz szukać bardzo niskiej oporności w jednym kierunku i bardzo wysokiej (lub "nieskończoności") w drugim.
Procedura pomiaru diod dodatnich i ujemnych
Mostek prostowniczy w alternatorze Bosch składa się z diod dodatnich (zazwyczaj trzy) i ujemnych (również trzy). Musisz sprawdzić każdą z nich indywidualnie.
- Zidentyfikuj diody: Diody są zazwyczaj wciśnięte w metalową płytkę mostka prostowniczego. Ich wyprowadzenia są widoczne jako małe metalowe styki.
-
Pomiar diod dodatnich:
- Przytrzymaj czarną sondę multimetru (minus) na metalowej obudowie mostka prostowniczego (masie).
- Czerwoną sondę multimetru (plus) przykładaj kolejno do wyprowadzeń każdej z trzech diod dodatnich.
- Sprawna dioda: Multimetr powinien pokazać niską wartość (np. spadek napięcia około 0,5-0,7V w trybie diod lub niską oporność w trybie Ohm).
- Następnie zamień sondy: czerwoną sondę przyłóż do obudowy mostka, a czarną do wyprowadzeń diod.
- Sprawna dioda: Multimetr powinien pokazać bardzo wysoką wartość (często "OL" - Over Load, lub "1" - nieskończoność w trybie diod/oporności), co oznacza brak przewodzenia.
-
Pomiar diod ujemnych:
- Przytrzymaj czerwoną sondę multimetru (plus) na metalowej obudowie mostka prostowniczego (masie).
- Czarną sondę multimetru (minus) przykładaj kolejno do wyprowadzeń każdej z trzech diod ujemnych.
- Sprawna dioda: Multimetr powinien pokazać niską wartość (np. spadek napięcia około 0,5-0,7V lub niską oporność).
- Następnie zamień sondy: czarną sondę przyłóż do obudowy mostka, a czerwoną do wyprowadzeń diod.
- Sprawna dioda: Multimetr powinien pokazać bardzo wysoką wartość ("OL" lub "1"), co oznacza brak przewodzenia.
Pamiętaj, że każda dioda musi przewodzić prąd tylko w jednym kierunku. To jest klucz do jej prawidłowego działania.
Interpretacja wyników pomiarów multimetrem
Po przeprowadzeniu pomiarów, musisz wiedzieć, jak je zinterpretować. Oto prosta tabela, która Ci w tym pomoże:
| Stan diody | Wynik pomiaru multimetrem (tryb diod / oporności) |
|---|---|
| Dioda sprawna | Przewodzi w jednym kierunku (niska wartość, np. 0,5-0,7V lub niska oporność), w drugim nie (bardzo wysoka wartość, "OL" lub "1" - nieskończoność). |
| Dioda zwarta | Niska wartość w obu kierunkach (lub bardzo zbliżone wartości). |
| Dioda przepalona (przerwa) | Bardzo wysoka wartość ("OL" lub "1" - nieskończoność) w obu kierunkach. |
Najczęstsze błędy podczas pomiarów
Podczas pomiarów łatwo o błędy, które mogą prowadzić do błędnej diagnozy. Najczęściej spotykane to złe ustawienie multimetru (np. na tryb napięcia zamiast diod/oporności), niewłaściwy kontakt sond z wyprowadzeniami diod (upewnij się, że sondy dobrze dotykają metalowych części) oraz pomylenie biegunowości (nieprawidłowe przyłożenie sond). Zawsze dokładnie sprawdzaj ustawienia miernika i upewnij się, że sondy mają stabilny kontakt. Cierpliwość i precyzja to klucz do sukcesu.
Alternatywna metoda: test diod za pomocą żarówki
Jeśli nie masz pod ręką multimetru lub po prostu preferujesz prostsze metody, możesz spróbować sprawdzić diody za pomocą żarówki 12V i akumulatora. Ta metoda jest znacznie prostsza w wykonaniu i nie wymaga specjalistycznych narzędzi, ale muszę zaznaczyć, że jest mniej precyzyjna niż test multimetrem. Nie pokaże Ci dokładnych wartości spadku napięcia, a jedynie informację o tym, czy dioda przewodzi prąd w danym kierunku, czy też nie. Mimo to, w wielu przypadkach może być wystarczająca do wstępnej diagnozy.
Budowa prostego obwodu testowego
Aby przeprowadzić test żarówką, potrzebujesz akumulatora 12V (może być ten z samochodu, pod warunkiem, że jest naładowany), żarówki 12V (np. samochodowej o mocy 5-21W) oraz dwóch przewodów z krokodylkami. Oto jak zbudować obwód:
- Podłącz jeden koniec pierwszego przewodu do dodatniego bieguna akumulatora (+).
- Drugi koniec tego przewodu podłącz do jednego z wyprowadzeń żarówki.
- Do drugiego wyprowadzenia żarówki podłącz jeden koniec drugiego przewodu.
- Teraz masz gotowy obwód, który będziesz wykorzystywać do testowania diod.
Interpretacja wyników testu żarówką
Po zbudowaniu obwodu, możesz przystąpić do testowania diod. Będziesz przykładać wolne końce przewodów (jeden z akumulatora, drugi z żarówki) do wyprowadzeń diody, tak jak w przypadku multimetru. Dioda sprawna sprawi, że żarówka zaświeci się tylko przy podłączeniu w jednym kierunku (kierunku przewodzenia). Jeśli odwrócisz podłączenie (zmienisz biegunowość), żarówka nie powinna się zaświecić. Jeśli żarówka świeci w obu kierunkach, dioda jest zwarta. Jeśli nie świeci w żadnym kierunku, dioda jest przepalona (ma przerwę). Pamiętaj, że testujesz każdą diodę osobno, zarówno dodatnie, jak i ujemne, w obu kierunkach.
Uszkodzone diody: co dalej? Analiza opcji i kosztów
Jeśli po przeprowadzeniu testów stwierdzisz, że diody w Twoim alternatorze Bosch są uszkodzone, nadszedł czas na podjęcie decyzji co do dalszych kroków. Mam dla Ciebie kilka opcji, które warto rozważyć.

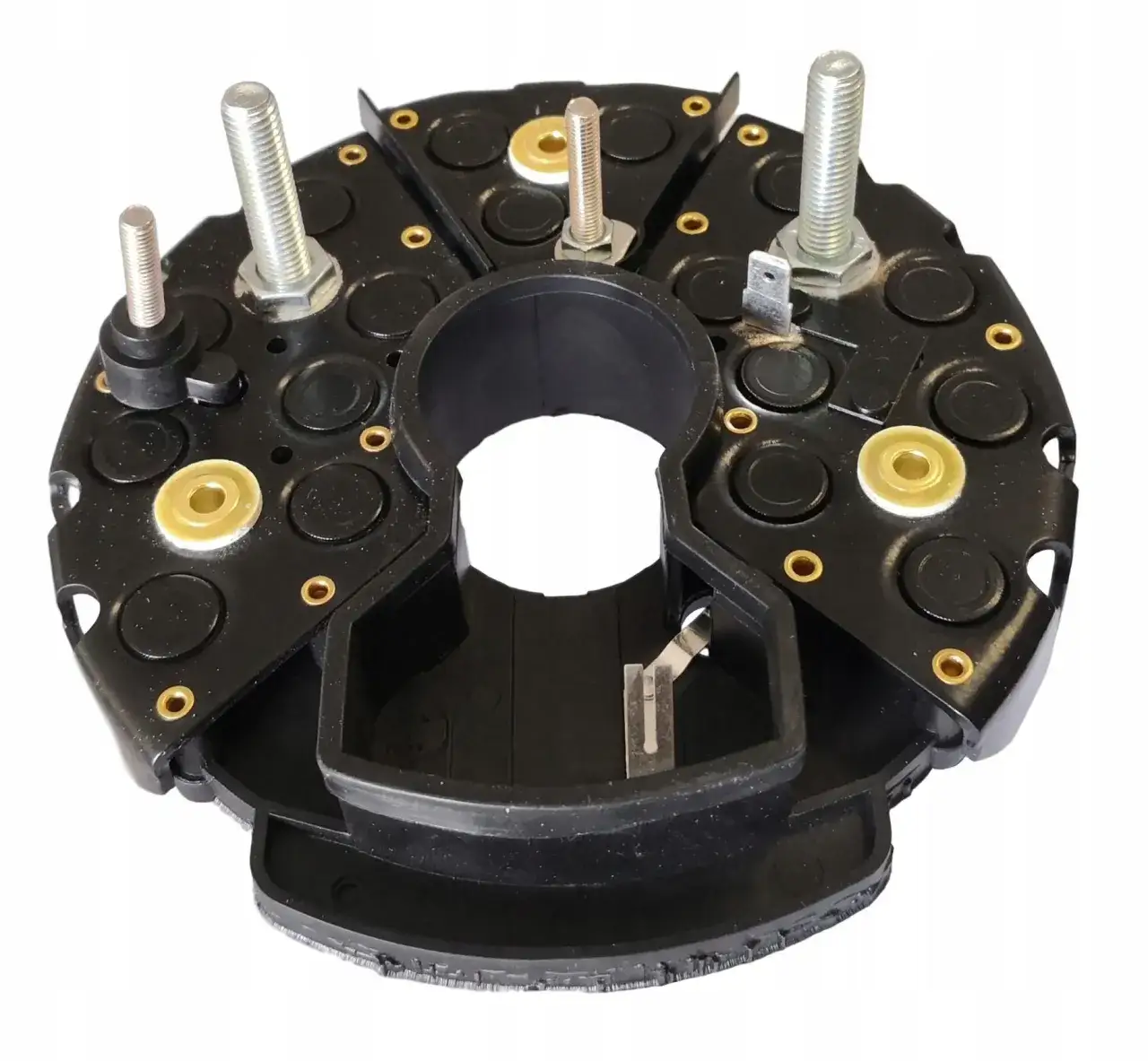

Wymiana mostka prostowniczego dlaczego to standard?
W przypadku uszkodzenia diod, zazwyczaj wymienia się cały mostek prostowniczy, a nie pojedyncze diody. Dlaczego? Po pierwsze, diody są elementami elektronicznymi, które często są wlutowane w płytkę mostka, co utrudnia ich samodzielną wymianę bez specjalistycznego sprzętu i umiejętności. Po drugie, jeśli jedna dioda uległa awarii, istnieje duże prawdopodobieństwo, że pozostałe również są już osłabione i wkrótce mogą zawieść. Wymiana całego mostka to pewniejsze i trwalsze rozwiązanie, które gwarantuje prawidłowe działanie układu prostowniczego na dłużej.
Orientacyjne koszty nowego mostka diodowego
Koszt nowego mostka diodowego do alternatora Bosch może się różnić w zależności od modelu alternatora i samochodu. Z moich obserwacji wynika, że ceny wahają się od około 90 zł do ponad 300 zł. Warto poszukać części zamiennych u sprawdzonych dostawców lub w sklepach z częściami samochodowymi, podając numer VIN samochodu lub numer alternatora, aby mieć pewność, że kupujesz odpowiedni element.
Samodzielna wymiana vs. warsztat vs. regeneracja
Po zdiagnozowaniu uszkodzenia masz kilka ścieżek do wyboru:
- Samodzielna wymiana mostka diodowego: Jeśli masz odpowiednie narzędzia, podstawowe umiejętności mechaniczne i czujesz się na siłach, możesz spróbować wymienić mostek samodzielnie. Wtedy ponosisz jedynie koszt części (90-300 zł). Pamiętaj jednak, że wymaga to demontażu i ponownego montażu alternatora, co może być czasochłonne i wymagać precyzji.
- Wizyta w warsztacie: Jeśli nie masz doświadczenia lub czasu, najlepszym rozwiązaniem jest oddanie samochodu do warsztatu. Do kosztu części należy doliczyć koszt robocizny. Ceny roboczogodziny w warsztatach (w tym Bosch Car Service) wynoszą orientacyjnie od 110 zł do 250 zł. Całkowity koszt będzie więc wyższy, ale zyskujesz pewność profesjonalnego montażu i gwarancję na usługę.
- Regeneracja alternatora: Alternatywą dla wymiany samego mostka jest regeneracja całego alternatora. Polega ona na wymianie wszystkich zużytych części, w tym mostka diodowego, łożysk, regulatora napięcia i pierścieni ślizgowych. Koszt regeneracji jest zazwyczaj wyższy niż samej wymiany mostka, ale niższy niż zakup nowego alternatora, a otrzymujesz praktycznie nowy podzespół z gwarancją. To często bardzo opłacalne rozwiązanie, zwłaszcza w starszych samochodach.
Profilaktyka: jak dbać o alternator, aby uniknąć awarii?
Jak to często bywa, lepiej zapobiegać niż leczyć. Dbanie o alternator i układ elektryczny samochodu może znacznie przedłużyć żywotność diod i innych komponentów. Oto kilka prostych zasad, które osobiście stosuję i polecam:
Proste zasady unikania przeciążania
- Unikaj jednoczesnego włączania wszystkich odbiorników: Staraj się nie uruchamiać jednocześnie wszystkich urządzeń elektrycznych w samochodzie (np. podgrzewanych siedzeń, szyby, radia, klimatyzacji) zaraz po uruchomieniu silnika, zwłaszcza gdy jest zimno. To stwarza duże obciążenie dla alternatora.
- Sprawdzaj stan akumulatora: Słaby lub stary akumulator zmusza alternator do cięższej pracy, co może przyspieszyć zużycie jego komponentów, w tym diod. Regularnie kontroluj stan akumulatora.
- Ograniczaj jazdę na krótkich dystansach z włączonymi odbiornikami: Krótkie trasy, zwłaszcza zimą, nie pozwalają alternatorowi na pełne naładowanie akumulatora i jednocześnie obciążają go pracą.
- Używaj tylko niezbędnych urządzeń: Jeśli nie potrzebujesz, wyłączaj zbędne światła, radio czy inne urządzenia, aby zmniejszyć obciążenie alternatora.
Przeczytaj również: Focus 1.6 TDCI: Wymiana alternatora mimo ciasnej zabudowy? Zrobisz to!
Regularna kontrola napięcia ładowania
Jednym z najprostszych i najskuteczniejszych sposobów na wczesne wykrycie problemów z alternatorem jest regularna kontrola napięcia ładowania. Możesz to zrobić samodzielnie za pomocą multimetru. Po uruchomieniu silnika i osiągnięciu temperatury roboczej, podłącz multimetr do klem akumulatora (plus do plusa, minus do minusa). Napięcie powinno wynosić od 13,8V do 14,4V. Jeśli jest niższe (np. poniżej 13V) lub znacznie wyższe (powyżej 14,8V), to sygnał, że alternator lub regulator napięcia nie działa prawidłowo. Taka prosta kontrola raz na kilka miesięcy może oszczędzić Ci wielu problemów i kosztów w przyszłości.
