Szarpanie w TDI? Sprawdź wiązkę pompowtryskiwaczy! Objawy i koszt

pompowtryskiwaczy to kluczowy, choć często niedoceniany element w silnikach Diesla z grupy VAG. Ten kompleksowy przewodnik ma za zadanie pomóc Ci zrozumieć, zdiagnozować i skutecznie rozwiązać problem z jej uszkodzeniem, który objawia się szarpaniem, gaśnięciem czy spadkiem mocy silnika.

Wiązka elektryczna pompowtryskiwaczy, często nazywana listwą lub wiązką zasilającą, to nic innego jak zespół przewodów i konektorów odpowiedzialnych za dostarczanie precyzyjnych sygnałów elektrycznych ze sterownika silnika (ECU) bezpośrednio do pompowtryskiwaczy. W silnikach Diesla, zwłaszcza tych z grupy VAG (Volkswagen, Audi, Skoda, Seat), to właśnie ona steruje momentem i czasem wtrysku paliwa. Jej prawidłowe działanie jest absolutnie kluczowe dla precyzyjnego dawkowania paliwa do cylindrów. Jeśli wiązka jest uszkodzona, sygnały są przerywane lub zniekształcone, co prowadzi do nieprawidłowego wtrysku, a w konsekwencji do spadku mocy, zwiększonego spalania, a nawet uszkodzeń innych podzespołów. To dlatego awaria tego z pozoru prostego elementu ma tak duży wpływ na ogólną kondycję i kulturę pracy silnika.

Problem uszkodzonej wiązki pompowtryskiwaczy jest szczególnie powszechny w silnikach Diesla z pompowtryskiwaczami (PD - Pumpe-Düse) koncernu Volkswagen AG. Z moich obserwacji wynika, że najczęściej dotyczy to jednostek:

• 1.9 TDI (m.in. ARL, ASZ, ATD, BXE, BKC, BLS)
• 2.0 TDI 8V i 16V (np. BKD, BKP, BMM, BMP)

Silniki te były montowane w szerokiej gamie popularnych modeli samochodów, co sprawia, że problem jest bardzo rozpowszechniony. Spotkasz go w:

• VW Golf (IV, V, VI), Passat (B5, B6), Touran, Sharan, Caddy
• Audi A3 (8P), A4 (B6, B7), A6 (C5, C6)
• Skoda Octavia (I, II), Superb (I, II), Fabia (I, II)
• Seat Leon (I, II), Toledo (II, III), Altea, Ibiza (III, IV)

Rozpoznawanie objawów uszkodzonej wiązki pompowtryskiwaczy

Objawy uszkodzonej wiązki elektrycznej pompowtryskiwaczy są często mylone z innymi awariami silnika, takimi jak problemy z turbosprężarką, układem paliwowym czy nawet dwumasowym kołem zamachowym. Jednak ich wczesne i trafne rozpoznanie jest kluczowe dla szybkiej i skutecznej diagnozy, oszczędzając Twój czas i pieniądze.

Jednym z najbardziej typowych objawów, z którymi się spotykam, jest nierówna praca silnika i szarpanie. Dzieje się tak, ponieważ uszkodzona wiązka nie dostarcza stabilnego sygnału elektrycznego do jednego lub kilku wtryskiwaczy. W efekcie silnik pracuje nierówno, a podczas przyspieszania możesz odczuwać charakterystyczne "szarpnięcia", jakby na chwilę brakowało mu mocy. W silnikach 2.0 TDI PD często pojawia się również specyficzne "telepanie" na wolnych obrotach, co jest bezpośrednim wynikiem niestabilnego wtrysku paliwa na poszczególnych cylindrach.

Poważniejszymi sygnałami, które wskazują na postępujące uszkodzenie wiązki, są problemy z rozruchem i nagłe gaśnięcie silnika na wolnych obrotach. Jeśli silnik kręci dłużej niż zwykle, zanim zaskoczy, lub co gorsza, potrafi zgasnąć na światłach czy podczas postoju, to niemal pewne, że wiązka ma już bardzo słaby styk. Brak stabilnego sygnału do pompowtryskiwaczy podczas rozruchu uniemożliwia prawidłowe zapoczątkowanie spalania, a w trakcie pracy na biegu jałowym, gdy obroty są niskie, nawet chwilowa utrata styku może doprowadzić do zgaśnięcia silnika.

Wielu moich klientów zgłasza również spadek mocy i zwiększone dymienie (kopcenie). Często początkowo podejrzewają awarię turbiny, przepływomierza czy zaworu EGR. Tymczasem, jeśli wiązka jest uszkodzona, wtryskiwacze nie pracują optymalnie mogą podawać zbyt mało lub zbyt dużo paliwa, w niewłaściwym momencie. To prowadzi do niepełnego spalania, co objawia się spadkiem dynamiki pojazdu i zwiększoną emisją czarnego lub niebieskawego dymu z rury wydechowej. Zawsze podkreślam, że w takich przypadkach warto sprawdzić wiązkę, zanim zaczniemy wymieniać droższe podzespoły.

Diagnostyka komputerowa jest tutaj nieoceniona. Oto kody błędów, które najczęściej wskazują na awarię wiązki pompowtryskiwaczy:

• P0201-P0204: Problemy z obwodem wtryskiwacza (np. P0201 - Cylinder 1, obwód wtryskiwacza - usterka). Te błędy bezpośrednio wskazują na nieprawidłowości w sterowaniu poszczególnymi pompowtryskiwaczami, co niemal zawsze jest związane z wiązką.
• P0300-P0304: Wypadanie zapłonów (np. P0300 - Wykryto przypadkowe/wielokrotne wypadanie zapłonów, P0301 - Cylinder 1, wypadanie zapłonów). Wypadanie zapłonów to bezpośrednia konsekwencja braku lub niestabilnego wtrysku paliwa, co również często ma swoje źródło w uszkodzonej wiązce.

Dlaczego wiązka pompowtryskiwaczy ulega awarii?

Zrozumienie mechanizmu i przyczyn awarii wiązki elektrycznej pompowtryskiwaczy jest niezwykle ważne. Pozwala to nie tylko na podjęcie właściwej decyzji o naprawie, ale także na świadome zapobieganie przyszłym problemom, jeśli kiedykolwiek będziesz miał do czynienia z podobną sytuacją.

Główną przyczyną awarii jest ekstremalnie trudne środowisko pracy wiązki. Znajduje się ona zanurzona w gorącym oleju silnikowym pod pokrywą zaworów. Wysokie temperatury, agresywne środowisko chemiczne oleju oraz ciągłe drgania silnika to przepis na katastrofę dla każdego materiału. Z czasem izolacja przewodów twardnieje, staje się krucha i zaczyna pękać. Co więcej, miedziane konektory, które łączą wiązkę z pinami pompowtryskiwaczy, tracą swoją sprężystość. W efekcie połączenie staje się luźne, a sygnał elektryczny do wtryskiwaczy jest przerywany lub niestabilny. Drgania silnika, które są nieodłącznym elementem jego pracy, dodatkowo pogłębiają ten problem, powodując mikroskopijne ruchy na stykach, co prowadzi do utraty kontaktu i generowania błędów.

Diagnostyka jak sprawdzić, czy to na pewno wiązka?

Zanim zdecydujesz się na wymianę wiązki, kluczowe jest przeprowadzenie dokładnej diagnostyki. Musisz mieć 100% pewności, że to właśnie ona jest przyczyną problemów, aby uniknąć niepotrzebnych kosztów i frustracji.

Jednym z najprostszych, a zarazem często skutecznych testów, który możesz wykonać nawet samodzielnie, jest test "poruszania wtyczką". Po zdjęciu osłony silnika i pokrywy zaworów (co wymaga pewnej wprawy, ale jest wykonalne), uruchom silnik. Następnie delikatnie poruszaj wtyczkami poszczególnych pompowtryskiwaczy. Jeśli w momencie poruszenia wtyczką objawy (nierówna praca, szarpanie) nasilą się lub zmienią, to bardzo mocny sygnał, że problem leży w luźnym połączeniu w wiązce.

Bardziej zaawansowana, ale niezwykle precyzyjna jest diagnostyka komputerowa. Podłączenie samochodu do odpowiedniego interfejsu diagnostycznego (np. VCDS dla VAG) pozwala na odczytanie konkretnych kodów błędów, o których wspominałem wcześniej (P0201-P0204, P0300-P0304). Co więcej, możesz sprawdzić korekcje dawek paliwa na poszczególnych cylindrach. Jeśli wartości korekcji są wysokie (np. powyżej +/- 1.5 mg/skok), oznacza to, że sterownik silnika próbuje kompensować nieprawidłową pracę danego wtryskiwacza, co często jest spowodowane właśnie problemami z sygnałem z wiązki. Duże rozbieżności między cylindrami to niemal pewny znak awarii.

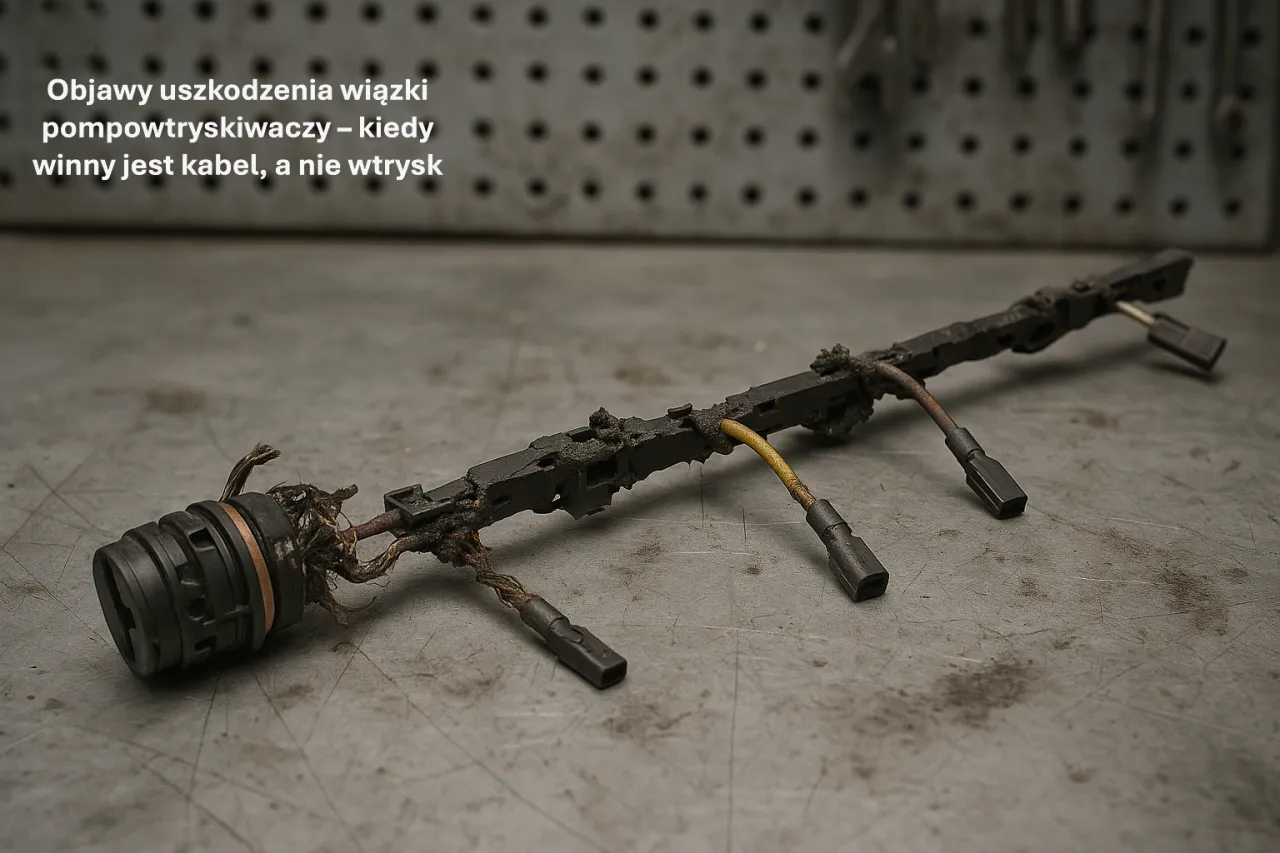

Ostateczną i najbardziej pewną metodą diagnostyki jest wizualna inspekcja wiązki po zdjęciu pokrywy zaworów. Gdy już masz dostęp do wiązki, dokładnie obejrzyj jej izolację szukaj pęknięć, przetarć, stwardniałych fragmentów. Zwróć uwagę na konektory czy nie są zaśniedziałe, zdeformowane, czy sprężynują prawidłowo. Często już na tym etapie widać gołym okiem degradację materiałów, która jest bezpośrednią przyczyną problemów.

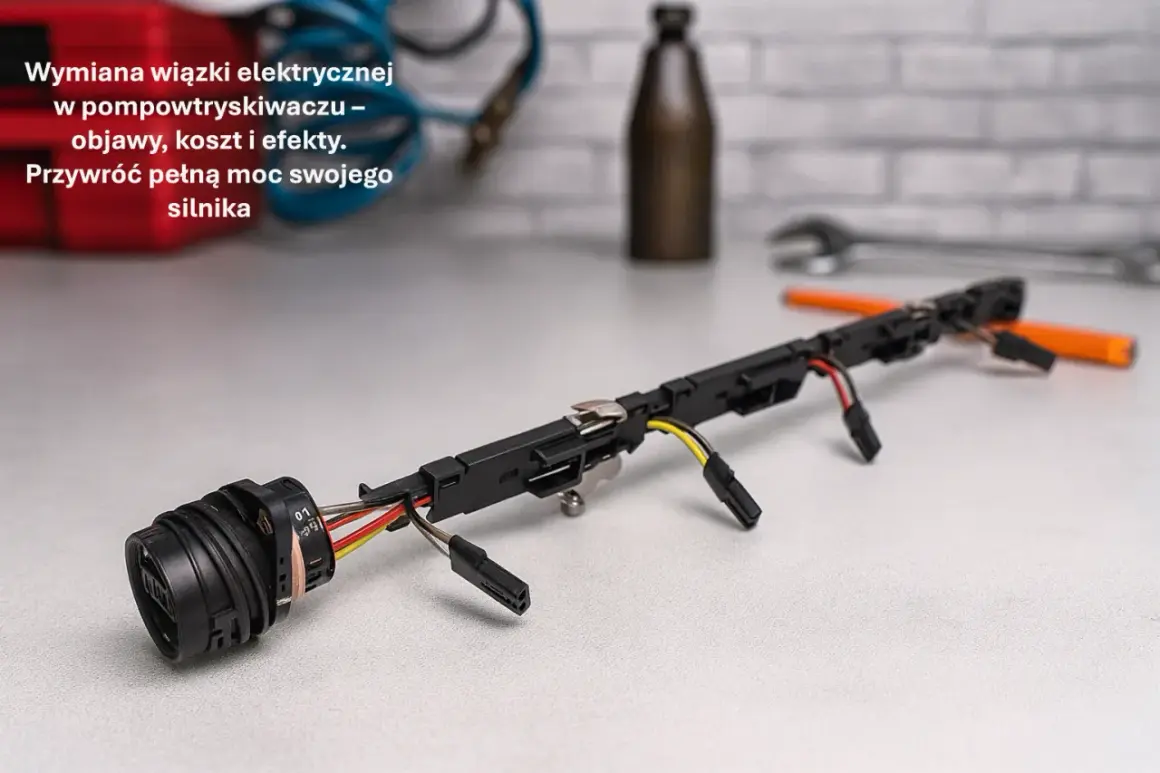

Naprawa czy wymiana jedyne skuteczne rozwiązanie

Wielu właścicieli samochodów z silnikami TDI zastanawia się, czy uszkodzoną wiązkę pompowtryskiwaczy można naprawić. Moje doświadczenie, a także opinie większości specjalistów, jasno wskazują: wymiana wiązki na nową jest jedynym trwałym i skutecznym rozwiązaniem problemu.

Doraźne "naprawy", takie jak doginanie konektorów czy próby lutowania przewodów, są niestety skazane na porażkę. Chociaż mogą przynieść krótkotrwałą poprawę, problem szybko powróci. Konektory, które straciły sprężystość, nie odzyskają jej po dogięciu, a izolacja, która stwardniała i popękała, będzie dalej degradować w gorącym oleju. Lutowanie w takim środowisku jest również bardzo ryzykowne i nie zapewnia trwałego połączenia. Zawsze odradzam takie rozwiązania, ponieważ prowadzą jedynie do frustracji i konieczności ponownego rozbierania silnika, co generuje dodatkowe koszty i stracony czas.

Argumenty przemawiające za wymianą wiązki na nową są dla mnie oczywiste:

• Trwałość i niezawodność: Nowa wiązka, wykonana z odpowiednich materiałów, jest odporna na warunki panujące w głowicy silnika i gwarantuje stabilne połączenie na długie lata.
• Prawidłowa praca silnika: Tylko nowa wiązka zapewni precyzyjne i nieprzerwane sygnały do pompowtryskiwaczy, co jest kluczowe dla optymalnej mocy, niskiego spalania i cichej pracy silnika.
• Spokój ducha: Po wymianie na nową część możesz być pewien, że problem z wiązką nie powróci, eliminując stres związany z nieprzewidzianymi awariami.
• Niski koszt w porównaniu do korzyści: Jak zobaczysz poniżej, koszt nowej wiązki jest stosunkowo niewielki w porównaniu do kosztów diagnozy i potencjalnych uszkodzeń, jakie może spowodować dalsza jazda z uszkodzoną wiązką.

Koszt wymiany wiązki pompowtryskiwaczy

Dobrą wiadomością jest to, że wymiana wiązki elektrycznej pompowtryskiwaczy to stosunkowo niedroga naprawa w porównaniu do innych usterek silnika, co czyni ją bardzo opłacalnym rozwiązaniem. Nie warto na niej oszczędzać, stawiając na prowizoryczne naprawy.

Jeśli chodzi o same części, orientacyjne ceny nowych wiązek elektrycznych prezentują się następująco:

Do kosztu samej części należy doliczyć robociznę. Orientacyjny koszt wymiany wiązki w warsztacie to zazwyczaj od 150 do 300 zł. Cena może się różnić w zależności od konkretnego modelu auta (niektóre wymagają więcej demontażu) oraz regionu Polski. Zawsze polecam zapytać o wycenę w kilku warsztatach.

Warto pamiętać o jeszcze jednym, niezbędnym wydatku: nowej uszczelce pokrywy zaworów. Podczas wymiany wiązki konieczne jest zdjęcie pokrywy zaworów, a stara uszczelka niemal zawsze ulega uszkodzeniu lub traci swoje właściwości uszczelniające. Jej koszt to zazwyczaj od 30 do 80 zł. To niewielki wydatek, który zapobiegnie wyciekom oleju po zakończonej naprawie, więc nigdy nie należy na nim oszczędzać.

Wymiana wiązki krok po kroku poradnik dla majsterkowicza

Wymiana wiązki elektrycznej pompowtryskiwaczy, choć wymaga pewnej precyzji, nie jest skomplikowaną operacją dla osoby z podstawową wiedzą mechaniczną i odpowiednimi narzędziami. Jeśli lubisz majsterkować przy aucie, możesz spróbować wykonać to samodzielnie.

Zanim zaczniesz, upewnij się, że masz pod ręką wszystkie niezbędne narzędzia i przygotuj stanowisko pracy:

• Zestaw kluczy nasadowych i płaskich (najczęściej 10, 13, 15 mm).
• Śrubokręty (płaski i krzyżakowy).
• Klucz dynamometryczny do prawidłowego dokręcenia pokrywy zaworów.
• Czyste szmatki i odtłuszczacz (np. brake cleaner).
• Nowa wiązka elektryczna pompowtryskiwaczy.
• Nowa uszczelka pokrywy zaworów.
• Ewentualnie nowe śruby pokrywy zaworów (jeśli producent zaleca wymianę).

Proces demontażu starej wiązki wygląda następująco:

1. Odłącz akumulator: Zawsze zaczynaj od odłączenia ujemnej klemy akumulatora, aby uniknąć przypadkowego zwarcia.
2. Zdejmij osłonę silnika: Zazwyczaj jest mocowana na kilku śrubach lub zatrzaskach.
3. Odłącz przewody i wężyki: Ostrożnie odłącz wszystkie przewody elektryczne i wężyki podciśnienia, które biegną nad pokrywą zaworów i mogą przeszkadzać w jej demontażu.
4. Odkręć śruby pokrywy zaworów: Odkręć wszystkie śruby mocujące pokrywę zaworów. Rób to równomiernie, aby uniknąć jej wypaczenia.
5. Zdejmij pokrywę zaworów: Ostrożnie podważ i zdejmij pokrywę zaworów. Może być lekko przyklejona do głowicy. Pamiętaj, że pod nią znajduje się olej silnikowy, więc przygotuj szmatki.
6. Odłącz starą wiązkę: Wiązka jest wpięta w gniazdo w głowicy silnika oraz do każdego pompowtryskiwacza. Ostrożnie odepnij wtyczkę główną, a następnie pojedyncze konektory od pompowtryskiwaczy. Mogą być zabezpieczone małymi zatrzaskami.
7. Wyjmij starą wiązkę: Po odpięciu wszystkich połączeń możesz wyjąć starą wiązkę z głowicy.

Montaż nowej wiązki jest w zasadzie odwróceniem procesu demontażu. Kluczowe jest, aby każdy konektor nowej wiązki został prawidłowo i pewnie wpięty w pin pompowtryskiwacza. Upewnij się, że słyszysz charakterystyczne "kliknięcie" lub czujesz, że połączenie jest stabilne i nie ma luzów. To jest moment, w którym należy być szczególnie ostrożnym, aby nie uszkodzić delikatnych pinów. Sprawdź dwukrotnie każde połączenie. Częstym błędem jest niedokładne wpięcie jednego z konektorów, co po złożeniu silnika ponownie wywoła objawy awarii.

Po zamontowaniu nowej wiązki przechodzimy do końcowych etapów pracy. Wyczyść powierzchnie styku głowicy i pokrywy zaworów z resztek starej uszczelki i oleju. Zamontuj nową uszczelkę pokrywy zaworów. Następnie ostrożnie załóż pokrywę zaworów i dokręć śruby z odpowiednim momentem obrotowym, zgodnie z zaleceniami producenta (informacje znajdziesz w instrukcji serwisowej lub w internecie). Zbyt mocne lub zbyt słabe dokręcenie może prowadzić do wycieków oleju lub uszkodzenia pokrywy. Na koniec podłącz wszystkie wcześniej odpięte przewody i wężyki, upewniając się, że każdy element jest na swoim miejscu. Podłącz akumulator i możesz spróbować uruchomić silnik.
