Alternator w T-25: Schemat podłączenia i koniec z rozładowanym aku

Wymiana starej prądnicy na nowoczesny alternator w ciągniku Władimirec T-25 to jedna z najczęstszych i najbardziej opłacalnych modernizacji. Ten praktyczny poradnik krok po kroku przeprowadzi Cię przez cały proces od demontażu po podłączenie i diagnostykę. Jeśli borykasz się z problemami z ładowaniem akumulatora lub po prostu chcesz unowocześnić swój ciągnik, ten artykuł jest dla Ciebie.

Dlaczego warto wymienić prądnicę na alternator w T-25?

Modernizacja układu ładowania w ciągniku Władimirec T-25, polegająca na wymianie archaicznej prądnicy na nowoczesny alternator, to inwestycja, która szybko się zwraca. Z mojego doświadczenia wynika, że to jeden z pierwszych kroków do zwiększenia niezawodności i komfortu pracy z tymi maszynami. Alternator zapewnia stabilniejsze i wydajniejsze ładowanie, co jest kluczowe dla prawidłowego funkcjonowania całej instalacji elektrycznej.

Krótka historia problemów z ładowaniem we Władimircu

Oryginalny układ ładowania w ciągnikach Władimirec T-25, oparty na prądnicy, często bywał źródłem frustracji dla wielu użytkowników. Niska wydajność, szczególnie na niskich obrotach silnika, prowadziła do niedoładowywania akumulatora. W efekcie, po dłuższej pracy, zwłaszcza z włączonymi światłami czy innymi odbiornikami, akumulator potrafił się rozładować, uniemożliwiając ponowne uruchomienie ciągnika. Do tego dochodziła mniejsza niezawodność i częstsze awarie samej prądnicy oraz zewnętrznego regulatora napięcia.

Główne zalety alternatora: większa wydajność i niezawodność

• Lepsze ładowanie na niskich obrotach: Alternator zaczyna efektywnie ładować akumulator już przy znacznie niższych obrotach silnika niż prądnica, co jest nieocenione podczas pracy w polu czy manewrowania.
• Wyższa wydajność prądowa: Nowoczesne alternatory dostarczają więcej prądu, co pozwala na bezproblemowe zasilanie dodatkowych odbiorników, takich jak lepsze oświetlenie, radio czy inne urządzenia elektryczne.
• Większa niezawodność: Alternatory są zazwyczaj bardziej trwałe i mniej awaryjne niż prądnice, co przekłada się na mniejsze koszty eksploatacji i mniej nieprzewidzianych przestojów.
• Stabilniejsze napięcie: Alternator z wbudowanym regulatorem napięcia zapewnia bardziej stabilne napięcie w instalacji, chroniąc podłączone urządzenia przed uszkodzeniami.

Kiedy modernizacja jest konieczna? Oznaki zużycia starego układu

• Częste rozładowywanie akumulatora: Jeśli akumulator regularnie się rozładowuje, mimo że jest sprawny, to wyraźny sygnał, że układ ładowania nie działa prawidłowo.
• Słabe światła: Przy włączonym silniku światła są słabe lub migoczą, zwłaszcza na niskich obrotach.
• Kontrolka ładowania świeci się lub migocze: Jeśli kontrolka ładowania na desce rozdzielczej świeci się po uruchomieniu silnika lub migocze podczas pracy, to znak problemów.
• Widoczne uszkodzenia prądnicy: Hałas, przegrzewanie się, wycieki oleju (w niektórych modelach) czy widoczne zużycie szczotek lub komutatora.

Zanim zaczniesz: Niezbędne narzędzia i części do montażu

Zanim zabierzesz się za pracę, kluczowe jest odpowiednie przygotowanie. Posiadanie wszystkich niezbędnych narzędzi i części pod ręką nie tylko przyspieszy cały proces, ale także zapewni bezpieczeństwo i uniknie frustrujących przerw w pracy. Zawsze powtarzam, że dobrze przygotowany mechanik to w połowie sukcesu.

Lista kontrolna narzędzi, które musisz przygotować

• Klucze płaskie i nasadowe: W różnych rozmiarach, do odkręcania śrub mocujących prądnicę/alternator i połączeń elektrycznych.
• Śrubokręty: Płaskie i krzyżakowe.
• Miernik uniwersalny (multimetr): Niezbędny do pomiaru napięcia i ciągłości obwodów, a także do diagnostyki po montażu.
• Szczypce i ściągacze do izolacji: Do przygotowania przewodów.
• Nóż monterski: Do cięcia izolacji i przewodów.
• Latarka czołowa: Przydatna w trudno dostępnych miejscach.
• Szczotka druciana i papier ścierny: Do oczyszczania styków.
• Opaski zaciskowe (trytytki): Do estetycznego i bezpiecznego ułożenia przewodów.

Jak dobrać odpowiedni alternator? Przegląd popularnych modeli

Wybór odpowiedniego alternatora jest kluczowy. W Władimircu T-25 często stosuje się alternatory od innych pojazdów, które są łatwo dostępne i stosunkowo tanie. Oto kilka popularnych opcji:

• Alternator od Żuka/Nysy: To klasyka. Są wytrzymałe i stosunkowo proste w podłączeniu. Często mają zewnętrzny regulator napięcia, co może wymagać dodatkowej adaptacji.
• Alternator od Poloneza: Również popularny wybór. Zazwyczaj z wbudowanym regulatorem, co upraszcza instalację.
• Alternator od Fiata 126p (Maluch): Mniejsze, ale wystarczające do podstawowych potrzeb T-25. Zwykle z wbudowanym regulatorem.
• Alternator od Daewoo Tico (szczególnie model 55A): Ten model jest często polecany ze względu na jego zdolność do dobrego ładowania już na bardzo niskich obrotach, co jest dużą zaletą w ciągniku. Jest to alternator z wbudowanym regulatorem.
• Dedykowane alternatory (np. Jubana 14V, 50A, 700W): Są to alternatory produkowane specjalnie jako zamienniki do ciągników, często litewskiej firmy Jubana. Zapewniają idealne dopasowanie i parametry, ale bywają droższe.

Przy wyborze zwróć uwagę na moc (amperaż) im wyższa, tym lepiej, zwłaszcza jeśli planujesz dodatkowe odbiorniki. Ważne jest też, aby alternator miał wbudowany regulator napięcia, co znacząco upraszcza podłączenie.

Dodatkowe elementy, które mogą się przydać: nowe paski, złączki i przewody

• Nowy pasek klinowy: Stary pasek może być zużyty lub mieć niewłaściwą długość dla nowego alternatora. Zawsze warto mieć nowy, odpowiedniej długości i szerokości.
• Złączki elektryczne (konektory): Różnego typu oczkowe, płaskie, do zarabiania przewodów.
• Przewody elektryczne: O odpowiednim przekroju. Do głównego zasilania (B+) potrzebny będzie gruby przewód (np. 10-16 mm²), do kontrolki ładowania (D+) wystarczy cieńszy (np. 1.5 mm²).
• Termokurczliwe koszulki izolacyjne: Do zabezpieczania połączeń.
• Pasta miedziowa lub wazelina techniczna: Do zabezpieczenia styków przed korozją.

Demontaż starej prądnicy krok po kroku jak to zrobić bezpiecznie?

Demontaż starej prądnicy to pierwszy etap naszej pracy. Pamiętaj, że bezpieczeństwo jest absolutnym priorytetem. Pracujemy z instalacją elektryczną, więc wszelkie zaniedbania mogą mieć poważne konsekwencje. Działaj precyzyjnie i spokojnie.

Po pierwsze: Odłącz akumulator! Kluczowy krok dla Twojego bezpieczeństwa

Zanim dotkniesz jakiegokolwiek przewodu, koniecznie odłącz akumulator. Zawsze zaczynaj od odkręcenia klemy minusowej (-), a dopiero potem plusowej (+). To zapobiega przypadkowemu zwarciu narzędziem o masę ciągnika i iskrzeniu, które mogłoby doprowadzić do pożaru lub uszkodzenia instalacji. W T-25 dodatkowo pamiętaj o wyłączeniu hebla (wyłącznika masy).

Oznaczanie i odłączanie starych przewodów zrób zdjęcie, by nie zapomnieć

Przed odłączeniem przewodów od prądnicy i regulatora napięcia, zrób zdjęcia. To najlepszy sposób na zapamiętanie oryginalnego układu. Dodatkowo, możesz oznaczyć każdy przewód taśmą izolacyjną z opisem (np. "do kontrolki", "do plusa"). To ułatwi późniejsze podłączenie nowego alternatora i uniknie pomyłek, zwłaszcza jeśli masz alternator z zewnętrznym regulatorem.

Mechaniczne odkręcanie prądnicy i regulatora napięcia

1. Poluzuj śruby mocujące prądnicę: Zazwyczaj prądnica jest mocowana na dwóch punktach jednym stałym i drugim, który służy do regulacji naciągu paska. Poluzuj te śruby.
2. Zdejmij pasek klinowy: Po poluzowaniu śrub mocujących, prądnicę można przesunąć, co pozwoli na łatwe zdjęcie paska klinowego.
3. Odkręć przewody elektryczne: Po upewnieniu się, że akumulator jest odłączony i przewody są oznaczone, odkręć wszystkie połączenia elektryczne od prądnicy.
4. Całkowicie odkręć prądnicę: Odkręć pozostałe śruby mocujące i ostrożnie wyjmij prądnicę z ciągnika.
5. Demontaż regulatora napięcia (jeśli zewnętrzny): Jeśli Twój T-25 ma zewnętrzny regulator napięcia (co jest typowe dla prądnic), również go zdemontuj. Będzie on zbędny, jeśli zamontujesz alternator z wbudowanym regulatorem. Odkręć go od miejsca mocowania i odłącz wszystkie przewody.

Montaż nowego alternatora: Od mechaniki do elektryki

Po demontażu starej prądnicy, przyszedł czas na montaż nowego alternatora. To moment, w którym zaczynamy budować nową, sprawniejszą instalację. Pamiętaj o precyzji zarówno mechanicznej, jak i elektrycznej.

Prawidłowe osadzenie alternatora na wsporniku silnika

należy zamontować na wsporniku silnika w miejscu, gdzie znajdowała się prądnica. Często wymaga to niewielkich adaptacji, np. zastosowania dłuższych śrub lub podkładek dystansowych, aby alternator był stabilnie osadzony i jego koło pasowe było idealnie wyrównane z kołem pasowym wału korbowego. Prawidłowe osadzenie jest kluczowe dla trwałości paska klinowego i łożysk alternatora. Upewnij się, że alternator jest stabilny i nie ma luzów.

Klucz do sukcesu: Jak idealnie naciągnąć pasek klinowy?

Prawidłowe naciągnięcie paska klinowego to jeden z najważniejszych aspektów montażu. Zbyt luźny pasek będzie się ślizgał, powodując niedoładowywanie akumulatora i piszczenie. Zbyt mocno naciągnięty pasek obciąży łożyska alternatora i pompy wody, skracając ich żywotność. Optymalne ugięcie paska klinowego powinno wynosić około 10-15 mm pod naciskiem kciuka na najdłuższym odcinku między kołami pasowymi. Naciągnij pasek, przesuwając alternator, a następnie dokręć śruby mocujące. Nigdy nie używaj ostrych narzędzi do zakładania paska, aby go nie uszkodzić.

Oczyszczenie i zabezpieczenie połączeń elektrycznych

Zanim podłączysz przewody, dokładnie oczyść wszystkie styki elektryczne zarówno na alternatorze, jak i na przewodach. Użyj szczotki drucianej lub drobnego papieru ściernego, aby usunąć rdzę i nalot. Po podłączeniu przewodów, zabezpiecz wszystkie połączenia pastą miedziową, wazeliną techniczną lub specjalnymi preparatami do styków. Możesz również użyć koszulek termokurczliwych, aby chronić je przed wilgocią i korozją. Dobre, czyste i zabezpieczone połączenia to podstawa niezawodnej pracy instalacji.

Schematy podłączenia alternatora w T-25, czyli co, gdzie i jak?

Prawidłowe podłączenie elektryczne to serce całej operacji. Nawet najlepiej zamontowany alternator nie będzie działał, jeśli przewody zostaną podłączone niewłaściwie. Skupmy się na dwóch głównych wariantach, z naciskiem na ten najpopularniejszy w modernizacjach.

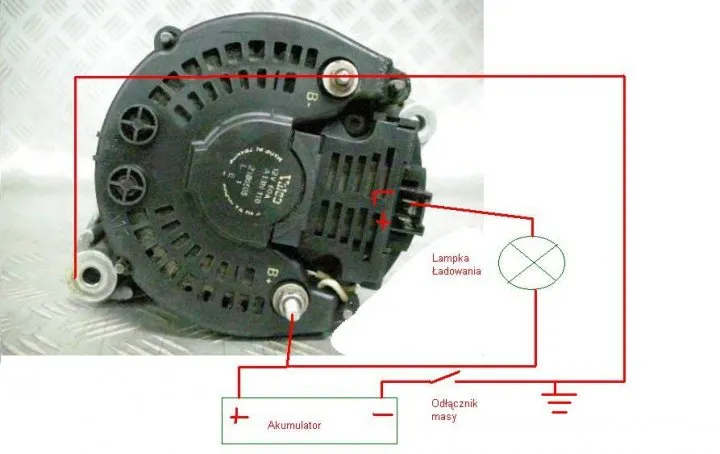

Wariant A: Podłączenie alternatora z wbudowanym regulatorem napięcia (najczęstsza modernizacja)

To zdecydowanie najpopularniejszy i najprostszy wariant modernizacji. Większość współczesnych alternatorów, w tym te od Poloneza, Tico czy dedykowane Jubany, posiada wbudowany regulator napięcia. To znacznie upraszcza instalację, ponieważ eliminuje potrzebę montażu i podłączania zewnętrznego regulatora.

Wyjaśnienie oznaczeń: Gdzie podpiąć gruby kabel B+?

Zacisk B+ (lub często oznaczany jako 30) to główne wyjście prądowe alternatora. Do niego należy podłączyć gruby przewód (przekrój 10-16 mm²) prowadzący bezpośrednio do rozrusznika lub do klemy plusowej (+) akumulatora. Jest to przewód, którym prąd ładowania płynie do akumulatora. Upewnij się, że połączenie jest solidne i dobrze zabezpieczone.

Tajemnica kontrolki ładowania: Jak prawidłowo podłączyć przewód D+?

Zacisk D+ (lub 61, L) służy do podłączenia kontrolki ładowania. To bardzo ważny element, który informuje nas o pracy alternatora. Jeden przewód od kontrolki ładowania należy podłączyć do zacisku D+ na alternatorze. Drugi przewód kontrolki powinien być podłączony do plusa po stacyjce. W T-25, gdzie głównym wyłącznikiem prądu jest hebel (wyłącznik masy), ten "plus po stacyjce" to zazwyczaj przewód, który otrzymuje zasilanie po włączeniu masy i przekręceniu kluczyka. Pamiętaj, aby żarówka kontrolki miała odpowiednią moc, około 3-4W. Zbyt słaba żarówka może nie wzbudzić alternatora, a zbyt mocna może się szybko przepalić.

Masa to podstawa upewnij się, że jest dobre połączenie z blokiem silnika

Masa (zacisk - lub 31) w alternatorze jest zazwyczaj realizowana przez jego obudowę. Oznacza to, że alternator musi mieć bardzo dobre połączenie elektryczne z blokiem silnika, który z kolei jest połączony z masą ciągnika. Upewnij się, że powierzchnie styku alternatora ze wspornikiem są czyste i wolne od farby czy rdzy. W razie potrzeby możesz dodać dodatkowy, gruby przewód masowy między obudową alternatora a blokiem silnika.

Wariant B: Podłączenie alternatora z zewnętrznym regulatorem napięcia

Ten wariant jest rzadziej spotykany w modernizacjach, ponieważ wymaga dodatkowego komponentu zewnętrznego regulatora napięcia. Jest to jednak schemat fabryczny w niektórych starszych alternatorach (np. od Żuka czy niektórych typów Poloneza) oraz oczywiście w oryginalnej prądnicy T-25.

Rozszyfrowanie pinów w regulatorze i alternatorze (zaciski 15, 67)

W przypadku alternatorów z zewnętrznym regulatorem napięcia, typowe oznaczenia to:

• Zacisk 15: Zasilanie regulatora napięcia (plus po stacyjce/włączniku masy).
• Zacisk 67: Wyjście z regulatora do uzwojenia wzbudzenia alternatora.

Na alternatorze znajdziesz odpowiednie zaciski do podłączenia uzwojenia wzbudzenia. Schemat połączeń będzie wyglądał następująco: plus po stacyjce do zacisku 15 regulatora, zacisk 67 regulatora do zacisku wzbudzenia na alternatorze. Główny prąd ładowania (B+) nadal idzie bezpośrednio do akumulatora/rozrusznika, a kontrolka ładowania jest zazwyczaj podłączona do zacisku na regulatorze lub bezpośrednio do zacisku wzbudzenia na alternatorze.

Prawidłowe poprowadzenie przewodów między alternatorem a regulatorem

W tym wariancie kluczowe jest prawidłowe poprowadzenie przewodów między alternatorem a zewnętrznym regulatorem. Przewody powinny być odpowiednio zabezpieczone przed uszkodzeniami mechanicznymi i wilgocią. Upewnij się, że wszystkie połączenia są solidne i czyste. Często regulator montuje się w pobliżu alternatora, aby zminimalizować długość przewodów i straty napięcia.

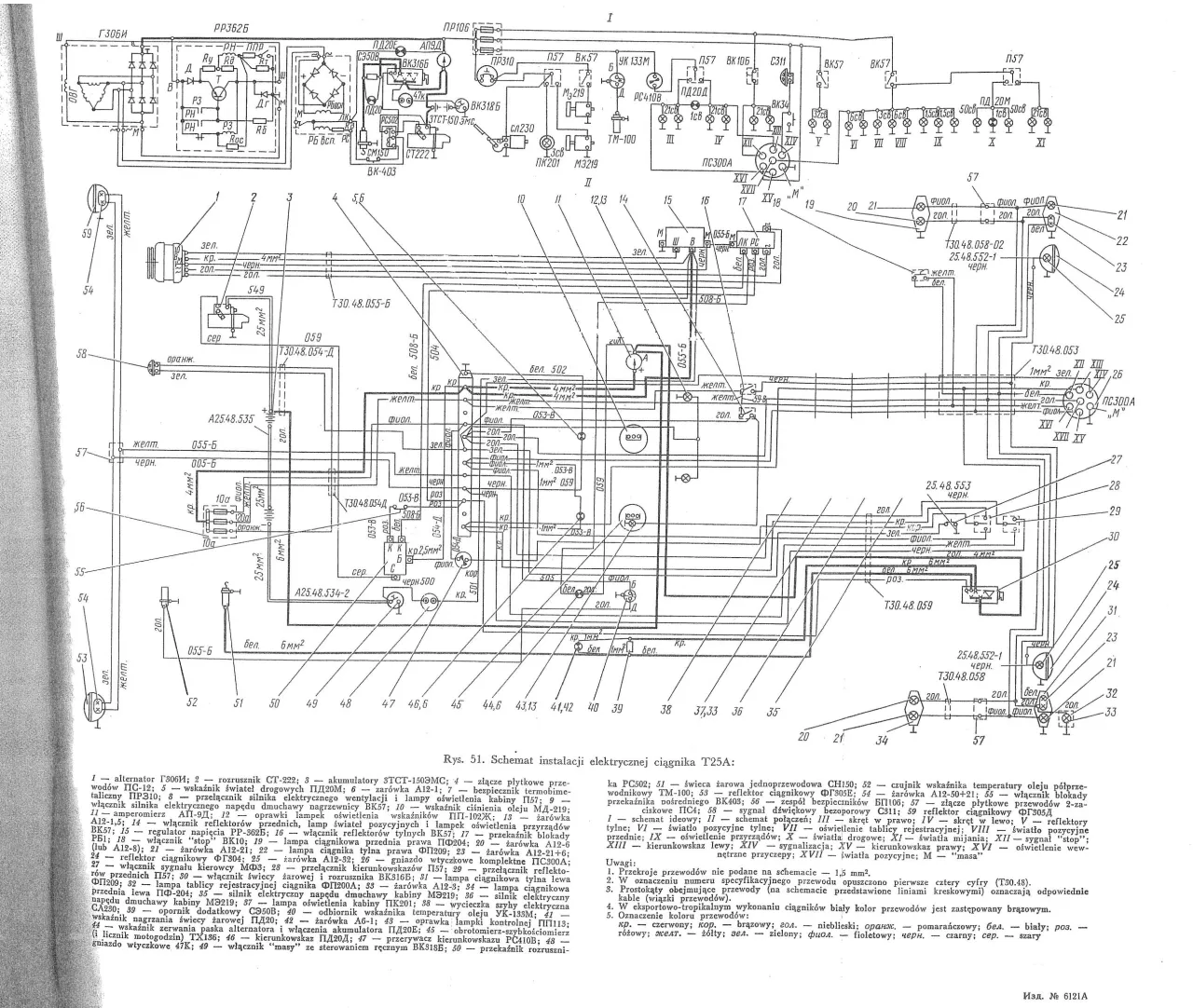

Specyfika instalacji T-25: Rola wyłącznika masy i amperomierza

Instalacja elektryczna w T-25 ma swoją specyfikę, o której trzeba pamiętać. Głównym wyłącznikiem prądu jest hebel (wyłącznik masy), a nie stacyjka. Oznacza to, że zasilanie do obwodu wzbudzenia alternatora (kontrolki ładowania) musi być pobrane z punktu, który jest zasilany po włączeniu hebla i przekręceniu kluczyka w stacyjce. Oryginalna instalacja często posiada również amperomierz, który mierzy prąd ładowania/rozładowania. Jeśli chcesz go zachować, upewnij się, że jest prawidłowo wpięty w obwód głównego zasilania (między B+ a akumulatorem).

Uruchomienie i diagnostyka: Co robić, gdy coś pójdzie nie tak?

Nawet przy największej staranności, po montażu alternatora mogą pojawić się problemy. Nie panikuj! Wiele z nich jest łatwych do zdiagnozowania i naprawienia. Ta sekcja pomoże Ci w identyfikacji i rozwiązaniu najczęstszych usterek. Zawsze miej pod ręką multimetr to Twój najlepszy przyjaciel w takich sytuacjach.

Pierwsze uruchomienie ciągnika na co zwrócić uwagę?

Po podłączeniu wszystkiego i ponownym podłączeniu akumulatora (najpierw plus, potem minus, na końcu włącz hebel), uruchom silnik. Zwróć uwagę na:

• Kontrolkę ładowania: Powinna zaświecić się po włączeniu kluczyka (przed uruchomieniem silnika) i zgasnąć natychmiast po jego uruchomieniu.
• Dźwięki: Czy słyszysz jakieś niepokojące piski (ślizgający się pasek) lub stuki?
• Zapach: Czy nie czujesz zapachu spalenizny?

Jeśli kontrolka gaśnie i nie ma niepokojących objawów, możesz przejść do pomiaru napięcia ładowania.

Problem 1: Kontrolka ładowania nie gaśnie po uruchomieniu silnika

To najczęstszy problem i sygnał, że alternator nie ładuje lub ładuje niewystarczająco.

Sprawdzenie napięcia paska i jakość żarówki w kontrolce

Pierwsze, co należy sprawdzić, to napięcie paska klinowego. Jeśli jest zbyt luźny, alternator nie będzie w stanie wytworzyć odpowiedniego prądu. Upewnij się, że ugięcie wynosi 10-15 mm. Drugą rzeczą jest żarówka w kontrolce ładowania. Jak już wspominałem, powinna mieć moc około 3-4W. Zbyt słaba żarówka (np. LED bez rezystora) może nie zapewnić odpowiedniego prądu wzbudzenia, co uniemożliwi alternatorowi rozpoczęcie ładowania.

Pomiar napięcia ładowania multimetrem ile powinno wynosić?

Przy uruchomionym silniku, zmierz napięcie na klemach akumulatora za pomocą multimetru. Powinno ono wynosić od 13.8V do 14.4V (niektóre alternatory mogą ładować do 14.7V). Jeśli napięcie jest niższe (np. 12.5V-13.5V), oznacza to, że alternator nie ładuje lub ładuje zbyt słabo. Jeśli jest znacznie wyższe (np. powyżej 15V), to problem z regulatorem napięcia, który przeładowuje akumulator.

Problem 2: Kontrolka w ogóle się nie zapala po włączeniu masy

Jeśli kontrolka ładowania nie zaświeca się nawet po włączeniu kluczyka i masy, oznacza to problem z obwodem wzbudzenia.

Diagnoza obwodu wzbudzenia od żarówki do alternatora

Sprawdź następujące elementy:

• Żarówka kontrolki: Czy nie jest spalona?
• Zasilanie na kontrolce: Czy na jednym z przewodów kontrolki pojawia się plus po włączeniu kluczyka/masy? Użyj multimetru.
• Ciągłość obwodu: Sprawdź ciągłość przewodu od kontrolki do zacisku D+ na alternatorze. Może być przerwany lub źle podłączony.
• Połączenie na D+: Upewnij się, że przewód jest solidnie podłączony do zacisku D+ na alternatorze.

Problem 3: Brak ładowania mimo zgaszonej kontrolki

To bardziej podstępny problem. Kontrolka gaśnie, sugerując, że wszystko jest w porządku, ale akumulator nadal się nie ładuje.

Najczęstsze błędy w podłączeniu i jak je zweryfikować

• Złe podłączenie B+: Upewnij się, że gruby przewód z zacisku B+ na alternatorze jest solidnie podłączony do plusa akumulatora lub rozrusznika. Sprawdź, czy nie ma tam luzów, korozji lub przerw.
• Uszkodzony regulator napięcia: Mimo że kontrolka gaśnie, regulator może być uszkodzony i nie podawać prawidłowego napięcia ładowania. Możesz to sprawdzić, mierząc napięcie na akumulatorze przy pracującym silniku.
• Problem z masą: Mimo że alternator jest przykręcony, połączenie masowe może być słabe. Upewnij się, że obudowa alternatora ma dobry kontakt z blokiem silnika.
• Wewnętrzne uszkodzenie alternatora: W rzadkich przypadkach alternator może być uszkodzony wewnętrznie (np. uszkodzone diody prostownicze), mimo że obwód wzbudzenia działa poprawnie. Wtedy kontrolka zgaśnie, ale ładowania nie będzie. Wymaga to sprawdzenia alternatora w specjalistycznym warsztacie.
• Zbyt duży spadek napięcia: Gruby przewód B+ może być uszkodzony, zbyt długi lub mieć za mały przekrój, co powoduje duży spadek napięcia i brak efektywnego ładowania.

Ciesz się niezawodnym ładowaniem w swoim Władimircu

Gratuluję! Jeśli udało Ci się przejść przez wszystkie etapy i Twój T-25 ma teraz sprawnie działający alternator, możesz cieszyć się niezawodnym ładowaniem i stabilną pracą instalacji elektrycznej. To znaczące ulepszenie, które z pewnością zwiększy komfort i bezawaryjność Twojego ciągnika. Pamiętaj jednak o kilku kluczowych zasadach, aby nowa instalacja służyła Ci przez długie lata.

Kluczowe zasady, o których musisz pamiętać przy pracy z elektryką

• Zawsze odłączaj akumulator: Przed przystąpieniem do jakichkolwiek prac elektrycznych, zawsze odłączaj akumulator, zaczynając od klemy minusowej.
• Czyste i solidne połączenia: Upewnij się, że wszystkie połączenia elektryczne są czyste, wolne od korozji i solidnie dokręcone. Luźne lub skorodowane styki są źródłem wielu problemów.
• Odpowiedni przekrój przewodów: Używaj przewodów o odpowiednim przekroju dla danego obciążenia. Zbyt cienkie przewody mogą się przegrzewać i stanowić zagrożenie pożarowe.
• Zabezpieczaj połączenia: Stosuj koszulki termokurczliwe, pastę miedziową lub wazelinę techniczną, aby chronić połączenia przed wilgocią i korozją.
• Sprawdzaj multimetrem: Multimetr to Twoje oczy i uszy w świecie elektryki. Regularnie sprawdzaj nim napięcia i ciągłość obwodów.

Przeczytaj również: Usterka alternatora: objawy? Diagnozuj sam, oszczędź na naprawie!

Jak dbać o nowy alternator, by służył przez lata?

• Regularna kontrola naciągu paska: Co jakiś czas sprawdzaj naciąg paska klinowego. Pasek powinien być napięty prawidłowo ani za luźno, ani za mocno.
• Czystość: Utrzymuj alternator i jego okolice w czystości. Kurz, błoto i olej mogą negatywnie wpływać na jego pracę i chłodzenie.
• Kontrola połączeń: Okresowo sprawdzaj, czy połączenia elektryczne na alternatorze i akumulatorze są czyste i dobrze dokręcone.
• Stan akumulatora: Upewnij się, że akumulator jest w dobrym stanie. Uszkodzony lub głęboko rozładowany akumulator może nadmiernie obciążać alternator, skracając jego żywotność.
• Unikaj przeciążeń: Nie podłączaj zbyt wielu mocnych odbiorników, które mogłyby przeciążyć alternator.
