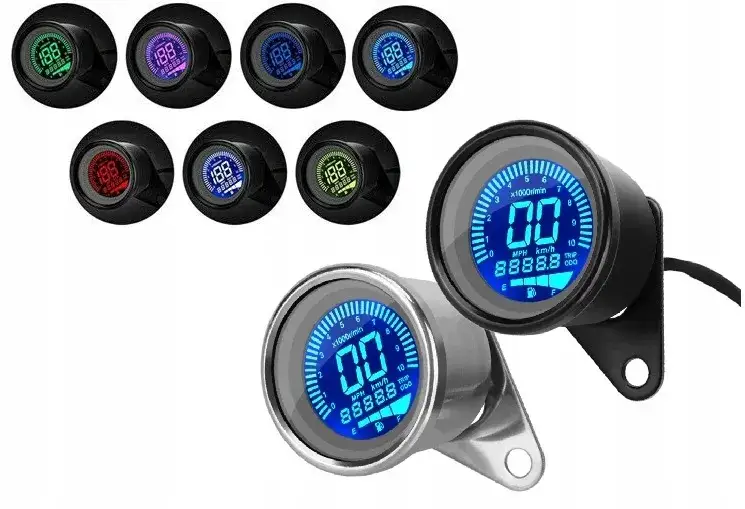

Uniwersalny licznik motocyklowy: Podłącz sam i uniknij błędów.

Podłączenie uniwersalnego licznika motocyklowego to zadanie, które wielu motocyklistów podejmuje, szukając nowoczesności lub po prostu zastępując uszkodzony fabryczny element. Z mojego doświadczenia wiem, że choć może wydawać się to skomplikowane, z odpowiednim przewodnikiem i narzędziami jest to w pełni wykonalne. Ten artykuł to kompleksowa instrukcja krok po kroku, która pomoże Ci przejść przez cały proces, od identyfikacji przewodów po finalną konfigurację, rozwiązując przy tym typowe problemy, z którymi ja sam borykałem się w przeszłości.

Dlaczego schemat elektryczny Twojego motocykla to absolutna podstawa?

Zanim w ogóle pomyślisz o cięciu jakichkolwiek kabli, musisz uzbroić się w schemat elektryczny Twojego motocykla. To absolutna podstawa i tego nie da się przeskoczyć. Dlaczego? Ponieważ kolory przewodów w fabrycznej instalacji motocykla rzadko kiedy pokrywają się z kolorami w nowym, uniwersalnym liczniku. Bez schematu będziesz błądzić po omacku, ryzykując uszkodzenie instalacji lub, co gorsza, samego licznika. Schemat pozwala na precyzyjną identyfikację funkcji każdego kabla który jest zasilaniem, który masą, a który przesyła sygnały do kontrolek czy czujników. Wiem z doświadczenia, że schematy do większości popularnych modeli motocykli są łatwo dostępne na forach internetowych, w grupach motocyklowych na Facebooku czy w serwisowych manualach. Poświęć czas na jego znalezienie i dokładne przestudiowanie to inwestycja, która zaoszczędzi Ci wielu nerwów.

Jakie narzędzia i materiały przygotować, by praca szła gładko? (Multimetr, lutownica, konektory)

• Miernik uniwersalny (multimetr): Niezbędny do identyfikacji przewodów i sprawdzania napięć/oporności.
• Ściągacz izolacji: Ułatwia precyzyjne przygotowanie przewodów do połączenia.
• Zaciskarka konektorów: Jeśli zdecydujesz się na konektory (choć ja preferuję lutowanie).
• Koszulki termokurczliwe: Do izolowania i zabezpieczania połączeń. Różne rozmiary!
• Cyna i lutownica: Do wykonywania trwałych i niezawodnych połączeń.
• Taśma izolacyjna: Dodatkowe zabezpieczenie i estetyka.
• Opaski zaciskowe (trytytki): Do uporządkowania przewodów.

Chciałbym tutaj stanowczo odradzić używanie tzw. "szybkozłączek" (ang. Scotchlok). Choć kuszą prostotą montażu, są one bardzo niskiej trwałości i podatne na korozję oraz luźne połączenia. W wilgotnym środowisku motocykla szybko zaczynają sprawiać problemy, prowadząc do niestabilnego działania licznika lub całkowitego braku wskazań. Zaufaj mi, lepiej poświęcić trochę więcej czasu na solidne połączenia, niż później szukać przyczyn usterki w środku trasy.

Analiza schematu nowego licznika zrozumienie kolorów i oznaczeń przewodów.

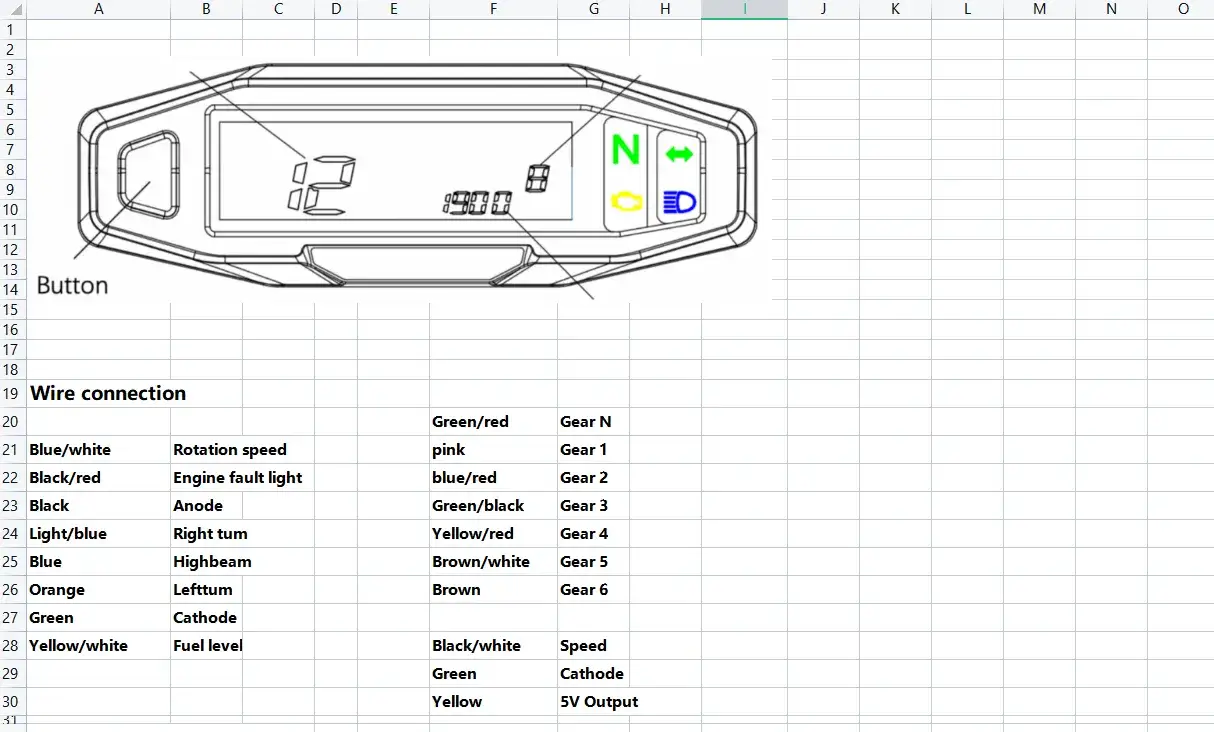

Gdy masz już schemat swojego motocykla, kolejnym krokiem jest równie dokładna analiza schematu elektrycznego dołączonego do nowego, uniwersalnego licznika. Każdy producent ma swoje standardy kolorów i oznaczeń przewodów, dlatego nie zakładaj, że czarny to zawsze masa, a czerwony to plus. Dokładnie przestudiuj legendę i przyporządkuj funkcje do każdego koloru przewodu z licznika. Zrozumienie, który przewód w nowym liczniku odpowiada za zasilanie, który za sygnał obrotomierza, a który za konkretną kontrolkę, jest absolutnie niezbędne do prawidłowego sparowania ich z przewodami motocykla, które zidentyfikowałeś za pomocą jego oryginalnego schematu. Ja osobiście zawsze robię sobie rozpiskę na kartce: "przewód z licznika (kolor) -> funkcja -> przewód z motocykla (kolor)".

Zasilanie i masa: Podstawa działania licznika

Krok 1: Identyfikacja stałego plusa (+) i plusa po stacyjce jak je znaleźć multimetrem?

Zasilanie to serce każdego urządzenia elektrycznego. Musimy znaleźć dwa rodzaje plusa:

1. Stały plus (+) (12V): To napięcie, które jest obecne w instalacji motocykla niezależnie od pozycji kluczyka w stacyjce. Jest ono potrzebne do podtrzymywania pamięci licznika (np. przebiegu całkowitego, ustawień zegara).
2. Plus po stacyjce (+) (12V): To napięcie pojawiające się dopiero po przekręceniu kluczyka w pozycję "ON". Zasila on główną elektronikę licznika podczas jazdy.

Oto jak je znaleźć multimetrem:

1. Ustaw multimetr na pomiar napięcia stałego (DCV) w zakresie do 20V.
2. Podłącz czarną sondę multimetru do pewnego punktu masy w motocyklu (np. do ramy, minusa akumulatora).
3. Czerwoną sondą dotykaj kolejno przewodów w okolicach stacyjki lub wiązki przewodów idącej do oryginalnego licznika.
4. Stały plus (+): Szukaj przewodu, na którym multimetr pokaże około 12V zarówno przy kluczyku wyjętym, jak i w pozycji "ON".
5. Plus po stacyjce (+): Szukaj przewodu, na którym multimetr pokaże 0V przy kluczyku wyjętym i około 12V po przekręceniu kluczyka w pozycję "ON".
6. Zawsze zweryfikuj swoje odczyty ze schematem elektrycznym motocykla, aby mieć pewność.

Krok 2: Gdzie najlepiej podłączyć masę (-), by uniknąć problemów w przyszłości?

Masa (-) jest równie ważna co plus. Niewłaściwe podłączenie masy to częsta przyczyna "wariowania" licznika, niestabilnego podświetlenia czy błędnych wskazań. Szukaj punktu, który jest fabrycznie używany jako masa w instalacji motocykla, najlepiej w głównej wiązce przewodów lub bezpośrednio do ramy, jeśli masz pewność, że jest to dobry punkt. Wiele motocykli ma dedykowane przewody masowe (często czarne lub zielone). Upewnij się, że połączenie jest solidne, czyste i pozbawione rdzy. Ja zawsze staram się podłączyć masę w miejscu, które jest łatwo dostępne, ale jednocześnie dobrze zabezpieczone przed wilgocią i uszkodzeniami mechanicznymi.

Jak prawidłowo i trwale łączyć przewody? (Lutowanie vs. szybkozłączki)

Jak już wspomniałem, zdecydowanie rekomenduję lutowanie jako najtrwalszą i najbardziej niezawodną metodę łączenia przewodów w motocyklu. Lutowanie tworzy połączenie o niskiej rezystancji, które jest odporne na wibracje, wilgoć i korozję, co jest kluczowe w środowisku motocyklowym. Proces jest prosty: połącz ze sobą odizolowane końcówki przewodów (najlepiej skręcając je), następnie podgrzej je lutownicą i nanieś cynę, aż do uzyskania jednolitego, błyszczącego połączenia. Po ostygnięciu, koniecznie zabezpiecz każde połączenie koszulką termokurczliwą. Koszulka nie tylko izoluje, ale także uszczelnia i wzmacnia mechanicznie połączenie. Pamiętaj, aby nałożyć koszulkę na jeden z przewodów PRZED lutowaniem, a następnie nasunąć ją na gotowe połączenie i obkurczyć opalarką lub zapalniczką (ostrożnie!). To gwarantuje, że Twoja instalacja będzie działać bezawaryjnie przez długi czas.

Prędkość i obroty silnika: Precyzyjne wskazania

Montaż czujnika prędkości jak precyzyjnie umieścić magnesy i sensor?

Większość uniwersalnych liczników jest dostarczana z własnym, magnetycznym czujnikiem prędkości. Jego montaż wymaga precyzji. Magnesy (zazwyczaj jeden lub dwa) montuje się najczęściej na tarczy hamulcowej lub bezpośrednio na kole, w miejscu, gdzie czujnik będzie mógł je "widzieć" przy każdym obrocie. Sam sensor montuje się na stałym elemencie (np. na mocowaniu zacisku hamulcowego lub na widelcu), tak aby jego odległość od magnesów była zgodna z zaleceniami producenta licznika (zazwyczaj kilka milimetrów). Kluczowe jest, aby magnesy przechodziły idealnie na wprost sensora i aby odległość była stała, niezależnie od ruchów zawieszenia czy pracy koła. Użyj solidnych mocowań, aby sensor nie zmieniał swojej pozycji podczas jazdy.

Konfiguracja prędkościomierza: Prosta metoda na wpisanie obwodu koła

Po zamontowaniu czujnika prędkości, musisz skalibrować prędkościomierz. W większości liczników polega to na wprowadzeniu dokładnego obwodu koła motocykla. Jak to zrobić? Najprościej jest zmierzyć obwód koła miarką krawiecką, owijając ją wokół opony na wysokości bieżnika. Możesz też postawić motocykl na ziemi, zaznaczyć punkt na oponie i na ziemi, przetoczyć motocykl o jeden pełny obrót koła i zmierzyć odległość na ziemi. Wprowadź tę wartość (zazwyczaj w milimetrach) do licznika zgodnie z instrukcją producenta. To zapewni precyzyjne wskazania prędkości.

Skąd wziąć sygnał do obrotomierza? Podłączanie do cewki zapłonowej krok po kroku

Podłączenie obrotomierza może być nieco bardziej wymagające, ale z odpowiednim podejściem jest do zrobienia. Najczęściej sygnał pobiera się z przewodu niskiego napięcia cewki zapłonowej. Oto jak ja to robię:

1. Zlokalizuj cewkę zapłonową: W motocyklach z jedną cewką jest to proste. W V-twinach czy rzędowych czwórkach będziesz miał ich więcej.
2. Zidentyfikuj przewód niskiego napięcia: Do cewki dochodzą zazwyczaj dwa przewody: jeden to plus (często po stacyjce), drugi to sygnał sterujący z modułu zapłonowego (ECU). To właśnie ten drugi przewód nas interesuje. Na schemacie motocykla będzie on oznaczony jako "sygnał do cewki" lub "trigger".
3. Podłącz przewód obrotomierza z licznika: Ostrożnie wlutuj przewód sygnałowy z nowego licznika do zidentyfikowanego przewodu niskiego napięcia cewki zapłonowej. Pamiętaj o solidnym lutowaniu i zabezpieczeniu koszulką termokurczliwą.
4. W nowszych motocyklach z ECU: Jeśli Twój motocykl ma zaawansowane ECU, sygnał może być dostępny bezpośrednio z odpowiedniego pinu modułu zapłonowego. W tym przypadku musisz bezwzględnie posłużyć się schematem elektrycznym motocykla, aby znaleźć właściwy pin.

Co zrobić, gdy motocykl ma dwie cewki lub system "wasted spark"?

Motocykle z wieloma cewkami (np. dwucylindrowe V-twiny, czwórki) lub systemem "wasted spark" (iskra tracona, gdzie jedna cewka obsługuje dwie świece jednocześnie, np. w Boxerach BMW czy niektórych Hondach) mogą sprawić, że obrotomierz będzie pokazywał podwójne obroty lub wariował. W takich przypadkach kluczowe jest znalezienie właściwego punktu wpięcia sygnału. Czasami trzeba podłączyć się pod sygnał z tylko jednej cewki (jeśli licznik ma opcję ustawienia liczby cylindrów), a czasem pod przewód, który sumuje sygnały ze wszystkich cewek lub wychodzi bezpośrednio z modułu zapłonowego jako "sygnał obrotów". Ponownie, schemat motocykla jest tutaj Twoim najlepszym przyjacielem. W niektórych przypadkach konieczne może być zastosowanie prostego filtra sygnału (kondensatora) lub specjalnego konwertera, jeśli licznik nie radzi sobie z typem sygnału.

Kontrolki: Wszystko pod kontrolą

Jak bezbłędnie podłączyć kierunkowskazy (lewy i prawy)?

Podłączenie kontrolek kierunkowskazów jest zazwyczaj proste. W instalacji motocykla znajdziesz dwa przewody sygnałowe od kierunkowskazów: jeden dla lewego, drugi dla prawego. Są one aktywowane, gdy włączysz dany kierunkowskaz (zazwyczaj pojawia się na nich +12V). Wystarczy zidentyfikować te przewody za pomocą multimetru (szukaj +12V, gdy dany kierunkowskaz miga) i podłączyć do nich odpowiednie przewody z nowego licznika. Pamiętaj, że kontrolki w liczniku potrzebują również masy, którą podłączasz do wspólnego punktu masy licznika.

Podłączanie kontrolki świateł drogowych ("długich") typowe punkty wpięcia

Kontrolka świateł drogowych ("długich") sygnalizuje, kiedy masz włączone światła drogowe. Sygnał do niej najczęściej pobiera się z przewodu zasilającego żarówkę świateł drogowych. Wystarczy zlokalizować ten przewód (np. w wiązce idącej do lampy przedniej) i podłączyć do niego przewód kontrolki z licznika. Gdy włączysz "długie", na tym przewodzie pojawi się +12V, aktywując kontrolkę. To jedno z prostszych połączeń.

Kontrolka biegu jałowego ("luzu") najprostszy element układanki

Większość motocykli jest wyposażona w czujnik biegu jałowego (luzu), który zazwyczaj podaje masę (-), gdy skrzynia biegów jest w pozycji neutralnej. Oznacza to, że wystarczy podłączyć przewód kontrolki biegu jałowego z licznika do przewodu wychodzącego z czujnika luzu (najczęściej znajduje się on w okolicach skrzyni biegów) i zapewnić, że drugi koniec kontrolki (wewnątrz licznika) jest podłączony do plusa po stacyjce. Gdy wrzucisz luz, czujnik poda masę, zamknie obwód i kontrolka zaświeci się. To zazwyczaj najmniej problematyczne połączenie.

Problem z kontrolką ciśnienia oleju? Zrozumienie sygnału z czujnika

Kontrolka ciśnienia oleju działa na podobnej zasadzie jak kontrolka luzu. Czujnik ciśnienia oleju (zazwyczaj umieszczony w bloku silnika) jest normalnie zamknięty i podaje masę (-), gdy ciśnienie oleju jest zbyt niskie (np. przy wyłączonym silniku). Po uruchomieniu silnika i wzroście ciśnienia, czujnik otwiera obwód, odcinając masę, a kontrolka gaśnie. Podłącz przewód kontrolki z licznika do przewodu sygnałowego z czujnika ciśnienia oleju, upewniając się, że drugi koniec kontrolki (wewnątrz licznika) jest podłączony do plusa po stacyjce. Jeśli kontrolka świeci się cały czas lub wcale, sprawdź czujnik i jego okablowanie.

Wskaźnik paliwa: Rozwiązanie problemów z rezystancją

Dlaczego wskaźnik paliwa często oszukuje? Problem z rezystancją czujnika

Wskaźnik paliwa to, szczerze mówiąc, jeden z najbardziej problematycznych elementów do podłączenia w uniwersalnym liczniku. Głównym powodem jest różnica w zakresach rezystancji (oporności) między fabrycznymi czujnikami poziomu paliwa w baku a uniwersalnymi licznikami. Każdy producent motocykli stosuje własne standardy, a uniwersalny licznik ma często z góry zaprogramowany zakres, który rzadko kiedy idealnie pasuje do Twojego fabrycznego pływaka. Może to skutkować tym, że wskaźnik będzie pokazywał pełny bak, gdy jest go połowa, albo rezerwę, gdy masz jeszcze sporo paliwa.

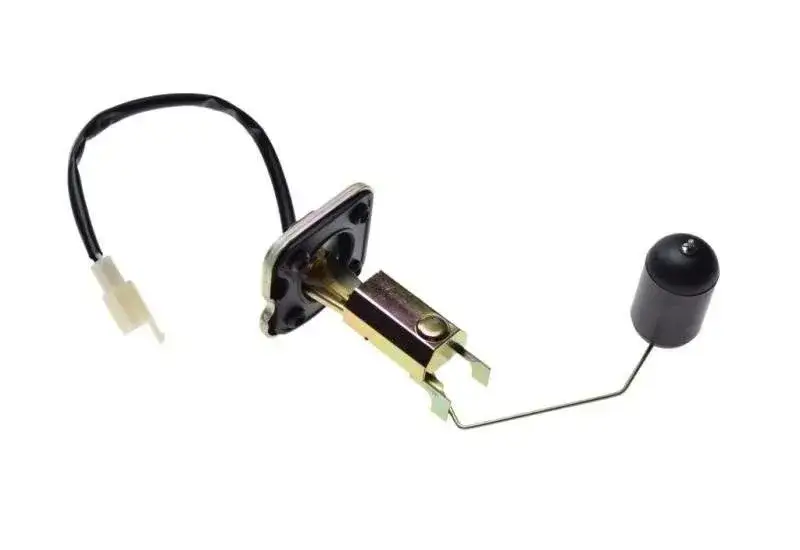

Jak sprawdzić oporność fabrycznego pływaka w baku?

Aby zdiagnozować problem, musisz zmierzyć oporność swojego fabrycznego pływaka. Oto jak to zrobić:

1. Ustaw multimetr na pomiar rezystancji (omy, Ω).
2. Odłącz przewód sygnałowy od czujnika poziomu paliwa w baku (zazwyczaj jest to jeden przewód, drugi to masa).
3. Podłącz jedną sondę multimetru do przewodu sygnałowego czujnika, a drugą do masy motocykla (np. ramy).
4. Zmierz oporność przy pełnym baku: Odczytaj wartość. W motocyklach japońskich często jest to około 100 omów.
5. Zmierz oporność przy pustym baku: Spuść paliwo lub przechyl motocykl, aby pływak opadł na dno. Odczytaj wartość. W motocyklach japońskich często jest to około 510 omów.
6. Pamiętaj, że te wartości są tylko przykładami i mogą się znacznie różnić w zależności od marki i modelu motocykla. Zapisz swoje wyniki.

Czy da się skalibrować nowy licznik ze starym czujnikiem?

Niektóre droższe uniwersalne liczniki oferują opcję kalibracji wskaźnika paliwa. Pozwala to na wprowadzenie zmierzonych wartości oporności dla pełnego i pustego baku, co może znacznie poprawić dokładność wskazań. Jeśli Twój licznik ma taką funkcję, koniecznie z niej skorzystaj. Jeśli nie, możesz spróbować zastosować prosty konwerter sygnału (np. na bazie rezystorów), który "przetłumaczy" zakres oporności Twojego pływaka na zakres akceptowany przez licznik. Jest to jednak bardziej zaawansowana modyfikacja i często wymaga eksperymentowania. W wielu przypadkach trzeba po prostu zaakceptować pewne niedokładności we wskazaniach.

Kiedy jedynym rozwiązaniem jest wymiana czujnika w zbiorniku?

W sytuacjach, gdy kalibracja jest niemożliwa, a niedokładność wskazań jest zbyt duża, jedynym skutecznym rozwiązaniem może okazać się wymiana fabrycznego czujnika paliwa na dedykowany do nowego licznika lub na czujnik o kompatybilnym zakresie rezystancji. Czasem można znaleźć uniwersalne pływaki, które mają regulowaną długość i standardowe zakresy oporności (np. 0-90 omów, 0-180 omów), które są obsługiwane przez większość akcesoryjnych liczników. Jest to jednak bardziej inwazyjna modyfikacja, wymagająca demontażu baku i często dopasowania mechanicznego.

Wskaźnik biegów: Dodatkowa wygoda czy skomplikowana modyfikacja?

Czy Twój motocykl jest przygotowany na wskaźnik biegów?

Wskaźnik zapiętego biegu to bardzo wygodna funkcja, ale jej podłączenie do uniwersalnego licznika bywa problematyczne, jeśli Twój motocykl nie posiadał jej fabrycznie. Wiele starszych motocykli ma jedynie czujnik biegu jałowego (luzu), ale brakuje im czujników dla każdego z pozostałych biegów. Jeśli Twój motocykl nie jest fabrycznie wyposażony w system czujników położenia biegu (zazwyczaj w postaci "gwiazdy" z wieloma stykami w skrzyni biegów), to montaż tej funkcji z uniwersalnym licznikiem często wiąże się ze skomplikowaną modyfikacją mechaniczną, a nie tylko elektryczną.

Jak działają i jak montuje się akcesoryjne czujniki położenia biegu?

Akcesoryjne czujniki położenia biegu działają na zasadzie styku lub indukcji, wysyłając sygnał (zazwyczaj masę) dla każdego z zapiętych biegów. Ich montaż jest często złożony i może wymagać:

• Ingerencji w skrzynię biegów: Czasem trzeba wymienić fabryczny czujnik luzu na wielostykowy czujnik akcesoryjny.
• Montażu zewnętrznych elementów: Niektóre systemy wykorzystują czujniki montowane na dźwigni zmiany biegów lub w innych miejscach, które interpretują ruch dźwigni.

Pierwsze uruchomienie i finalna konfiguracja

Jak wejść w tryb serwisowy licznika? (Ustawienia podstawowe)

Po podłączeniu wszystkich przewodów i upewnieniu się, że połączenia są solidne i zaizolowane, nadszedł czas na pierwsze uruchomienie i konfigurację. Procedura wejścia w tryb serwisowy lub konfiguracji licznika może się znacznie różnić w zależności od modelu i producenta. Zazwyczaj polega to na przytrzymaniu jednego lub kilku przycisków podczas włączania zapłonu, lub na specjalnej sekwencji naciskania przycisków. Koniecznie zapoznaj się z instrukcją obsługi swojego licznika! To tam znajdziesz dokładne informacje, jak ustawić godzinę, jednostki (km/h, mph), obwód koła, liczbę cylindrów i inne parametry.

Kalibracja obrotomierza: Ustawienie liczby cylindrów i typu sygnału

Po podłączeniu obrotomierza, jego kalibracja jest kluczowa dla prawidłowych odczytów. W trybie serwisowym licznika będziesz musiał wprowadzić liczbę cylindrów motocykla (np. 1, 2, 4) oraz często typ sygnału zapłonowego (np. 1 impuls na obrót wału, 2 impulsy na obrót wału, sygnał z cewki, sygnał z ECU). Jeśli obrotomierz wariuje lub pokazuje błędne wartości, najczęściej problem leży właśnie w tych ustawieniach. Eksperymentuj z nimi zgodnie z instrukcją, aż uzyskasz stabilne i prawidłowe wskazania.

Ostateczne sprawdzenie poprawności działania wszystkich funkcji przed jazdą

Zanim wyruszysz w drogę, absolutnie konieczne jest dokładne sprawdzenie wszystkich funkcji licznika na postoju. Włącz zapłon, uruchom silnik i sprawdź:

• Czy prędkościomierz reaguje na obracanie koła (jeśli masz motocykl na podnośniku)?
• Czy obrotomierz pokazuje prawidłowe obroty?
• Czy wszystkie kontrolki (kierunkowskazy, światła drogowe, luz, ciśnienie oleju) działają poprawnie?
• Czy wskaźnik paliwa pokazuje prawidłowy poziom (przynajmniej orientacyjnie)?

Przeczytaj również: Bezpieczne rękawice motocyklowe: jak wybrać najlepsze dla siebie?

Najczęstsze błędy i problemy po montażu jak je szybko zdiagnozować? (np. "wariujący" obrotomierz, niestabilne podświetlenie)

• "Wariujący" obrotomierz lub podwójne obroty: Najczęściej problem z kalibracją (liczba cylindrów, typ sygnału) lub niewłaściwym punktem wpięcia sygnału (np. w systemach "wasted spark"). Sprawdź ustawienia licznika i miejsce podłączenia.
• Niestabilne podświetlenie lub resetowanie się licznika: Prawdopodobnie problem z masą (-) lub stałym plusem (+). Sprawdź wszystkie połączenia masowe i zasilające, upewnij się, że są solidne i czyste.
• Błędne wskazania prędkości: Sprawdź montaż czujnika prędkości (odległość od magnesów, stabilność) oraz kalibrację obwodu koła w liczniku.
• Błędne wskazania paliwa: Problem z rezystancją czujnika paliwa. Sprawdź, czy licznik jest skalibrowany pod Twój pływak, lub rozważ konwerter/wymianę czujnika.
• Brak działania kontrolek: Sprawdź połączenia sygnałowe do każdej kontrolki oraz upewnij się, że wspólna masa licznika jest prawidłowo podłączona.
• Brak jakiejkolwiek reakcji licznika: Sprawdź zasilanie (stały plus i plus po stacyjce) oraz masę. Upewnij się, że bezpieczniki są sprawne.
