Wielu właścicieli Ursusów C-330 boryka się z problemami z ładowaniem akumulatora, szczególnie na niskich obrotach. Ten artykuł to kompleksowy przewodnik, który krok po kroku pokaże Ci, jak samodzielnie zamontować alternator, poprawiając wydajność układu elektrycznego Twojego ciągnika i zapewniając stabilne zasilanie na lata.

Koniec problemów z ładowaniem na wolnych obrotach: kluczowe korzyści

Jako doświadczony mechanik, widziałem setki Ursusów C-330, w których prądnica nie dawała sobie rady z ładowaniem akumulatora, zwłaszcza gdy silnik pracował na niskich obrotach. To frustrujące, gdy po kilku godzinach pracy ciągnik odmawia posłuszeństwa z powodu rozładowanej baterii. Właśnie dlatego wymiana prądnicy na alternator stała się jedną z najpopularniejszych i najbardziej opłacalnych modyfikacji w tych maszynach. Alternator, w przeciwieństwie do prądnicy, zaczyna efektywnie ładować już przy znacznie niższych obrotach silnika, zapewniając stabilne napięcie w całej instalacji. To nie tylko zwiększa niezawodność, ale także wydłuża żywotność akumulatora.

Co zyskujesz? Stabilniejsza praca instalacji i mocniejsze światła

Poza oczywistą poprawą ładowania, montaż alternatora przekłada się na znacznie stabilniejszą pracę całej instalacji elektrycznej ciągnika. Zapomnisz o migoczących światłach czy słabym rozruchu. Alternator dostarcza stałe i wyższe napięcie, co pozwala na pełne wykorzystanie mocy żarówek, a nawet na montaż dodatkowego oświetlenia roboczego bez obaw o przeciążenie układu. Silnik będzie pracował równiej, a rozruch stanie się pewniejszy. To po prostu komfort i bezpieczeństwo pracy.

Czy ta modernizacja jest dla każdego? Ocena trudności i kosztów

Modernizacja polegająca na zamianie prądnicy na alternator w Ursusie C-330 nie jest zadaniem ekstremalnie trudnym, ale wymaga podstawowej wiedzy z zakresu mechaniki i elektryki. Jeśli masz smykałkę do majsterkowania i potrafisz posługiwać się podstawowymi narzędziami, z pewnością sobie poradzisz. Koszty? Zależą od wyboru alternatora używane modele z popularnych samochodów można kupić za niewielkie pieniądze, nowe są oczywiście droższe. Do tego dochodzą koszty przewodów, konektorów i ewentualnie nowej łapy mocującej. W mojej ocenie, inwestycja szybko się zwraca w postaci spokoju ducha i niezawodnej pracy ciągnika.

Zanim zaczniesz: przygotowanie do montażu alternatora w C-330

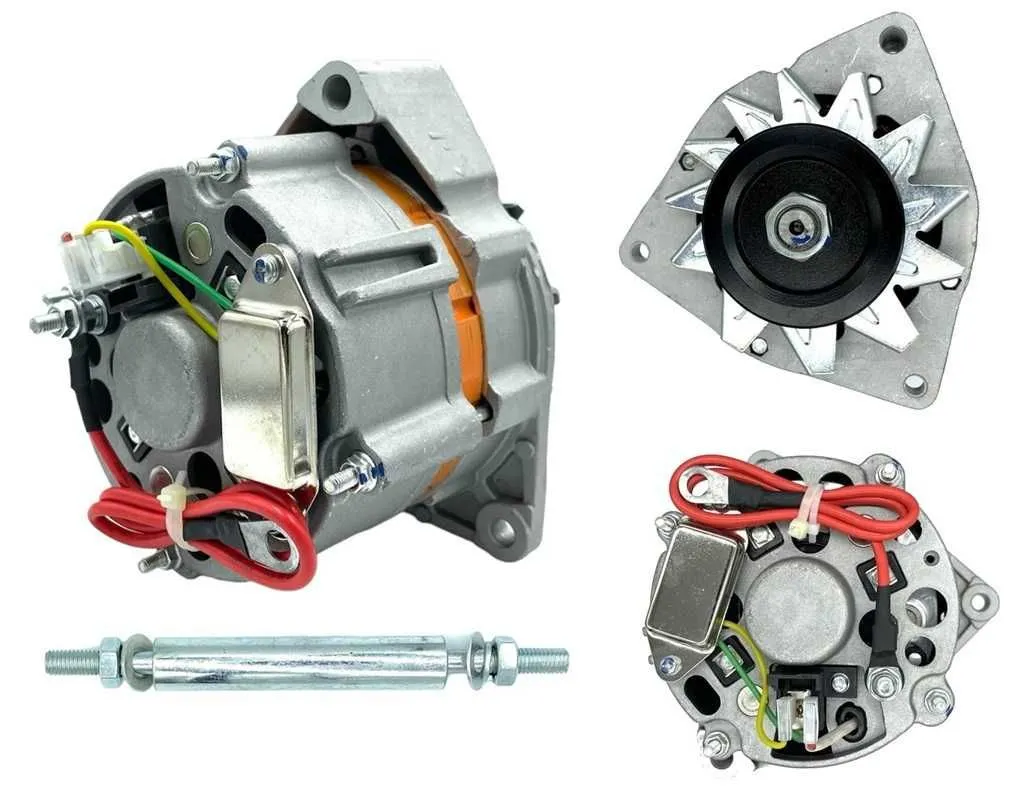

Jaki alternator wybrać do C-330? Przegląd popularnych i sprawdzonych modeli

Wybór odpowiedniego alternatora to klucz do sukcesu. Na przestrzeni lat wypróbowano wiele modeli, a niektóre z nich stały się prawdziwymi klasykami w modyfikacjach C-330:

• Alternatory z Fiata 126p ("maluch"): Są małe i łatwe do zamontowania, ale ich moc może być niewystarczająca, jeśli planujesz rozbudowaną instalację świetlną.
• Alternatory z Fiata 125p/Poloneza (np. A124, A125-70p): To chyba najpopularniejszy wybór. Są wytrzymałe, mają odpowiednią moc i, co najważniejsze, wiele z nich posiada wbudowany regulator napięcia, co znacznie upraszcza podłączenie. To właśnie te modele najczęściej polecam moim klientom.
• Alternatory z Bizona, Żuka, czy Cinquecento: Również są stosowane, ale mogą wymagać nieco więcej adaptacji mocowania lub koła pasowego.

Zawsze staraj się wybierać alternator z wbudowanym regulatorem. Unikniesz wtedy konieczności montowania dodatkowego elementu i skomplikowanego okablowania.

Lista niezbędnych narzędzi i materiałów dodatkowych (przewody, konektory, mocowania)

Przed przystąpieniem do pracy upewnij się, że masz wszystko pod ręką. Oto lista, którą zawsze przygotowuję:

• Narzędzia: Komplet kluczy płaskich i nasadowych (szczególnie 13, 17, 19), śrubokręty (krzyżakowy i płaski), kombinerki, szczypce do zaciskania konektorów, próbnik napięcia lub multimetr.
• Alternator: Wybrany model, najlepiej po sprawdzeniu.
• Przewody elektryczne: Grubszy przewód (min. 6 mm², a najlepiej 10 mm²) do połączenia B+ z rozrusznikiem, cieńszy przewód (ok. 1,5 mm²) do wzbudzenia (D+) i kontrolki.
• Konektory: Oczka do grubego przewodu, konektory płaskie żeńskie do wzbudzenia.
• Mocowanie alternatora (łapa): Prawdopodobnie będziesz potrzebować nowej lub będziesz musiał zmodyfikować starą. Czasami można kupić gotowe zestawy adaptacyjne.
• Pasek klinowy: Dobrany do średnicy koła pasowego alternatora i kół w ciągniku. Może być konieczne eksperymentowanie z długością.
• Koło pasowe: Jeśli alternator ma inne koło niż to, które pasuje do paska w C-330, będziesz potrzebował odpowiedniego koła.
• Opaski zaciskowe, taśma izolacyjna.

Bezpieczeństwo przede wszystkim: jak prawidłowo odłączyć akumulator i zabezpieczyć ciągnik

Praca z instalacją elektryczną zawsze wymaga ostrożności. Bezpieczeństwo to podstawa!

1. Wyłącz silnik: Upewnij się, że ciągnik jest całkowicie wyłączony i zabezpieczony przed przypadkowym uruchomieniem.
2. Odłącz akumulator: To najważniejszy krok. Zawsze zaczynaj od odłączenia minusowej (-) klemy akumulatora, a następnie plusowej (+). Zapobiegnie to przypadkowym zwarciom i uszkodzeniu instalacji elektrycznej lub samego alternatora.
3. Zabezpiecz kable: Odłączone klemy odizoluj lub odsuń tak, aby nie miały kontaktu z żadnymi metalowymi częściami ciągnika.
4. Upewnij się, że ciągnik jest stabilny: Jeśli będziesz pracował pod ciągnikiem, zabezpiecz go klinami i upewnij się, że stoi na płaskim, stabilnym podłożu.

Montaż alternatora w Ursusie C-330: przewodnik krok po kroku

Przechodzimy do sedna, czyli do fizycznego montażu. Postępuj zgodnie z moimi wskazówkami, a wszystko pójdzie gładko.

Krok 1: Demontaż starej prądnicy i regulatora napięcia

Pierwszym zadaniem jest usunięcie starego sprzętu. Odkręć przewody od prądnicy, zwracając uwagę, który gdzie był podłączony (choć i tak nie będą Ci już potrzebne w tej samej konfiguracji). Następnie odkręć śruby mocujące prądnicę do silnika i ostrożnie ją wyjmij. Pamiętaj, że oryginalny regulator napięcia, który zazwyczaj znajduje się obok akumulatora lub na obudowie silnika, również stanie się zbędny. Możesz go odłączyć i zdemontować, ponieważ alternator z wbudowanym regulatorem przejmie jego funkcje.

Krok 2: Adaptacja mocowania jak dopasować nową łapę alternatora?

To często najbardziej czasochłonny etap. Oryginalna łapa prądnicy najprawdopodobniej nie będzie pasować do alternatora. Masz kilka opcji:

• Modyfikacja oryginalnej łapy: Jeśli masz spawarkę i umiejętności, możesz spróbować przerobić starą łapę, dospawując odpowiednie elementy lub wiercąc nowe otwory.
• Zakup gotowej łapy adaptacyjnej: Coraz więcej firm oferuje gotowe zestawy montażowe, które są idealnie dopasowane do popularnych alternatorów i Ursusa C-330. To najprostsze rozwiązanie.
• Wykonanie nowej łapy od podstaw: Jeśli masz dostęp do odpowiednich materiałów i narzędzi, możesz wykonać nową łapę, wzorując się na istniejących rozwiązaniach.

Kluczem jest zapewnienie stabilnego i bezpiecznego mocowania alternatora, tak aby pasek klinowy był w jednej linii z pozostałymi kołami pasowymi.

Krok 3: Montaż alternatora i dobór odpowiedniego koła pasowego oraz paska

Gdy mocowanie jest gotowe, zamontuj alternator. Upewnij się, że jest on stabilnie przykręcony. Następnie przejdź do koła pasowego i paska. Często zdarza się, że oryginalne koło pasowe alternatora ma inną szerokość lub średnicę niż te w C-330. W takim przypadku musisz je wymienić na takie, które jest kompatybilne z paskiem klinowym ciągnika. Po zamontowaniu koła, załóż nowy pasek klinowy. Jego długość musi być odpowiednio dobrana, aby alternator mógł być prawidłowo naciągnięty.

Krok 4: Prawidłowy naciąg paska klinowego klucz do cichej pracy i efektywności

Prawidłowy naciąg paska to podstawa. Zbyt luźny pasek będzie piszczał, ślizgał się i nie będzie efektywnie napędzał alternatora, co doprowadzi do braku ładowania. Zbyt mocno naciągnięty pasek obciąży łożyska alternatora i pompy wody, skracając ich żywotność. Jak to sprawdzić? Po naciśnięciu paska kciukiem w najdłuższym odcinku, powinien ugiąć się o około 10-15 mm. Po uruchomieniu silnika, pasek nie powinien piszczeć ani się ślizgać. W razie potrzeby dokonaj korekty naciągu.

Jak podłączyć alternator w Ursusie C-330: szczegółowy schemat

Teraz czas na elektrykę. To moment, w którym precyzja jest najważniejsza. Pamiętaj, że mówimy o alternatorze z wbudowanym regulatorem napięcia, co jest najczęstszym i najprostszym rozwiązaniem.

Kluczowe połączenie: jak podłączyć główny przewód prądowy (B+)

Zacznij od grubego przewodu, który będzie odpowiadał za przesyłanie prądu z alternatora do akumulatora. Na alternatorze znajdziesz gruby gwintowany bolec oznaczony jako B+ (lub 30). Do niego podłącz przygotowany wcześniej gruby przewód (minimum 6 mm², a najlepiej 10 mm² przekroju). Drugi koniec tego przewodu poprowadź bezpośrednio do śruby rozrusznika, gdzie schodzi się główny plus z akumulatora. To zapewni najkrótszą i najbardziej efektywną drogę dla prądu ładowania.

Podłączenie wzbudzenia (D+) i rola kontrolki ładowania najczęstsze błędy

Teraz przejdź do wzbudzenia. Na alternatorze znajdziesz mniejszy konektor, często oznaczony jako D+ (lub 61, L). To do niego podłączamy cieńszy przewód (około 1,5 mm²). Ten przewód musi być podłączony do kontrolki ładowania na desce rozdzielczej ciągnika. Drugi przewód z tej kontrolki musi być podłączony do plusa, który pojawia się po przekręceniu stacyjki (tzw. "plus po stacyjce").

Jak to działa? Gdy włączysz stacyjkę, prąd popłynie przez kontrolkę i przewód wzbudzenia do alternatora, wzbudzając go. Po uruchomieniu silnika i rozpoczęciu ładowania, alternator sam zacznie wytwarzać prąd, a napięcie na D+ zrówna się z napięciem na plusie po stacyjce, powodując zgaśnięcie kontrolki. Najczęstsze błędy to podłączenie wzbudzenia bezpośrednio do plusa (kontrolka nigdy nie zgaśnie lub alternator się nie wzbudzi) lub pominięcie kontrolki (alternator może się nie wzbudzić bez początkowego prądu).

Czy oryginalny amperomierz będzie działał? Dlaczego warto zamontować woltomierz?

Po zmianie prądnicy na alternator, oryginalny amperomierz w Ursusie C-330 może przestać działać prawidłowo lub wskazywać błędne wartości. Dzieje się tak, ponieważ jest on często przystosowany do specyfiki prądnicy i ma inną skalę. W mojej opinii, najlepszym rozwiązaniem jest wymiana amperomierza na woltomierz. Woltomierz precyzyjniej pokaże Ci aktualne napięcie w instalacji, co jest znacznie bardziej użyteczne. Prawidłowe napięcie ładowania powinno wynosić około 14,4 V. Jeśli widzisz taką wartość, wiesz, że alternator działa jak należy.

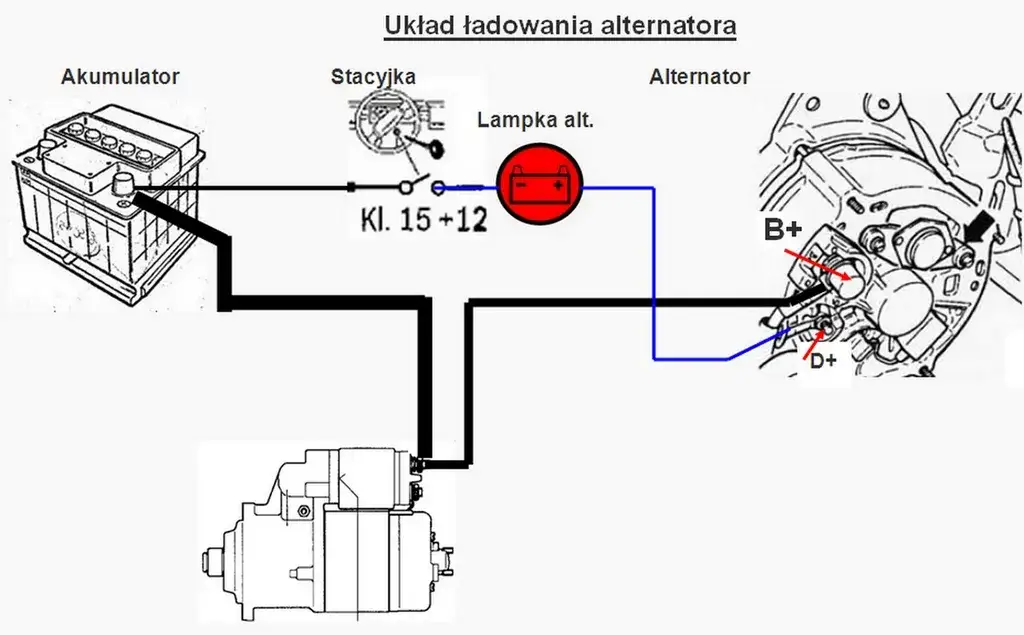

Schemat graficzny podłączenia dla alternatora z wbudowanym regulatorem

Poniżej przedstawiam uproszczony schemat, który pomoże Ci wizualizować połączenia:

Schemat podłączenia alternatora w Ursusie C-330 (z wbudowanym regulatorem):

• Alternator B+ --- (gruby przewód) --- Śruba rozrusznika (plus akumulatora)
• Alternator D+ --- (cienki przewód) --- Kontrolka ładowania na desce
• Kontrolka ładowania --- (drugi przewód) --- Plus po stacyjce

Pamiętaj, aby wszystkie połączenia były solidne i dobrze zaizolowane.

Pierwsze uruchomienie i diagnostyka: sprawdź, czy alternator działa prawidłowo

Po podłączeniu wszystkiego, czas na próbę. To moment prawdy, który pokaże, czy Twoja praca zakończyła się sukcesem.

Kontrolka ładowania gaśnie? Pierwszy sygnał sukcesu

Jak sprawdzić napięcie ładowania za pomocą miernika? (Oczekiwane wartości)

Co robić, gdy kontrolka nie gaśnie lub słychać pisk paska?

Nie panikuj, jeśli coś pójdzie nie tak. To normalne, że przy pierwszej instalacji mogą pojawić się drobne problemy. Oto co robić:

• Kontrolka nie gaśnie: Sprawdź dokładnie połączenie wzbudzenia (D+). Upewnij się, że przewód jest dobrze podłączony do alternatora i kontrolki, a kontrolka do plusa po stacyjce. Sprawdź, czy żarówka kontrolki nie jest przepalona.
• Pisk paska: Zbyt luźny pasek klinowy to najczęstsza przyczyna piszczenia. Spróbuj go mocniej naciągnąć. Upewnij się też, że pasek jest czysty i suchy, a koła pasowe są w jednej linii.

Typowe problemy po montażu alternatora i jak je rozwiązać

Nawet przy najlepszych chęciach, czasami coś może pójść nie tak. Oto najczęstsze problemy, z którymi spotykam się po montażu alternatora i jak je rozwiązać.

Brak ładowania mimo poprawnego montażu co mogło pójść nie tak?

Jeśli kontrolka gaśnie, ale miernik pokazuje brak ładowania (napięcie na akumulatorze nie rośnie powyżej 13 V), przyczyn może być kilka:

• Złe podłączenie wzbudzenia: Mimo że kontrolka zgasła, prąd wzbudzenia może być zbyt słaby. Sprawdź oporność przewodu i połączeń.
• Uszkodzony alternator: Niestety, nawet nowy alternator może być wadliwy. Najczęściej problem leży w uszkodzonych diodach prostowniczych lub regulatorze napięcia. Warto sprawdzić alternator na stanowisku diagnostycznym lub podmienić na inny, sprawny egzemplarz.
• Problem z masą: Upewnij się, że alternator ma dobre połączenie z masą ciągnika. Czasami wystarczy wyczyścić powierzchnie styku.
• Luźne połączenie B+: Sprawdź, czy gruby przewód B+ jest solidnie przykręcony zarówno do alternatora, jak i do rozrusznika/akumulatora.

Kontrolka ładowania delikatnie żarzy się na wyższych obrotach diagnoza problemu

To dość specyficzny problem, który często wskazuje na uszkodzenie. Delikatne żarzenie się kontrolki ładowania, zwłaszcza na wyższych obrotach, najczęściej świadczy o uszkodzeniu jednej lub kilku diod wzbudzenia (tzw. diody pomocnicze) w alternatorze. Alternator ładuje, ale nieprawidłowo, a układ wzbudzenia nie działa w pełni efektywnie. W takiej sytuacji konieczna jest regeneracja lub wymiana alternatora. Nie ignoruj tego problemu, ponieważ może prowadzić do niedoładowania akumulatora i szybszego zużycia alternatora.

Przeczytaj również: Alternator rozładowuje akumulator? Diagnozuj i napraw sam!

Jak uniknąć typowych błędów popełnianych przez początkujących?

Chcę, żebyś odniósł sukces za pierwszym razem, dlatego podsumuję kluczowe wskazówki:

• Dokładnie zaplanuj: Zanim zaczniesz, zbierz wszystkie narzędzia i materiały. Przemyśl, jak poprowadzisz przewody i jak zamocujesz alternator.
• Nie oszczędzaj na przewodach: Używaj przewodów o odpowiednim przekroju, zwłaszcza do połączenia B+. Zbyt cienkie przewody będą się grzać i powodować spadki napięcia.
• Solidne połączenia: Każde połączenie elektryczne musi być czyste, mocno skręcone i dobrze zaizolowane. Luźne styki to przepis na problemy.
• Sprawdź alternator przed montażem: Jeśli kupujesz używany alternator, poproś o sprawdzenie go w warsztacie lub na stanowisku diagnostycznym.
• Nie spiesz się: Lepiej poświęcić trochę więcej czasu na precyzyjny montaż i podłączenie, niż później szukać przyczyn problemów.
• Mierz napięcie: Po uruchomieniu zawsze sprawdź napięcie ładowania multimetrem. To najlepsza weryfikacja poprawności działania.
