Jak policzyć ogniwa łańcucha motocyklowego? Poradnik krok po kroku

Jako motocyklista z doświadczeniem wiem, jak kluczowe jest dbanie o każdy element napędu. Precyzyjne liczenie ogniw w łańcuchu motocyklowym to z pozoru prosta czynność, która jednak często sprawia problemy, prowadząc do kosztownych pomyłek. Ten poradnik ma za zadanie krok po kroku wyjaśnić, jak prawidłowo zmierzyć długość łańcucha, co jest niezbędne zarówno przy zakupie nowego, jak i jego skracaniu.

Dlaczego precyzyjne liczenie ogniw jest kluczowe?

Dokładne policzenie ogniw w łańcuchu motocyklowym to podstawa, której nie można lekceważyć. Niewłaściwa długość łańcucha może prowadzić do szeregu problemów, począwszy od trudności z montażem, aż po poważne zagrożenie bezpieczeństwa na drodze. Zawsze powtarzam, że w mechanice motocyklowej precyzja to podstawa.

Czym grozi pomyłka przy wyborze długości łańcucha?

Pomyłka w liczeniu ogniw może mieć wiele negatywnych konsekwencji, które z mojego doświadczenia potrafią skutecznie popsuć humor i opróżnić portfel:

• Konieczność zwrotu lub wymiany łańcucha: Zakupiony łańcuch o złej długości będzie bezużyteczny, a proces zwrotu bywa uciążliwy.
• Brak możliwości montażu: Zbyt krótki łańcuch po prostu nie pozwoli na spięcie, a zbyt długi nie da się odpowiednio napiąć, nawet przy maksymalnym przesunięciu koła.
• Uszkodzenie napędu: Niewłaściwie dopasowany łańcuch może prowadzić do nadmiernego zużycia zębatek, a nawet uszkodzenia skrzyni biegów lub innych elementów napędu.
• Niebezpieczeństwo podczas jazdy: Zbyt luźny łańcuch może spaść z zębatek, zablokować koło lub uszkodzić silnik, co w najlepszym wypadku skończy się awarią, w najgorszym wypadkiem.

Kiedy musisz znać dokładną liczbę ogniw w swoim motocyklu?

Istnieje kilka kluczowych sytuacji, w których znajomość dokładnej liczby ogniw jest absolutnie niezbędna:

• Zakup nowego łańcucha: To najczęstszy powód. Musisz wiedzieć, ile ogniw ma Twój obecny łańcuch, aby kupić zamiennik o odpowiedniej długości.
• Skracanie łańcucha: Jeśli kupujesz łańcuch o standardowej, dłuższej długości (np. 120 ogniw) i musisz go dopasować do swojego motocykla.
• Zmiana zębatek: Szczególnie, gdy zmieniasz liczbę zębów na zębatce przedniej lub tylnej, co często wymaga korekty długości łańcucha.
• Kontrola zużycia łańcucha: Choć nie dotyczy to bezpośrednio liczenia, wiedza o oryginalnej długości pomaga ocenić, czy łańcuch nie rozciągnął się nadmiernie.

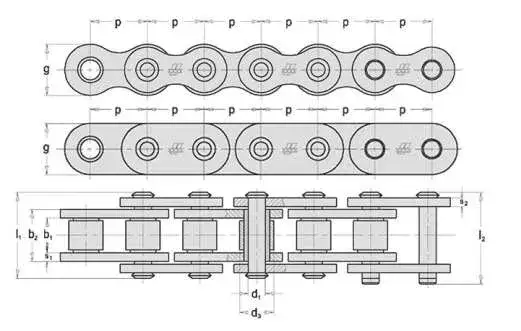

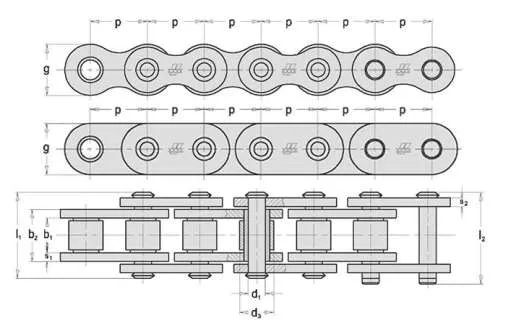

Anatomia łańcucha motocyklowego co musisz wiedzieć przed liczeniem

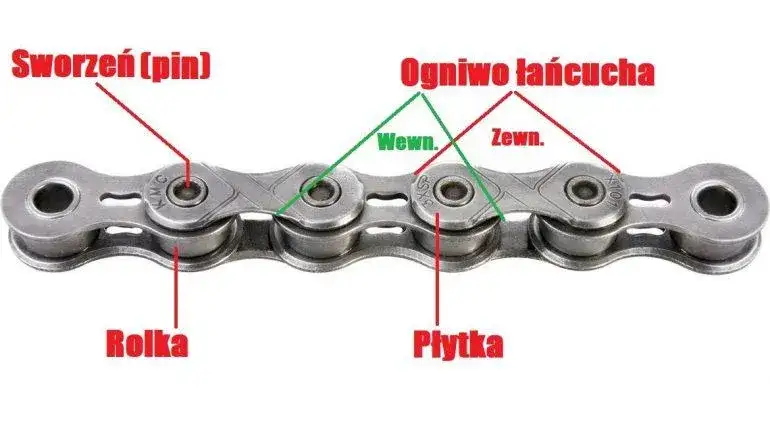

Jak odróżnić ogniwo wewnętrzne od zewnętrznego?

Łańcuch składa się z naprzemiennie ułożonych ogniw wewnętrznych i zewnętrznych. Ogniwa wewnętrzne to te, które posiadają rolki i tuleje, a ich płytki są węższe i znajdują się bliżej środka łańcucha. Ogniwa zewnętrzne to te, które spajają cały łańcuch za pomocą sworzni i ich płytki są szersze, obejmując ogniwa wewnętrzne. Wizualnie, ogniwa zewnętrzne zazwyczaj mają na sobie oznaczenia producenta.

Co to jest sworzeń i dlaczego jest Twoim najlepszym przyjacielem przy liczeniu?

Sworzeń, zwany też pinem, to metalowy element, który łączy ze sobą płytki ogniw zewnętrznych i przechodzi przez tuleje ogniw wewnętrznych. To właśnie sworznie są punktem odniesienia przy liczeniu ogniw. Dlaczego? Ponieważ każde ogniwo, niezależnie od tego, czy jest wewnętrzne, czy zewnętrzne, zawiera jeden sworzeń. Oznacza to, że liczba sworzni w łańcuchu jest zawsze równa całkowitej liczbie ogniw. To najprostsza i najbardziej niezawodna metoda, którą zawsze polecam.

Różnica między łańcuchem spiętym na spinkę a zakuwanym

Warto również pamiętać o różnicy między łańcuchami. Łańcuchy spięte na spinkę (clip-type) mają jedno ogniwo łączące, które można łatwo zdemontować, co ułatwia liczenie na stole. Łańcuchy zakuwane (riveted-type) wymagają specjalnego narzędzia do zakucia i rozkucia, a co za tym idzie często liczenie ich jest możliwe tylko, gdy są zamontowane na motocyklu. Niezależnie od typu, zasada liczenia ogniw pozostaje ta sama.

Najprostsza i najpewniejsza metoda liczenia ogniw przewodnik

Skoro znamy już budowę łańcucha, możemy przejść do konkretów. Jak wspomniałem, metoda liczenia sworzni jest najbardziej intuicyjna i najmniej podatna na błędy. To właśnie ją zawsze rekomenduję początkującym, ale i doświadczonym motocyklistom, którzy cenią sobie pewność i szybkość.

Metoda 1: Liczenie sworzni (pinów) gwarancja dokładności

Oto instrukcja krok po kroku, jak policzyć ogniwa, licząc sworznie:

1. Przygotuj łańcuch: Jeśli to możliwe, zdejmij łańcuch z motocykla i rozłóż go na płaskiej powierzchni. Jeśli łańcuch jest zakuwany i musi pozostać na motocyklu, upewnij się, że masz do niego dobry dostęp i możesz nim swobodnie obracać.
2. Zlokalizuj sworznie: Sworznie to te małe, okrągłe bolce, które łączą płytki ogniw zewnętrznych. Widać je wyraźnie po obu stronach łańcucha.
3. Oznacz punkt startowy: Użyj markera, kawałka taśmy klejącej lub opaski zaciskowej, aby wyraźnie zaznaczyć pierwszy sworzeń, od którego zaczniesz liczenie. To kluczowe, aby się nie pogubić i nie policzyć tego samego sworznia dwukrotnie.
4. Rozpocznij liczenie: Licz każdy kolejny sworzeń, przesuwając się wzdłuż łańcucha. Jeśli łańcuch jest na motocyklu, powoli obracaj tylnym kołem, aby kolejne sekcje łańcucha przechodziły przez Twoje palce.
5. Zakończ liczenie: Przestań liczyć, gdy dotrzesz do sworznia, który oznaczyłeś jako punkt startowy. Liczba, którą uzyskałeś, to dokładna liczba ogniw w Twoim łańcuchu.

Pamiętaj, że liczba sworzni zawsze odpowiada liczbie ogniw. To proste i skuteczne!

Jak oznaczyć punkt startowy, aby się nie pogubić?

Oznaczanie punktu startowego jest absolutnie kluczowe, zwłaszcza przy długich łańcuchach. Ja zazwyczaj używam kawałka kolorowej taśmy izolacyjnej, którą owijam wokół jednego z ogniw. Możesz też użyć markera permanentnego, aby zrobić małą kropkę na sworzniu. Ważne, aby oznaczenie było wyraźne i łatwe do zidentyfikowania po pełnym okrążeniu łańcucha.

Praktyczne wskazówki przy liczeniu na założonym łańcuchu

Jeśli musisz liczyć ogniwa na łańcuchu zamontowanym na motocyklu, oto kilka moich sprawdzonych rad:

• Użyj stojaka centralnego lub podnośnika: Dzięki temu tylne koło będzie swobodnie obracać się, co znacznie ułatwi przesuwanie łańcucha.
• Pracuj w dobrze oświetlonym miejscu: Dobre światło pomoże Ci wyraźnie widzieć każdy sworzeń i uniknąć pomyłek.
• Liczenie w parach: Czasem łatwiej jest liczyć po dwa, cztery lub dziesięć ogniw, a następnie sumować te "bloki". To pomaga utrzymać koncentrację.
• Powtórz liczenie: Zawsze, ale to zawsze, policz ogniwa przynajmniej dwa razy. Lepiej poświęcić kilka dodatkowych minut niż kupić zły łańcuch.

Alternatywna metoda liczenia ogniw dla zaawansowanych

Istnieje też inna metoda, polegająca na liczeniu płytek. Jest ona jednak bardziej skomplikowana i, moim zdaniem, znacznie bardziej podatna na błędy. Polecam ją tylko tym, którzy z jakiegoś powodu nie mogą zastosować metody liczenia sworzni i mają już pewne doświadczenie.

Jak liczyć pary ogniw (wewnętrzne + zewnętrzne)?

W tej metodzie liczymy "pary" ogniw. Pełny segment łańcucha składa się z jednego ogniwa wewnętrznego (z dwoma węższymi płytkami i rolkami) oraz jednego ogniwa zewnętrznego (z dwoma szerszymi płytkami). Każda taka para zawiera dwa sworznie. Jeśli więc policzysz wszystkie takie "segmenty" (czyli pary ogniw), a następnie pomnożysz wynik przez dwa, powinieneś otrzymać całkowitą liczbę ogniw. Pamiętaj, że zawsze masz tyle samo ogniw wewnętrznych, co zewnętrznych.

Dlaczego ta metoda wymaga więcej uwagi i gdzie można popełnić błąd?

Ta metoda jest bardziej ryzykowna, ponieważ łatwo jest pomylić się w liczeniu samych płytek, zwłaszcza jeśli łańcuch jest brudny lub jego ogniwa są ściśnięte. Najczęstszy błąd, jaki widuję, to liczenie tylko jednego typu płytek (np. tylko zewnętrznych) i mnożenie wyniku przez dwa. To jest poprawne tylko wtedy, gdy łańcuch jest spięty w okrąg. Jeśli łańcuch jest rozpięty i leży płasko, na jednym końcu będziesz mieć ogniwo wewnętrzne, a na drugim zewnętrzne, co zaburzy prostą relację "liczba płytek zewnętrznych x 2". Dlatego zawsze wracam do liczenia sworzni jest po prostu bezpieczniejsze.

Najczęstsze pułapki i błędy przy liczeniu ogniw jak ich unikać

Nawet przy najlepszych intencjach łatwo jest popełnić błąd. Przez lata pracy z motocyklami widziałem wiele pomyłek, które wynikały z braku uwagi lub niezrozumienia podstaw. Oto najczęstsze pułapki, na które musisz uważać.

Błąd #1: Mnożenie policzonych płytek zewnętrznych przez dwa

Jak już wspomniałem, to bardzo częsty błąd. Wielu ludzi liczy tylko płytki zewnętrzne (lub wewnętrzne) i zakłada, że całkowita liczba ogniw to dwukrotność tej wartości. To jest poprawne tylko w przypadku, gdy łańcuch jest zamknięty i spięty. Jeśli łańcuch jest rozpięty i leży płasko, na jednym końcu będzie ogniwo wewnętrzne, a na drugim zewnętrzne. W takiej sytuacji liczba płytek zewnętrznych nie będzie dokładnie połową wszystkich ogniw. Zawsze licz sworznie!

Błąd #2: Mylenie sworzni z rolkami

Sworznie i rolki to dwa różne elementy łańcucha. Sworznie to bolce łączące ogniwa zewnętrzne, natomiast rolki to cylindryczne elementy obracające się na tulejach ogniw wewnętrznych. Rolki są widoczne na zewnątrz łańcucha i łatwo je pomylić ze sworzniami. Liczenie rolek zamiast sworzni doprowadzi do błędnego wyniku, ponieważ każda rolka jest częścią ogniwa wewnętrznego, ale nie jest równoznaczna z całym ogniwem w kontekście liczenia długości łańcucha.

Błąd #3: Sugerowanie się wyłącznie danymi z internetu bez weryfikacji

Internet to skarbnica wiedzy, ale też miejsce pełne niezweryfikowanych informacji. Nigdy nie polegaj wyłącznie na danych znalezionych na forach czy w nieoficjalnych bazach. Zawsze, ale to zawsze, najpewniejszym źródłem informacji o fabrycznej długości łańcucha jest instrukcja serwisowa producenta Twojego motocykla. Jeśli jej nie masz, własnoręczne, dokładne policzenie ogniw na Twoim obecnym łańcuchu jest jedyną pewną metodą.

Zmiana zębatek a długość łańcucha co musisz wiedzieć?

Zmiana zębatek to popularny sposób na modyfikację charakterystyki motocykla. Może ona jednak wpływać na wymaganą długość łańcucha. To kolejny moment, w którym precyzyjne liczenie jest nieodzowne.

Złota zasada: Czy zawsze trzeba wymieniać łańcuch przy zmianie zębatek?

Nie zawsze. Jeśli zmieniasz zębatki na takie o tej samej liczbie zębów, co oryginalne, lub różnica jest minimalna (np. +/- 1 ząb na tylnej zębatce, przy zachowaniu tej samej zębatki przedniej), często nie ma potrzeby zmiany długości łańcucha. Możesz zazwyczaj skorygować napięcie łańcucha regulacją osi tylnego koła. Jednak przy większych zmianach (np. 2 zęby lub więcej na tylnej zębatce, lub zmiana zębatki przedniej) niemal zawsze konieczna będzie korekta długości łańcucha.

Jak oszacować nową, potrzebną długość łańcucha?

Istnieje ogólna zasada, którą stosuję: zmiana o 2 zęby na tylnej zębatce to w przybliżeniu zmiana długości łańcucha o 1 ogniwo (czyli 1 sworzeń). Zmiana o 1 ząb na przedniej zębatce ma znacznie większy wpływ i jest równoważna zmianie o około 3 zęby na tylnej zębatce. Oczywiście, to są tylko szacunki. Zawsze po zamontowaniu nowych zębatek należy przymierzyć łańcuch i dokładnie sprawdzić jego długość, najlepiej z motocyklem na stojaku, aby upewnić się, że koło ma odpowiedni zakres regulacji.

Czy warto korzystać z kalkulatorów online?

Kalkulatory online do obliczania długości łańcucha po zmianie zębatek mogą być pomocnym narzędziem orientacyjnym. Wystarczy wprowadzić aktualną liczbę ogniw oraz liczbę zębów na zębatkach przedniej i tylnej, a następnie podać planowane nowe wartości. Kalkulator poda sugerowaną liczbę ogniw. Warto z nich korzystać jako punktu wyjścia, ale nigdy jako ostatecznej wyroczni. Zawsze należy zweryfikować wynik poprzez fizyczne przymierzenie łańcucha na motocyklu.

Twoja checklista poprawnego liczenia ogniw

Aby mieć pewność, że wszystko poszło zgodnie z planem, przygotowałem dla Ciebie krótką checklistę:

• Czy oznaczyłem punkt startowy liczenia?
• Czy liczę sworznie (piny), a nie rolki lub płytki?
• Czy policzyłem łańcuch przynajmniej dwa razy, aby zweryfikować wynik?
• Czy sprawdziłem instrukcję serwisową motocykla, jeśli mam taką możliwość?
• Czy uwzględniłem ewentualne zmiany zębatek?

Przeczytaj również: Smar do łańcucha motocyklowego: Wybierz najlepszy i wydłuż życie napędu

Kluczowe punkty do zapamiętania przed zakupem nowego łańcucha

Zanim wybierzesz się do sklepu po nowy łańcuch, upewnij się, że masz wszystkie niezbędne informacje:

• Długość łańcucha (liczba ogniw): To absolutna podstawa.
• Rozmiar łańcucha: Np. 520, 525, 530. Musi pasować do Twoich zębatek.
• Typ uszczelnienia: O-ring, X-ring, Z-ring. Wybierz odpowiedni dla swojego motocykla i stylu jazdy.
• Producent i model: Warto postawić na sprawdzone marki.
• Czy potrzebujesz spinki czy łańcuch zakuwany? Upewnij się, że masz odpowiednie narzędzia do montażu.

Kiedy warto powierzyć to zadanie mechanikowi?
