Jak zrobić podnośnik motocyklowy? Zbuduj i oszczędź 1000 zł!

Samodzielna budowa podnośnika motocyklowego to projekt, który przynosi podwójną korzyść: znaczące oszczędności finansowe oraz ogromną satysfakcję z własnoręcznie wykonanej pracy. W tym artykule pokażę Ci krok po kroku, jak zbudować solidny i bezpieczny podnośnik, który posłuży Ci przez lata, stając się niezastąpionym narzędziem w Twoim warsztacie.

Samodzielna budowa podnośnika motocyklowego: czy warto?

Dla wielu pasjonatów motocykli, w tym dla mnie, samodzielna budowa podnośnika motocyklowego to nie tylko kwestia hobby, ale przede wszystkim praktyczna decyzja. Główną motywacją jest oczywiście aspekt finansowy. Koszt materiałów do stworzenia solidnej konstrukcji jest zazwyczaj znacznie niższy niż zakup gotowego, markowego produktu, a satysfakcja z pracy wykonanej własnymi rękami jest bezcenna.

Spójrzmy na liczby. Jak wynika z moich doświadczeń i analizy rynku, koszt materiałów do budowy prostego, ale wytrzymałego podnośnika nożycowego zamyka się zazwyczaj w przedziale 400-800 zł. Tymczasem ceny najtańszych gotowych podnośników w polskich sklepach zaczynają się od około 1000-1500 zł. To oznacza, że samodzielna budowa pozwala zaoszczędzić 2, a nawet 3 razy więcej pieniędzy, które można przeznaczyć na inne akcesoria czy modyfikacje motocykla.

Aby jednak podjąć się tego wyzwania, musisz posiadać kilka podstawowych umiejętności i narzędzi:

• Umiejętności spawania: Preferowane metody to MIG/MAG (spawanie w osłonie gazów) lub MMA (spawanie elektrodą otuloną). Solidne spawy to podstawa bezpieczeństwa.
• Podstawowe narzędzia warsztatowe: Spawarka, szlifierka kątowa, wiertarka, miarka, kątownik i oczywiście odpowiedni sprzęt ochronny.

Zanim zaczniesz spawać: wybór projektu podnośnika

Wśród majsterkowiczów, którzy decydują się na budowę podnośnika motocyklowego, konstrukcja nożycowa jest zdecydowanie najpopularniejszym wyborem. Dlaczego? Przede wszystkim ze względu na jej prostotę, efektywność i doskonałą stabilność. Mechanizm nożycowy zapewnia równomierne podnoszenie i opuszczanie, a także dużą sztywność boczną, co jest kluczowe podczas pracy przy motocyklu.

Oczywiście istnieją alternatywne konstrukcje. Można spotkać podnośniki ramowe czy platformowe, ale często charakteryzują się one mniejszą sztywnością, zwłaszcza jeśli są to konstrukcje skręcane, a nie spawane. Niektórzy wykorzystują również podnośniki trapezowe ze starych lewarków samochodowych jako mechanizm podnoszący, co jest budżetowym rozwiązaniem, ale zazwyczaj oferuje mniejszy zakres podnoszenia i komfort użytkowania.

Zanim przystąpisz do cięcia i spawania, musisz dokładnie przemyśleć udźwig i wymiary swojego podnośnika. Dla większości motocykli szosowych i turystycznych wystarczy udźwig rzędu 300-500 kg, co zapewnia bezpieczny margines. Jeśli jednak posiadasz ciężkiego cruisera, warto pomyśleć o konstrukcji o większej nośności. Wymiary platformy roboczej powinny być dopasowane do rozstawu kół i szerokości Twojego motocykla, aby zapewnić stabilne podparcie i łatwość manewrowania.

Kompletujemy warsztat: materiały i narzędzia do budowy podnośnika

Podstawą solidnego podnośnika jest odpowiedni materiał. Zdecydowanie polecam profile stalowe zamknięte, które zapewniają doskonałą sztywność i wytrzymałość. Grubość ścianki powinna wynosić 2-3 mm, co gwarantuje odpowiednią nośność przy zachowaniu rozsądnej wagi konstrukcji. Popularne i sprawdzone wymiary profili to:

• 40x40 mm
• 50x30 mm
• 60x40 mm

Kluczowym elementem mechanizmu podnoszącego jest siłownik hydrauliczny. W większości amatorskich konstrukcji doskonale sprawdzi się siłownik butelkowy o udźwigu od 2 do 5 ton. Jest to rozwiązanie niedrogie i łatwo dostępne taki siłownik kupisz w każdym markecie budowlanym czy sklepie motoryzacyjnym za mniej niż 100 zł. Alternatywą może być siłownik od podnośnika typu "żaba", jeśli akurat masz taki na zbyciu.

Oto szczegółowa lista narzędzi i wyposażenia, które będą Ci potrzebne:

• Spawarka: MIG/MAG (półautomat) lub MMA (elektrodowa) w zależności od Twoich umiejętności i preferencji.
• Szlifierka kątowa: Niezbędna do cięcia profili, szlifowania spawów i przygotowania powierzchni.
• Wiertarka: Do wykonania otworów pod sworznie, śruby i mocowania.
• Miarka i kątownik: Precyzja jest kluczowa dla stabilności konstrukcji.
• Imadło: Ułatwi obróbkę i spawanie mniejszych elementów.
• Ściski stolarskie/spawalnicze: Pomogą utrzymać elementy w odpowiedniej pozycji podczas spawania.
• Młotek, klucze, kombinerki: Podstawowe narzędzia ręczne.
• Sprzęt ochronny: Maska spawalnicza, rękawice spawalnicze, okulary ochronne, ubranie robocze bezpieczeństwo to podstawa!

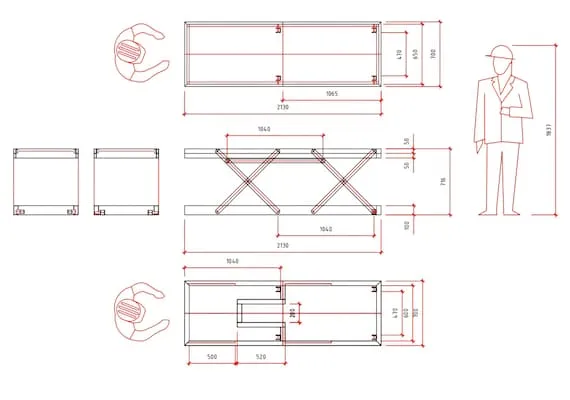

Budowa podnośnika nożycowego krok po kroku: od cięcia stali po montaż

1. Cięcie i szlifowanie profili: To pierwszy i jeden z najważniejszych etapów. Wszystkie profile muszą być precyzyjnie docięte na wymiar, zgodnie z Twoim projektem. Użyj szlifierki kątowej z odpowiednią tarczą do cięcia metalu. Po cięciu dokładnie oszlifuj krawędzie, usuwając zadziory i przygotowując powierzchnię do spawania. Pamiętaj, że dokładność na tym etapie przełoży się na stabilność całej konstrukcji.
2. Spawanie ramy dolnej i górnej: Ramy te stanowią fundament podnośnika. Rama dolna będzie opierać się na podłożu, a górna będzie platformą, na której spocznie motocykl. Zespawaj je z profili, dbając o idealne kąty proste i płaskość powierzchni. To właśnie te ramy zapewniają stabilność całej konstrukcji.
3. Montaż i spawanie mechanizmu nożycowego: Mechanizm nożycowy składa się z kilku ramion, które łączą się ze sobą za pomocą sworzni. Wywierć otwory pod sworznie w odpowiednich miejscach, a następnie zmontuj ramiona. Pamiętaj o zastosowaniu tulejek dystansowych, aby zapewnić płynny ruch i zminimalizować luzy. Sworznie powinny być odpowiednio mocne, aby wytrzymać obciążenia.
4. Montaż siłownika hydraulicznego: Siłownik hydrauliczny jest sercem podnośnika. Zamontuj go w taki sposób, aby jego ruch powodował rozsuwanie się lub zsuwanie ramion mechanizmu nożycowego. Zazwyczaj siłownik mocuje się do ramy dolnej i jednego z ramion nożycowych za pomocą odpowiednich uchwytów i sworzni. Upewnij się, że siłownik ma odpowiedni zakres pracy i nie blokuje się w żadnym punkcie.
5. Montaż elementów dodatkowych: Na koniec zamontuj drobne, ale ważne elementy. Należą do nich mocowania kół (np. z profili lub blachy), uchwyty do przemieszczania podnośnika oraz platforma robocza. Platforma może być wykonana z grubej blachy stalowej lub sklejki wodoodpornej, odpowiednio wzmocnionej. Pamiętaj o otworach rewizyjnych w platformie, które ułatwią dostęp do silnika czy innych elementów motocykla.

Bezpieczeństwo przede wszystkim: uniknij wypadków podczas budowy i użytkowania

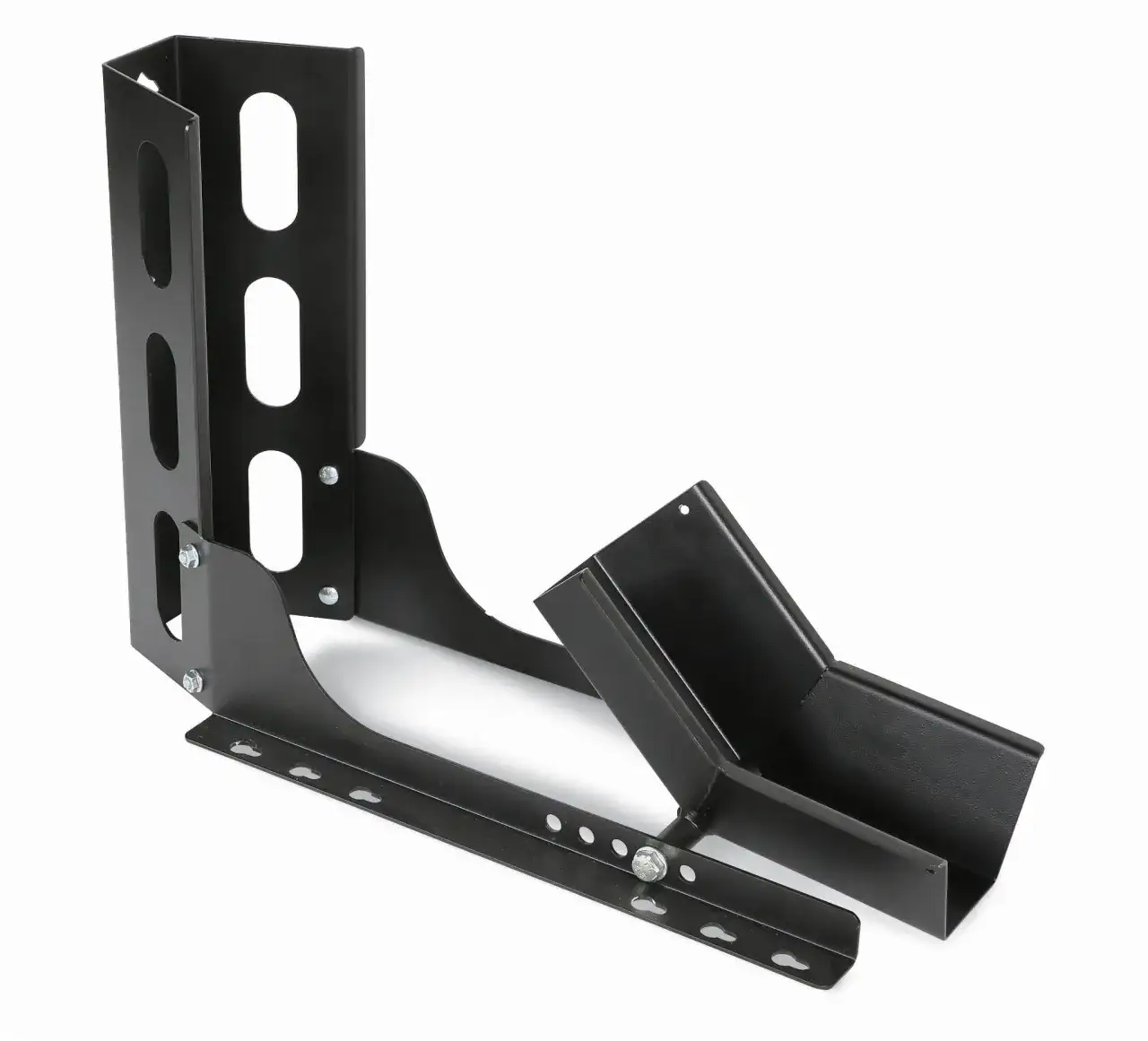

Niezależnie od tego, jak solidnie zbudujesz podnośnik, mechaniczne blokady bezpieczeństwa są absolutnie konieczne. Hydraulika może zawieść to nie jest kwestia "czy", ale "kiedy". Proste rozwiązania, takie jak kołki, zapadki czy ryglowane bolce, mogą uratować Twój motocykl, a co ważniejsze, Twoje zdrowie lub życie. Zawsze, gdy podnośnik jest w pozycji podniesionej i pracujesz pod nim, blokady muszą być aktywne.

Oto kilka prostych i skutecznych rozwiązań blokad bezpieczeństwa:

• Kołki zabezpieczające: Wywierć otwory w pionowych elementach konstrukcji i wsuń w nie solidne stalowe kołki, które zablokują podnośnik na określonej wysokości.
• Zapadki: Mechanizm zapadkowy, podobny do tego w lewarkach samochodowych, który automatycznie blokuje podnośnik na kolejnych poziomach.
• Ryglowane bolce: Bolce, które po podniesieniu podnośnika wsuwają się w odpowiednie otwory, uniemożliwiając jego opuszczenie.

Pierwsze uruchomienie i testy obciążeniowe to kluczowy moment, który pozwoli Ci upewnić się, że podnośnik jest bezpieczny:

1. Test bez obciążenia: Kilkukrotnie podnieś i opuść podnośnik bez motocykla. Obserwuj płynność działania, brak zacięć i stabilność konstrukcji.
2. Stopniowe obciążanie: Zacznij od niewielkiego obciążenia, np. worka z piaskiem. Stopniowo zwiększaj wagę, aż do osiągnięcia maksymalnego przewidywanego obciążenia.
3. Obserwacja stabilności: Podczas testów zwracaj uwagę na wszelkie niepokojące odgłosy, odkształcenia profili czy niestabilność. Sprawdź, czy spawy trzymają, a sworznie nie mają nadmiernych luzów.
4. Test blokad bezpieczeństwa: Po podniesieniu podnośnika na określoną wysokość i aktywowaniu blokad, spróbuj delikatnie opuścić siłownik. Podnośnik powinien pozostać zablokowany.

Pamiętaj o najczęstszych błędach konstrukcyjnych, które mogą prowadzić do awarii:

• Zbyt cienkie profile: Niewystarczająca grubość ścianki profili może skutkować ich ugięciem lub pęknięciem pod obciążeniem.
• Słabe spawy: Niewłaściwa technika spawania, niedostateczne przetopy lub zbyt mała ilość materiału spoiny to prosta droga do katastrofy.
• Brak mechanicznych blokad bezpieczeństwa: Jak już wspomniałem, poleganie wyłącznie na hydraulice jest skrajnie niebezpieczne.
• Niewłaściwe wymiary: Zbyt mała platforma lub niestabilna podstawa mogą spowodować przewrócenie motocykla.
• Zbyt duże luzy na sworzniach: Mogą prowadzić do niestabilności i szybszego zużycia mechanizmu.

Przeczytaj również: Ciśnienie w oponach motocykla: Ile i jak sprawdzić dla bezpieczeństwa?

Finalne szlify: malowanie i konserwacja podnośnika

Po zakończeniu budowy i pomyślnych testach, warto zadbać o estetykę i trwałość Twojego nowego narzędzia. Zabezpieczenie konstrukcji podnośnika przed korozją jest kluczowe dla jego długowieczności. Dokładnie oczyść całą konstrukcję z rdzy, kurzu i wszelkich zanieczyszczeń, a następnie odtłuść powierzchnię. Następnie nałóż warstwę podkładu antykorozyjnego, a po jego wyschnięciu pomaluj podnośnik farbą nawierzchniową do metalu. Możesz użyć farby w sprayu lub tradycyjnej, nakładanej pędzlem lub wałkiem. Regularna konserwacja, czyli czyszczenie i ponowne malowanie w razie potrzeby, zapewni mu estetyczny wygląd i ochronę na lata.

Na koniec, pomyśl o praktycznych dodatkach i usprawnieniach, które mogą znacząco ułatwić pracę przy motocyklu:

• Kółka jezdne: Zamontowanie solidnych kółek z hamulcem na ramie dolnej pozwoli na łatwe przemieszczanie podnośnika po warsztacie, nawet z motocyklem.
• Uchwyty na narzędzia: Małe półeczki lub haczyki przyspawane do ramy mogą służyć do przechowywania najczęściej używanych narzędzi.
• Dodatkowe mocowania: Oczka lub uchwyty do mocowania pasów transportowych zwiększą bezpieczeństwo motocykla na podnośniku.
• Antypoślizgowa powierzchnia platformy: Naklejenie gumowej maty lub zastosowanie ryflowanej blachy na platformie roboczej zapobiegnie ślizganiu się motocykla.
