Wzbudzenie alternatora: Jak zgasić kontrolkę i przywrócić ładowanie?

W dzisiejszym poradniku skupimy się na jednym z kluczowych aspektów prawidłowego funkcjonowania układu ładowania w samochodzie: wzbudzeniu alternatora. Wyjaśnię, czym jest ten proces, jakie są jego najczęstsze przyczyny, gdy nie działa prawidłowo, oraz przedstawię praktyczne metody diagnozy i awaryjnego wzbudzenia, które mogą pomóc Ci w krytycznej sytuacji. Moim celem jest dostarczenie Ci kompleksowej wiedzy, która pozwoli Ci szybko zidentyfikować i, w miarę możliwości, rozwiązać problem z ładowaniem.

Kontrolka akumulatora nie gaśnie co oznacza brak wzbudzenia alternatora?

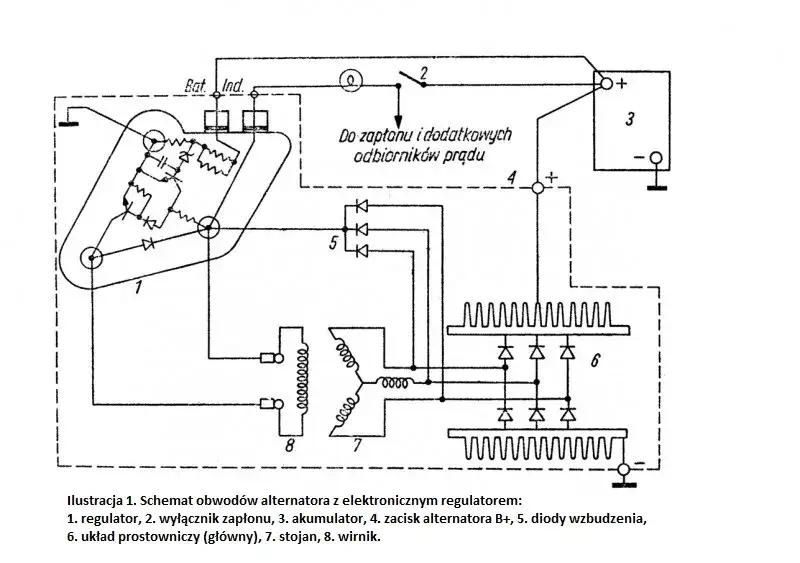

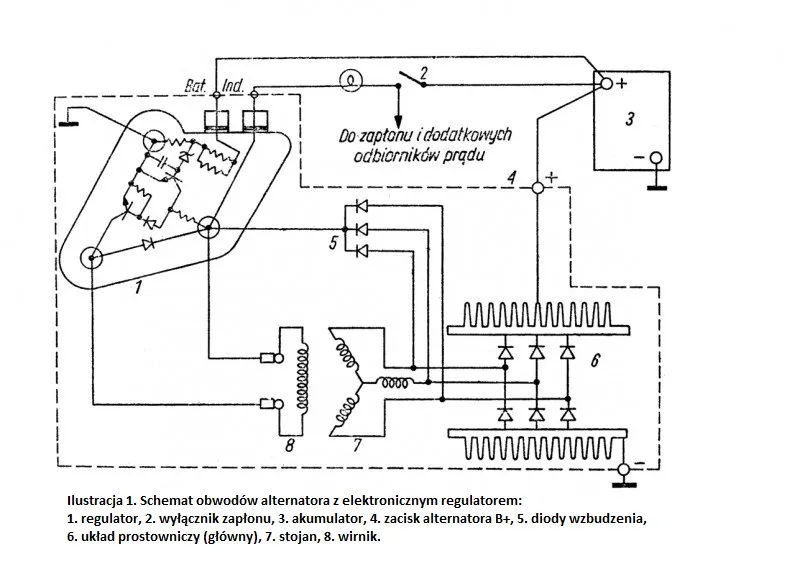

Wzbudzenie alternatora to nic innego jak zainicjowanie pola magnetycznego w jego wirniku. Jest to proces absolutnie niezbędny, aby alternator mógł zacząć produkować prąd elektryczny, który następnie ładuje akumulator i zasila wszystkie systemy pojazdu. Bez tego początkowego "kopnięcia" alternator pozostaje bezczynny. W większości samochodów, szczególnie tych nowszych, proces ten jest sterowany elektronicznie albo bezpośrednio przez komputer silnika (ECU), albo przez regulator napięcia, który po przekręceniu kluczyka w stacyjce podaje niewielki prąd na szczotki wirnika. Jeśli ten proces nie nastąpi, na desce rozdzielczej niemal na pewno zaświeci się kontrolka ładowania, sygnalizując problem.

Rola kontrolki ładowania więcej niż tylko symbol na desce rozdzielczej

Kontrolka ładowania, często przedstawiana jako symbol akumulatora na desce rozdzielczej, pełni znacznie ważniejszą funkcję niż tylko informowanie o stanie akumulatora. Jest ona integralną częścią obwodu wzbudzenia alternatora. Zauważ, że po przekręceniu kluczyka w stacyjce (przed uruchomieniem silnika) kontrolka ta zawsze się świeci. Dzieje się tak, ponieważ przez nią przepływa niewielki prąd, który trafia do alternatora, inicjując proces wzbudzenia. Gdy silnik zostanie uruchomiony, a alternator zacznie produkować prąd, kontrolka powinna natychmiast zgasnąć. Jej zgaśnięcie sygnalizuje, że układ ładowania działa prawidłowo. Jeśli jednak kontrolka nie gaśnie lub świeci się słabo, to jasny sygnał, że alternator się nie wzbudził. Co więcej, w wielu starszych konstrukcjach, jeśli żarówka kontrolki się przepali, to cały obwód wzbudzenia zostaje przerwany, co uniemożliwia alternatorowi rozpoczęcie pracy.

Jak rozpoznać, że problemem jest brak wzbudzenia, a nie zepsuty akumulator?

• Świecąca kontrolka akumulatora po uruchomieniu silnika: To najbardziej oczywisty objaw. Jeśli kontrolka świeci się ciągle po odpaleniu silnika, niemal na pewno masz problem z ładowaniem, a nie z samym akumulatorem.
• Szybkie rozładowywanie akumulatora podczas jazdy: Akumulator jest rozładowywany przez pracujące systemy pojazdu, a alternator nie dostarcza prądu do jego ładowania. Oznacza to, że samochód jedzie "na akumulatorze".
• Przygasanie świateł na niskich obrotach lub po włączeniu odbiorników: Gdy alternator nie ładuje, a akumulator jest już częściowo rozładowany, systemy elektryczne otrzymują niewystarczające napięcie. Może to objawiać się słabszymi światłami, wolniejszą pracą wycieraczek czy problemami z radiem.

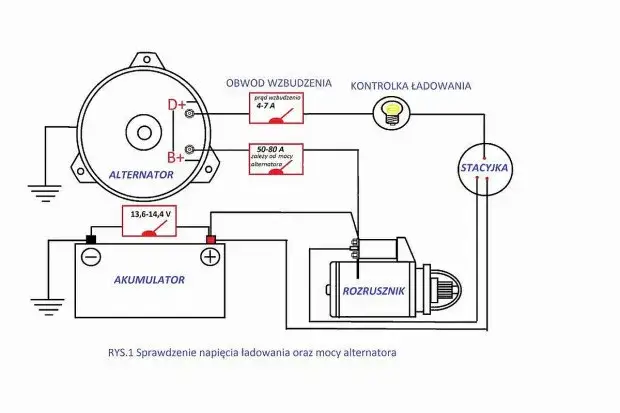

• Brak napięcia ładowania (poniżej 13.8V) na klemach akumulatora przy włączonym silniku: To kluczowy test diagnostyczny. Po uruchomieniu silnika, miernik podłączony do klem akumulatora powinien pokazywać napięcie w zakresie 13.8V do 14.4V. Jeśli jest niższe (np. 12.0-12.6V), oznacza to brak ładowania.
• Samochód odpala, ale po krótkim czasie jazdy gaśnie: Akumulator ma wystarczająco dużo energii, aby uruchomić silnik, ale bez ładowania szybko się wyczerpuje, prowadząc do unieruchomienia pojazdu.

Warto pamiętać, że zepsuty akumulator zazwyczaj objawia się problemami z uruchomieniem silnika lub niemożnością jego uruchomienia w ogóle, ale po uruchomieniu (np. z kabli) kontrolka ładowania powinna zgasnąć, a alternator ładować. Jeśli kontrolka świeci, a akumulator szybko się wyczerpuje, problem leży w układzie ładowania, a nie w samym akumulatorze.

Najczęstsze przyczyny problemów z wzbudzeniem praktyczna diagnoza

Jedną z najczęstszych i najbardziej prozaicznych przyczyn braku wzbudzenia alternatora jest zużycie lub zawieszenie szczotek alternatora. Szczotki to małe, grafitowe elementy, które przewodzą prąd elektryczny z regulatora napięcia do wirnika alternatora poprzez pierścienie ślizgowe. Ten prąd jest niezbędny do wytworzenia pola magnetycznego, które z kolei jest kluczowe dla produkcji prądu. Z czasem szczotki ulegają naturalnemu zużyciu, skracają się i tracą kontakt z pierścieniami. Mogą się również zawiesić w szczotkotrzymaczu, co również przerywa obwód. W obu przypadkach prąd wzbudzenia nie dociera do wirnika, a alternator pozostaje "martwy". To stosunkowo łatwa do zdiagnozowania i naprawienia usterka, często wystarczy wymiana samych szczotek lub całego regulatora napięcia, który często jest z nimi zintegrowany.

Awaria regulatora napięcia cichy zabójca ładowania

Regulator napięcia to serce układu ładowania, a jego awaria jest jedną z najczęstszych przyczyn braku wzbudzenia. Jak wspomniałem, często jest on zintegrowany ze szczotkotrzymaczem. Jego głównym zadaniem jest utrzymywanie stałego napięcia ładowania (zazwyczaj w zakresie 13.8V do 14.4V), niezależnie od obrotów silnika i obciążenia elektrycznego. Co więcej, to właśnie regulator odpowiada za dostarczenie początkowego prądu do wirnika, który inicjuje proces wzbudzenia. Jeśli regulator ulegnie awarii, nie będzie w stanie podać tego prądu, a alternator po prostu nie zacznie działać. Objawy są takie same jak w przypadku zużytych szczotek brak ładowania i świecąca kontrolka akumulatora. Wymiana regulatora napięcia to zazwyczaj pierwszy krok w diagnostyce problemów z brakiem wzbudzenia.

Przepalona żarówka kontrolki ładowania jak mały element może unieruchomić układ?

To może brzmieć paradoksalnie, ale w wielu starszych modelach samochodów, gdzie prąd wzbudzenia przepływa przez żarówkę kontrolki ładowania na desce rozdzielczej, jej przepalenie może całkowicie uniemożliwić wzbudzenie alternatora. Żarówka ta stanowi część obwodu wzbudzenia, dostarczając niewielki prąd do wirnika. Jeśli żarówka jest przepalona, obwód zostaje przerwany, a prąd wzbudzenia nie dociera do alternatora. W efekcie alternator nie zaczyna produkować prądu, a kontrolka oczywiście nie zaświeci się nawet przed uruchomieniem silnika, co może być mylące. W nowszych pojazdach, gdzie zamiast żarówek stosuje się diody LED, uszkodzenie diody lub jej obwodu może mieć podobny skutek. Zawsze warto sprawdzić, czy kontrolka zaświeca się po przekręceniu kluczyka w stacyjce jeśli nie, to może być właśnie ta prosta przyczyna.

Przerwa w obwodzie sprawdzamy kable i połączenia (styk D+)

Nowoczesne auta, nowe problemy: Rola komputera (ECU) w sterowaniu alternatorami LIN/BSS

Wraz z postępem technologicznym, układy ładowania w samochodach stały się znacznie bardziej zaawansowane. W pojazdach wyprodukowanych po 2010 roku, a czasem nawet wcześniej, coraz częściej spotykamy alternatory sterowane cyfrowo przez komputer silnika (ECU) za pomocą protokołów komunikacyjnych, takich jak LIN (Local Interconnect Network) lub BSS (Battery Sensor System). W takich systemach ECU precyzyjnie zarządza pracą alternatora, dostosowując napięcie ładowania do aktualnego zapotrzebowania pojazdu, stanu naładowania akumulatora, a nawet temperatury. W przypadku alternatorów LIN/BSS tradycyjne metody wzbudzenia "na krótko", o których zaraz opowiem, są nieskuteczne i co gorsza, mogą prowadzić do poważnego uszkodzenia delikatnej elektroniki pojazdu lub samego alternatora. Diagnoza problemów z ładowaniem w takich autach wymaga specjalistycznego sprzętu diagnostycznego (np. testera diagnostycznego), który pozwala na odczytanie błędów i parametrów pracy alternatora bezpośrednio z komputera.

Awaryjne wzbudzenie alternatora bezpieczne metody

Jeśli masz starszy samochód i podejrzewasz, że problem leży w braku wzbudzenia, możesz spróbować metody "na krótko". Pamiętaj, że jest to metoda awaryjna i diagnostyczna, a nie docelowe rozwiązanie problemu. Wykonuj ją z najwyższą ostrożnością!

1. Zlokalizuj styk D+ (lub L) na alternatorze: Zazwyczaj jest to cienki przewód, często niebieski, który prowadzi do małego złącza na obudowie alternatora. Może być oznaczony jako D+ lub L.
2. Przygotuj krótki przewód: Użyj krótkiego, izolowanego przewodu (ok. 20-30 cm) z odizolowanymi końcówkami.
3. Podłącz jeden koniec przewodu do plusa akumulatora: Upewnij się, że silnik jest wyłączony, a kluczyk wyjęty ze stacyjki.
4. Delikatnie dotknij drugim końcem przewodu do styku D+ (L) alternatora: Zrób to tylko na moment, przez 1-2 sekundy. Nie trzymaj przewodu dłużej! Powinieneś usłyszeć delikatne kliknięcie lub zauważyć iskrzenie.
5. Uruchom silnik: Po krótkim podaniu napięcia, uruchom silnik i sprawdź, czy kontrolka ładowania zgasła. Zmierz napięcie na akumulatorze powinno wynosić około 14V.

Celem tej metody jest chwilowe podanie napięcia do wirnika, aby zainicjować pole magnetyczne. Jeśli po tej operacji alternator zacznie ładować, oznacza to, że sam alternator jest sprawny mechanicznie, a problem leży w obwodzie wzbudzenia (np. regulatorze napięcia, szczotkach lub kontrolce).

Wzbudzenie przez dodanie gazu chwilowe rozwiązanie czy sygnał poważnej usterki?

W niektórych sytuacjach, zwłaszcza gdy szczotki alternatora są minimalnie zużyte, ale jeszcze nie całkowicie, lub gdy problem z wzbudzeniem jest marginalny, gwałtowne zwiększenie obrotów silnika może tymczasowo "obudzić" alternator. Dzieje się tak dzięki zjawisku magnetyzmu szczątkowego. Przy bardzo wysokich obrotach (powyżej 2000-3000 obr./min) wirnik obraca się na tyle szybko, że nawet niewielki magnetyzm szczątkowy może wygenerować wystarczające napięcie, aby wzbudzić alternator. Jeśli po takim "przegazowaniu" kontrolka ładowania zgaśnie i alternator zacznie ładować, jest to jasny sygnał, że masz problem z układem wzbudzenia, który wymaga szybkiej interwencji. To rozwiązanie jest tymczasowe i nie należy na nim polegać wskazuje jedynie na konieczność wizyty w warsztacie i dokładnej diagnostyki.

Diagnostyka z użyciem żarówki prosty test, który powie Ci prawdę o alternatorze

Ta metoda diagnostyczna jest bezpieczniejsza niż "wzbudzenie na krótko" i pozwala na precyzyjniejsze określenie, gdzie leży problem. Potrzebujesz do niej zwykłej żarówki samochodowej 12V o małej mocy (np. 5W lub 10W) i dwóch kawałków przewodu.

1. Wyłącz silnik i zlokalizuj styk D+ (L) na alternatorze: Jak wcześniej, jest to cienki przewód od wzbudzenia.
2. Podłącz jeden koniec żarówki do plusa akumulatora: Użyj jednego przewodu, aby połączyć jeden styk żarówki z dodatnim biegunem akumulatora.
3. Podłącz drugi koniec żarówki do styku D+ (L) alternatora: Drugim przewodem połącz drugi styk żarówki ze stykiem D+ (L) alternatora.
4. Obserwuj żarówkę:
   • Jeśli żarówka zaświeci się jasno: Oznacza to, że obwód wzbudzenia jest otwarty (alternator nie jest wzbudzony), a prąd może przez niego przepływać.
   • Uruchom silnik: Jeśli po uruchomieniu silnika żarówka zgaśnie, oznacza to, że alternator zaczął ładować, a problem leży w obwodzie kontrolki ładowania na desce rozdzielczej (np. przepalona żarówka lub uszkodzona dioda).
   • Jeśli żarówka świeci się nadal po uruchomieniu silnika: Oznacza to, że alternator nadal się nie wzbudził, pomimo dostarczenia prądu wzbudzenia. Wskazuje to na poważniejszy problem z samym alternatorem (np. uszkodzony regulator, szczotki, wirnik).
   • Jeśli żarówka w ogóle się nie zaświeci: Może to oznaczać przerwę w obwodzie między stykiem D+ a wirnikiem alternatora (np. uszkodzone szczotki, pierścienie ślizgowe) lub wewnętrzne uszkodzenie alternatora.

Ta metoda pozwala na szybkie zdiagnozowanie, czy problem leży w obwodzie wzbudzenia na desce rozdzielczej, czy w samym alternatorze.

Czego ABSOLUTNIE nie robić? Błędy, które mogą Cię kosztować uszkodzenie elektroniki

Podczas prób wzbudzenia alternatora i ogólnie manipulacji przy układzie elektrycznym samochodu, łatwo o kosztowne błędy. Oto lista rzeczy, których należy bezwzględnie unikać:

• Nie wzbudzaj "na krótko" alternatorów LIN/BSS: Jak już wspomniałem, w nowoczesnych autach (szczególnie po 2010 roku) próba podania napięcia bezpośrednio na styk sterujący może uszkodzić komputer silnika (ECU) lub sam alternator. Zawsze upewnij się, jaki typ alternatora masz w samochodzie.
• Nie odłączaj akumulatora przy pracującym silniku: To klasyczny błąd, który może doprowadzić do uszkodzenia alternatora, regulatora napięcia, a nawet innych elementów elektronicznych pojazdu. Alternator bez obciążenia może wytworzyć bardzo wysokie napięcie, które "spali" elektronikę.
• Nie używaj zbyt grubego przewodu do wzbudzenia "na krótko": Wzbudzenie wymaga niewielkiego prądu. Grubszy przewód nie jest potrzebny, a może prowadzić do niekontrolowanego przepływu prądu w przypadku zwarcia.
• Nie podawaj napięcia na inne styki alternatora niż D+ (L): Nieznajomość schematu może doprowadzić do zwarcia lub uszkodzenia alternatora.
• Nie ignoruj świecącej kontrolki ładowania: Jazda z niesprawnym układem ładowania grozi całkowitym rozładowaniem akumulatora i unieruchomieniem pojazdu w najmniej odpowiednim momencie.

Naprawiać czy wymieniać alternator? Co dalej, gdy domowe metody zawiodą

Gdy domowe metody diagnostyczne i awaryjne wzbudzenie nie przynoszą trwałego rezultatu, stajesz przed dylematem: naprawiać czy wymieniać alternator? Moje doświadczenie podpowiada, że w wielu przypadkach regeneracja alternatora jest opłacalną i skuteczną opcją, zwłaszcza jeśli uszkodzeniu uległy tylko elementy eksploatacyjne, takie jak regulator napięcia ze szczotkami, łożyska czy pierścienie ślizgowe. Wymiana tych części jest zazwyczaj znacznie tańsza niż zakup nowego alternatora. Jeśli jednak alternator ma poważniejsze uszkodzenia wewnętrzne (np. uszkodzony wirnik, stojan, obudowa), lub jest to bardzo stary model, do którego trudno o części, wtedy wymiana na nowy lub zregenerowany egzemplarz może być bardziej sensowna. W przypadku nowoczesnych alternatorów LIN/BSS, często zaleca się wymianę na fabrycznie nowy lub profesjonalnie zregenerowany, ze względu na skomplikowaną elektronikę.

Regeneracja alternatora w warsztacie ile to kosztuje i co obejmuje?

• Wymiana regulatora napięcia ze szczotkami: To najczęstszy element do wymiany, kluczowy dla wzbudzenia i stabilizacji napięcia.
• Wymiana łożysk: Zużyte łożyska są przyczyną hałasu i mogą prowadzić do zatarcia alternatora.
• Wymiana pierścieni ślizgowych: Na nich ślizgają się szczotki, a ich zużycie uniemożliwia prawidłowy kontakt.
• Kontrola i ewentualna wymiana diod prostowniczych: Diody są odpowiedzialne za przetwarzanie prądu przemiennego na stały.
• Czyszczenie i kontrola wirnika oraz stojana: Sprawdzenie ich pod kątem uszkodzeń.
• Testowanie alternatora na specjalistycznym stanowisku: Po regeneracji alternator jest testowany pod obciążeniem, aby upewnić się, że działa prawidłowo i utrzymuje stabilne napięcie.

Warto zawsze wybierać warsztaty specjalizujące się w regeneracji alternatorów, które oferują gwarancję na wykonaną usługę.

Przeczytaj również: Awaria alternatora: objawy, diagnostyka i co robić krok po kroku

Jak zapobiegać problemom z ładowaniem w przyszłości?

Lepiej zapobiegać niż leczyć, a to powiedzenie idealnie pasuje do układu ładowania. Oto kilka moich praktycznych wskazówek, jak unikać problemów z wzbudzeniem i ładowaniem w przyszłości:

• Regularna kontrola napięcia ładowania: Co najmniej raz w roku, a najlepiej co pół roku, sprawdź napięcie ładowania na klemach akumulatora przy pracującym silniku. Powinno mieścić się w zakresie 13.8V-14.4V.
• Monitorowanie kontrolki ładowania: Zawsze zwracaj uwagę na to, czy kontrolka akumulatora zaświeca się po przekręceniu kluczyka i gaśnie po uruchomieniu silnika. Jej nietypowe zachowanie to pierwszy sygnał problemu.
• Kontrola stanu pasków napędowych: Upewnij się, że pasek napędzający alternator jest odpowiednio napięty i nie ślizga się. Luźny pasek może powodować niedoładowanie.
• Sprawdzanie stanu akumulatora: Regularnie kontroluj stan akumulatora, jego czystość (brak nalotów na klemach) i poziom elektrolitu (jeśli jest to akumulator obsługowy). Sprawny akumulator to mniejsze obciążenie dla alternatora.
• Unikanie nadmiernego obciążenia elektrycznego na niskich obrotach: Staraj się nie używać jednocześnie wielu prądożernych odbiorników (np. ogrzewanie tylnej szyby, klimatyzacja, mocne światła) podczas jazdy na bardzo niskich obrotach, zwłaszcza w korkach.
• Szybka reakcja na pierwsze objawy: Nie ignoruj przygasających świateł, słabszej pracy wentylatora czy innych drobnych sygnałów wskazujących na problemy z elektryką. Im szybciej zareagujesz, tym mniejsze ryzyko poważniejszej awarii.
