Twój alternator: Jak działa i jak sprawdzić, czy jest sprawny?

Alternator to jeden z kluczowych podzespołów w każdym samochodzie, odpowiedzialny za dostarczanie energii elektrycznej i ładowanie akumulatora. Zrozumienie jego działania jest fundamentalne dla każdego kierowcy, ponieważ pozwala na wczesne rozpoznanie potencjalnych problemów i uniknięcie kosztownych awarii. Ten artykuł wyjaśni, jak alternator zamienia energię mechaniczną w elektryczną, z jakich elementów się składa oraz jakie objawy świadczą o jego usterce.

Czym jest alternator i dlaczego bez niego daleko nie zajedziesz?

Alternator to nic innego jak prądnica prądu przemiennego, która stanowi serce układu elektrycznego w każdym współczesnym samochodzie. Jego fundamentalna rola polega na zamianie energii mechanicznej, pochodzącej z pracującego silnika, na energię elektryczną. Bez sprawnego alternatora, akumulator szybko by się rozładował, a wszystkie systemy pojazdu od świateł i radia, po systemy bezpieczeństwa i sterowania silnikiem przestałyby działać. To właśnie alternator dostarcza prąd niezbędny do ich zasilania oraz, co równie ważne, ładuje akumulator, zapewniając mu odpowiedni poziom energii do kolejnego rozruchu. Można śmiało powiedzieć, że bez niego Twój samochód stałby się jedynie nieruchomą bryłą metalu.

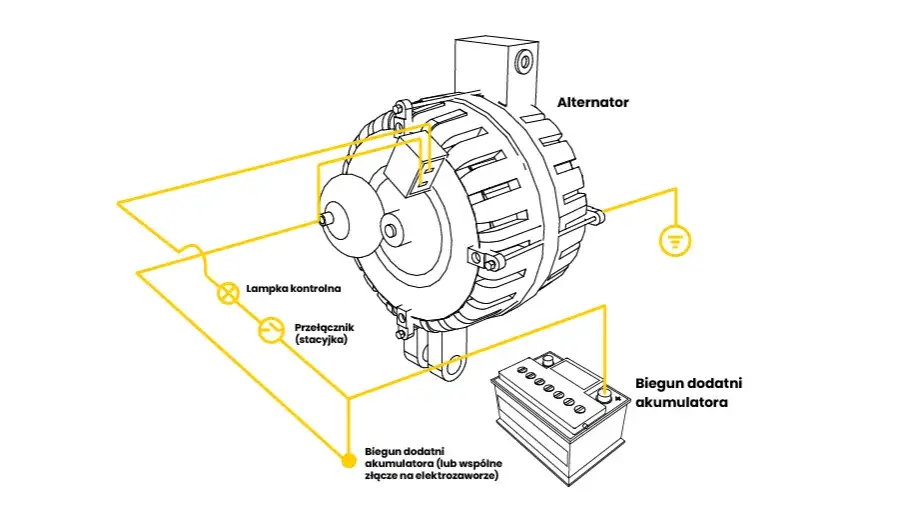

Jak działa alternator? Odkrywamy magię indukcji elektromagnetycznej

Zrozumienie działania alternatora sprowadza się do poznania zjawiska indukcji elektromagnetycznej, które jest podstawą jego funkcjonowania. To fascynujące, jak ruch mechaniczny może zostać przekształcony w energię elektryczną. Przyjrzyjmy się temu procesowi krok po kroku.

1. Krok 1: Napęd z silnika, czyli skąd bierze się energia mechaniczna?

   Cały proces rozpoczyna się od silnika. Koło pasowe alternatora jest połączone z wałem korbowym silnika za pomocą paska wielorowkowego. Kiedy silnik pracuje, pasek obraca koło pasowe, a to z kolei wprawia w ruch wirnik alternatora. To właśnie ten ruch mechaniczny jest pierwotnym źródłem energii, która zostanie później przekształcona w prąd elektryczny.

2. Krok 2: Wirnik w ruchu jak powstaje kluczowe pole magnetyczne?

   Wirnik alternatora to w zasadzie elektromagnes. Aby wytworzyć pole magnetyczne, do uzwojeń wirnika dostarczany jest niewielki prąd wzbudzenia, zazwyczaj z akumulatora, przez specjalne szczotki i pierścienie ślizgowe. Kiedy wirnik zaczyna się obracać, to wytworzone pole magnetyczne również wiruje wraz z nim. To właśnie to obracające się pole magnetyczne jest kluczowe dla dalszego etapu generowania prądu.

3. Krok 3: Stojan w akcji, czyli narodziny prądu przemiennego (AC)

   Wokół wirnika, ale nieruchomo, znajduje się stojan. Stojan to element składający się z rdzenia i trzech uzwojeń (cewek). Kiedy obracające się pole magnetyczne wirnika przenika przez te uzwojenia, zgodnie z zasadą indukcji elektromagnetycznej, indukuje w nich prąd elektryczny. Ważne jest, że na tym etapie powstaje prąd przemienny (AC), który zmienia swój kierunek i wartość w czasie.

4. Krok 4: Z prądu przemiennego na stały (DC) rola mostka prostowniczego

   Instalacja elektryczna samochodu, w tym akumulator, wymaga prądu stałego (DC). Dlatego prąd przemienny wygenerowany w stojanie musi zostać przekształcony. Za to zadanie odpowiada mostek prostowniczy, zwany również mostkiem diodowym. Jest to zestaw diod półprzewodnikowych, które działają jak jednokierunkowe zawory dla prądu. Skutecznie "prostują" prąd przemienny, zamieniając go na prąd stały, który może zasilać wszystkie odbiorniki i ładować akumulator.

5. Przeczytaj również: Niestabilne światła? Objawy uszkodzonego regulatora napięcia alternatora

   Krok 5: Regulator napięcia cichy strażnik porządku w instalacji elektrycznej

   Ostatnim, ale niezwykle ważnym elementem jest regulator napięcia. Jego zadaniem jest utrzymywanie stałego napięcia ładowania w instalacji samochodowej, zazwyczaj w zakresie 13,8-14,5 V. Robi to niezależnie od prędkości obrotowej silnika i obciążenia układu elektrycznego. Regulator kontroluje prąd wzbudzenia wirnika jeśli napięcie jest za niskie, zwiększa prąd wzbudzenia, jeśli za wysokie, zmniejsza go. Dzięki temu chroni on zarówno akumulator przed przeładowaniem, jak i wszystkie elektroniczne komponenty pojazdu przed uszkodzeniem.

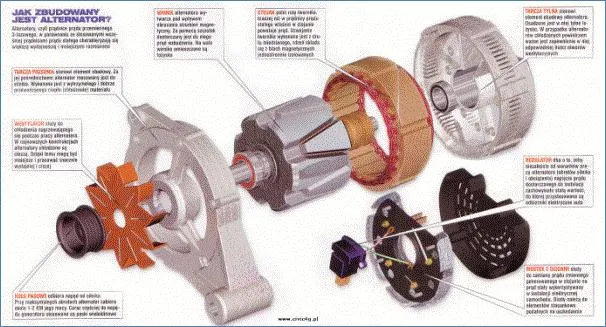

Anatomia alternatora: Poznaj jego najważniejsze komponenty

Aby w pełni zrozumieć działanie alternatora, warto poznać jego kluczowe elementy składowe. Każdy z nich pełni specyficzną funkcję, przyczyniając się do efektywnego generowania prądu.

• Koło pasowe: To element, który odbiera napęd z silnika za pośrednictwem paska wielorowkowego. Jego obrót inicjuje cały proces generowania energii.
• Wirnik (rotor): Jest to obracający się elektromagnes. Składa się z uzwojenia nawiniętego na rdzeniu, do którego prąd wzbudzenia doprowadzany jest przez szczotki i pierścienie ślizgowe. Wytwarza obracające się pole magnetyczne.
• Stojan (stator): Nieruchomy element, w którym znajdują się uzwojenia (zazwyczaj trzy). To właśnie w nich, pod wpływem obracającego się pola magnetycznego wirnika, indukuje się prąd przemienny.
• Mostek prostowniczy (diodowy): Zestaw diod półprzewodnikowych, którego zadaniem jest przekształcenie wygenerowanego w stojanie prądu przemiennego (AC) na prąd stały (DC), niezbędny do zasilania instalacji samochodowej i ładowania akumulatora.
• Regulator napięcia: Niewielki, ale kluczowy układ elektroniczny. Jego rola polega na utrzymywaniu stałego napięcia wyjściowego alternatora (zazwyczaj 13,8-14,5 V), niezależnie od prędkości obrotowej silnika. Steruje on prądem wzbudzenia wirnika.
• Szczotki i pierścienie ślizgowe: Szczotki to elementy grafitowe, które przewodzą prąd wzbudzenia z regulatora napięcia do uzwojeń wirnika poprzez miedziane pierścienie ślizgowe. Są to elementy eksploatacyjne, które z czasem się zużywają.
• Łożyska: Zapewniają płynny i bezproblemowy obrót wirnika. Ich zużycie często objawia się charakterystycznym szumem lub wyciem.
• Obudowa: Chroni wewnętrzne komponenty alternatora przed uszkodzeniami mechanicznymi i zanieczyszczeniami, a także pełni funkcję radiatora, odprowadzając ciepło.

Po czym poznać, że alternator odmawia posłuszeństwa?

Jako kierowca, dobrze jest znać objawy, które mogą świadczyć o zbliżającej się awarii alternatora. Wczesna diagnoza może uchronić Cię przed unieruchomieniem pojazdu i kosztownymi naprawami. Oto najczęstsze symptomy:

• Świecąca się kontrolka akumulatora: To najbardziej oczywisty sygnał. Jeśli kontrolka akumulatora na desce rozdzielczej świeci się na czerwono lub miga podczas jazdy, oznacza to, że alternator nie ładuje akumulatora prawidłowo. Może to być spowodowane awarią samego alternatora, regulatora napięcia lub problemem z paskiem napędowym.
• Problemy ze światłami i elektroniką: Zauważalne przygasanie świateł (zarówno zewnętrznych, jak i wewnętrznych), słabe działanie wycieraczek, radia czy klimatyzacji, szczególnie na wolnych obrotach silnika, to znak, że alternator nie dostarcza wystarczającej mocy. Światła mogą również nadmiernie rozjaśniać się przy dodawaniu gazu, co wskazuje na problem z regulatorem napięcia.
• Szybko rozładowujący się akumulator: Jeśli akumulator rozładowuje się znacznie szybciej niż zwykle, a po naładowaniu wciąż masz problemy z uruchomieniem silnika, to prawdopodobnie alternator nie spełnia swojej funkcji ładowania. Akumulator, choć sprawny, nie otrzymuje wystarczającej energii.
• Nietypowe dźwięki spod maski: Piszczenie, wycie, szum lub zgrzytanie dochodzące z okolic alternatora to często objaw zużytych łożysk alternatora lub ślizgającego się paska wielorowkowego. Piszczenie paska może również świadczyć o jego zużyciu lub niewłaściwym napięciu.
• Zapach spalenizny: W skrajnych przypadkach, uszkodzony alternator (np. przegrzane uzwojenia) może wydzielać charakterystyczny zapach spalenizny, co jest sygnałem do natychmiastowego wyłączenia silnika i wezwania pomocy.

Domowa diagnostyka: Jak samodzielnie sprawdzić alternator za pomocą multimetru?

Zanim oddasz samochód do mechanika, możesz samodzielnie przeprowadzić podstawową diagnostykę alternatora za pomocą prostego multimetru. To szybki i skuteczny sposób na wstępne określenie, czy problem leży po stronie ładowania.

1. Przygotowanie: Upewnij się, że multimetr jest ustawiony na pomiar napięcia stałego (DC) w zakresie do 20 V. Otwórz maskę samochodu i zlokalizuj akumulator.
2. Pomiar przy wyłączonym silniku: Podłącz czerwoną sondę multimetru do dodatniego (+) bieguna akumulatora, a czarną do ujemnego (-) bieguna. Odczytaj wartość napięcia.
3. Pomiar przy uruchomionym silniku (bez obciążenia): Uruchom silnik i pozostaw go na biegu jałowym. Ponownie zmierz napięcie na klemach akumulatora. Powinno być ono wyższe niż przy wyłączonym silniku.
4. Pomiar przy uruchomionym silniku (z obciążeniem): Włącz jak najwięcej odbiorników prądu w samochodzie (światła mijania, drogowe, radio, klimatyzację, ogrzewanie tylnej szyby). Zwiększ obroty silnika do około 2000 obr./min i ponownie zmierz napięcie na klemach akumulatora.

Prawidłowe wartości napięcia powinny wyglądać następująco:

Jeśli podczas pomiarów z uruchomionym silnikiem napięcie spada poniżej 13,8 V, oznacza to, że alternator nie ładuje akumulatora prawidłowo. Z kolei wartości powyżej 14,7 V mogą świadczyć o uszkodzeniu regulatora napięcia, co prowadzi do przeładowywania akumulatora i może uszkodzić inne elementy elektryczne. W obu przypadkach zalecam wizytę u specjalisty.

Nowoczesne alternatory w polskich autach: Co warto wiedzieć o inteligentnym ładowaniu?

Wraz z rozwojem technologii i zaostrzeniem norm emisji spalin (np. Euro 5 i wyższe), w nowszych samochodach coraz częściej spotykamy się z tak zwanymi "inteligentnymi alternatorami". To już nie są proste urządzenia, które ładują akumulator w sposób ciągły. Ich działanie jest znacznie bardziej zaawansowane i zintegrowane z systemem zarządzania silnikiem.

Inteligentne alternatory, szczególnie te stosowane w pojazdach wyposażonych w system Start-Stop, zarządzają procesem ładowania w sposób dynamiczny i ekonomiczny. Na przykład, potrafią one zwiększyć intensywność ładowania akumulatora podczas hamowania silnikiem (rekuperacja energii), wykorzystując kinetyczną energię pojazdu, która w innym wypadku zostałaby rozproszona. Dzięki temu, podczas przyspieszania lub jazdy ze stałą prędkością, alternator może być częściowo lub całkowicie odłączony od ładowania, co zmniejsza obciążenie silnika, a tym samym redukuje zużycie paliwa i emisję CO2. To sprytne rozwiązanie, które pokazuje, jak inżynierowie dążą do maksymalnej efektywności w każdym aspekcie działania samochodu.
