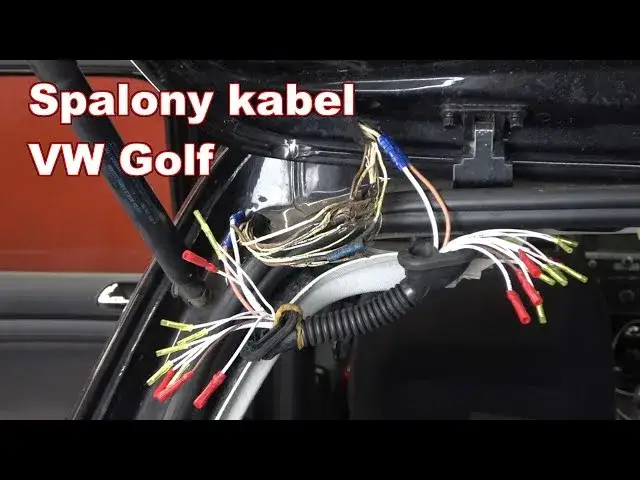

Audi 80 B4 wiązka klapy: Jak naprawić przerwane kable?

Właściciele Audi 80 B4 często mierzą się z problemami elektrycznymi tylnej klapy, które potrafią być frustrujące i trudne do zdiagnozowania. Ten artykuł to kompleksowy przewodnik, który pomoże Ci krok po kroku zidentyfikować, a następnie skutecznie naprawić uszkodzoną wiązkę elektryczną. Bez względu na to, czy jesteś doświadczonym mechanikiem, czy właścicielem szukającym praktycznych rozwiązań, znajdziesz tu wszystko, co potrzebne, aby samodzielnie uporać się z usterką i dobrać odpowiednie części.

Typowe objawy, które wskazują na uszkodzenie wiązki

Z mojego doświadczenia wynika, że uszkodzona wiązka elektryczna tylnej klapy w Audi 80 B4 objawia się dość charakterystycznie. Zazwyczaj nie jest to nagła i całkowita awaria, lecz stopniowe pojawianie się problemów z poszczególnymi funkcjami. Oto najczęstsze sygnały, na które warto zwrócić uwagę:

• Brak oświetlenia tablicy rejestracyjnej to chyba najczęstszy i najbardziej irytujący objaw, który może prowadzić do mandatu.
• Niedziałający centralny zamek w klapie bagażnika klapa nie reaguje na pilota ani kluczyk, co znacznie utrudnia korzystanie z bagażnika.
• Problemy z tylną wycieraczką i spryskiwaczem dotyczy to oczywiście wersji Avant (Kombi), gdzie te elementy są kluczowe dla widoczności.
• Brak oświetlenia bagażnika po otwarciu klapy mała rzecz, a potrafi irytować, zwłaszcza po zmroku.
• W skrajnych przypadkach możliwe są zwarcia powodujące przepalanie bezpieczników, co może wskazywać na poważniejsze uszkodzenie izolacji przewodów.

Krucha rzeczywistość po latach: dlaczego właśnie w tym miejscu przewody pękają?

Przyczyna tych problemów jest prozaiczna, ale nieuchronna w starszych samochodach. Przewody w wiązce elektrycznej tylnej klapy są narażone na ciągłe zginanie i prostowanie za każdym razem, gdy otwieramy lub zamykamy klapę. Po wielu latach eksploatacji, materiał izolacyjny przewodów staje się kruchy, a miedziane żyły wewnątrz zaczynają pękać. Najczęściej dzieje się to w najbardziej obciążonym miejscu w gumowej osłonie (przelotce), która łączy karoserię samochodu z samą klapą bagażnika. To właśnie tam przewody poddawane są największym naprężeniom mechanicznym.

Sedan vs Avant: czy problem z wiązką dotyczy obu wersji nadwozia w ten sam sposób?

Tak, problem z pękającymi przewodami w wiązce elektrycznej tylnej klapy dotyczy zarówno wersji Sedan, jak i Avant. Jednak w przypadku Audi 80 B4 Avant, wiązka jest zazwyczaj bardziej rozbudowana. Wynika to z dodatkowych funkcji, które występują w kombi, takich jak tylna wycieraczka, spryskiwacz, a czasem także dodatkowe światło stopu. Więcej przewodów oznacza więcej potencjalnych punktów awarii, choć mechanizm uszkodzenia jest ten sam zmęczenie materiału w miejscu zginania.

Diagnostyka krok po kroku: jak upewnić się, że to wiązka jest problemem?

Niezbędne narzędzia do szybkiej weryfikacji usterki

Zanim zabierzesz się za demontaż, warto przygotować sobie kilka podstawowych narzędzi. Ułatwią one szybką i precyzyjną diagnostykę:

• Multimetr absolutny must-have do sprawdzenia ciągłości przewodów i napięć.
• Śrubokręty (płaskie i krzyżakowe) do demontażu osłon i tapicerki.
• Klucze nasadowe mogą być potrzebne do odkręcenia niektórych elementów.
• Nóż lub szczypce do ściągania izolacji przydadzą się, jeśli będziesz musiał odsłonić przewody.
• Latarka często pracujemy w słabo oświetlonych miejscach.

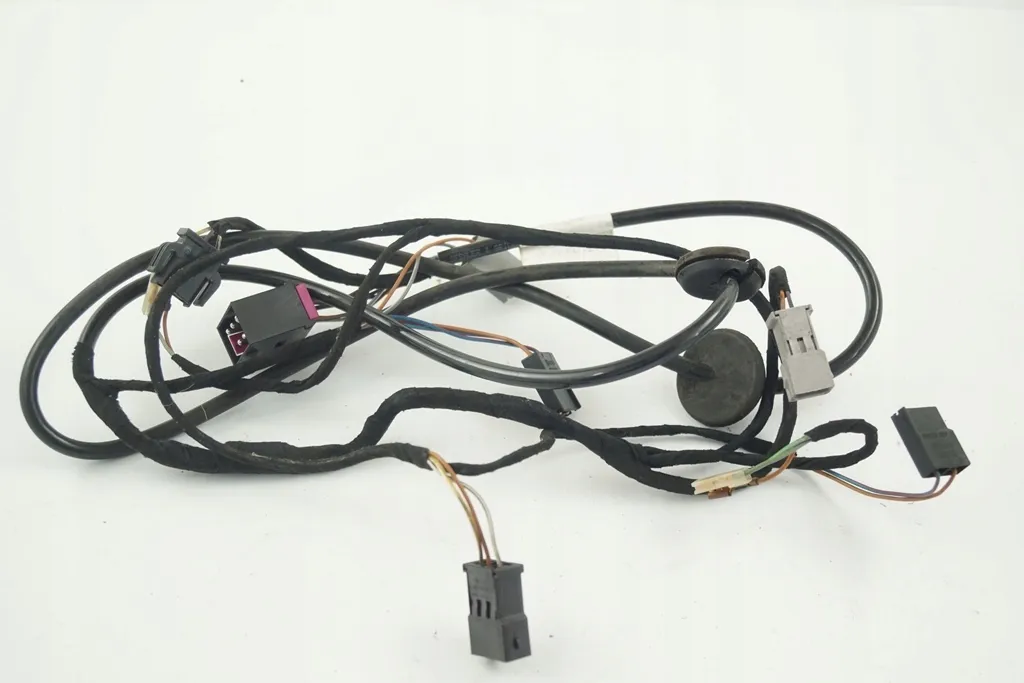

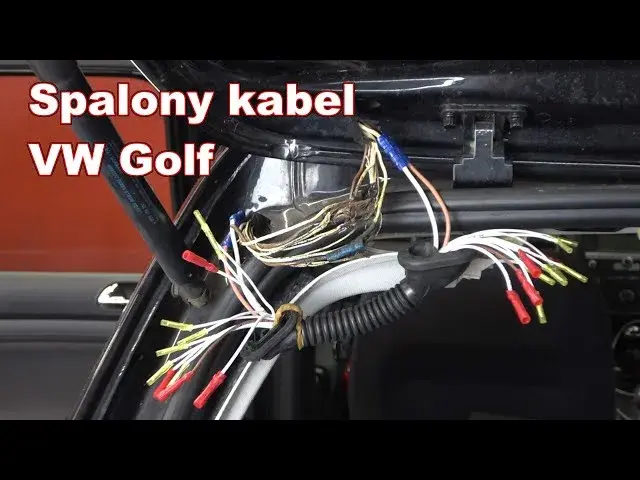

Lokalizacja wiązki: gdzie dokładnie szukać uszkodzeń w sedanie, a gdzie w kombi?

W Audi 80 B4 wiązka elektryczna tylnej klapy znajduje się zazwyczaj po lewej stronie, w okolicach zawiasu klapy. Jest ona poprowadzona przez wspomnianą już gumową przelotkę, która chroni przewody przed dostaniem się wody i kurzu do wnętrza samochodu. To właśnie w tej przelotce, lub tuż przy jej wejściu/wyjściu, należy szukać uszkodzeń. Wersje Sedan i Avant mają podobne umiejscowienie, choć w Avant wiązka może być nieco grubsza ze względu na większą liczbę przewodów.

Prosty test multimetrem, który potwierdzi Twoje przypuszczenia

Test ciągłości przewodów multimetrem to najskuteczniejsza metoda potwierdzenia, że to właśnie wiązka jest przyczyną problemu. Oto jak go przeprowadzić:

1. Odłącz akumulator zawsze pamiętaj o bezpieczeństwie i odłącz ujemną klemę akumulatora przed rozpoczęciem prac elektrycznych.
2. Zlokalizuj wiązkę znajdź gumową przelotkę między karoserią a klapą.
3. Odsłoń przewody delikatnie odsuń gumową osłonę, aby uzyskać dostęp do przewodów z obu stron (od strony klapy i od strony karoserii). Możesz potrzebować częściowo zdemontować tapicerkę w klapie i w bagażniku.
4. Wybierz tryb ciągłości ustaw multimetr na pomiar ciągłości (często oznaczany symbolem diody lub z piszczałką).
5. Testuj przewód po przewodzie wybierz jeden przewód i przyłóż jedną sondę multimetru do jego końca od strony klapy, a drugą sondę do tego samego przewodu od strony karoserii.
6. Obserwuj odczyt jeśli multimetr pokaże ciągłość (np. zero omów lub wyda dźwięk), przewód jest sprawny. Jeśli nie ma ciągłości (pokazuje "OL" lub brak dźwięku), oznacza to przerwę w obwodzie i uszkodzenie przewodu.
7. Powtórz dla wszystkich przewodów wykonaj test dla każdego przewodu w wiązce. Zapisuj, które przewody są uszkodzone, aby później wiedzieć, które naprawić.

Naprawiać czy wymieniać? Przewodnik po skutecznej naprawie wiązki klapy

Metoda 1: Profesjonalna regeneracja, czyli jak prawidłowo wstawić nowe przewody

Profesjonalna regeneracja wiązki to moim zdaniem najlepsze rozwiązanie, jeśli chcesz mieć pewność, że problem nie wróci. Polega ona na zastąpieniu uszkodzonego fragmentu nowymi, bardziej elastycznymi przewodami. Oto jak to zrobić:

1. Zlokalizuj uszkodzony fragment po przeprowadzeniu diagnostyki będziesz wiedział, które przewody są przerwane i w którym miejscu.
2. Wytnij uszkodzony odcinek wycinamy około 10-15 cm uszkodzonego fragmentu przewodu, tak aby nowe połączenia znalazły się poza strefą największego zginania.
3. Przygotuj nowe przewody utnij nowe odcinki przewodów o odpowiedniej długości, pamiętając o zapasie na lutowanie i elastyczność.
4. Odsłoń końcówki zdejmij izolację z końcówek starych i nowych przewodów na długości około 1 cm.
5. Lutowanie skręć ze sobą końcówki starego i nowego przewodu, a następnie starannie je zlutuj. Upewnij się, że połączenie jest mocne i dobrze przewodzi prąd.
6. Izolacja koszulkami termokurczliwymi z klejem na każde zlutowane połączenie nałóż koszulkę termokurczliwą z klejem. Po podgrzaniu (np. opalarką lub zapalniczką) koszulka skurczy się, tworząc szczelne i elastyczne połączenie, odporne na wilgoć i uszkodzenia mechaniczne.
7. Powtórz dla wszystkich uszkodzonych przewodów wykonaj te same kroki dla każdego pękniętego przewodu.

Dlaczego zwykłe lutowanie to pułapka? Uniknij powtórki problemu za kilka miesięcy

Wielu domorosłych mechaników popełnia błąd, próbując po prostu zlutować pęknięte kable w miejscu uszkodzenia. Niestety, jest to rozwiązanie tymczasowe i moim zdaniem, skazane na porażkę. Dlaczego? Ponieważ lutowane połączenie jest sztywne i kruche. W miejscu, gdzie przewody są ciągle zginane, takie sztywne połączenie bardzo szybko ponownie pęknie, często tuż obok pierwotnego miejsca lutowania. Aby naprawa była trwała, konieczne jest wstawienie nowego, elastycznego odcinka przewodu, który będzie w stanie wytrzymać ciągłe naprężenia.

Jakie przewody i koszulki termokurczliwe wybrać, by naprawa przetrwała lata?

Wybór odpowiednich materiałów jest kluczowy dla trwałości naprawy:

• Przewody: Zdecydowanie polecam stosowanie linek typu LGYs (przewody giętkie, wielodrutowe) lub dedykowanych przewodów samochodowych FLRY-B. Charakteryzują się one podwyższoną elastycznością i odpornością na niskie temperatury, co jest niezwykle ważne w warunkach panujących w samochodzie. Pamiętaj, aby dobrać odpowiedni przekrój przewodu najlepiej taki sam jak oryginalny.
• Koszulki termokurczliwe: Koniecznie wybierz koszulki termokurczliwe z wewnętrzną warstwą kleju. Klej po podgrzaniu topi się i szczelnie wypełnia przestrzeń wokół zlutowanego połączenia, zapewniając doskonałą izolację przed wilgocią i korozją, a także dodatkowe usztywnienie i ochronę mechaniczną.

Metoda 2: Gotowe zestawy naprawcze szybsza i często pewniejsza alternatywa

Jeśli nie czujesz się na siłach, aby samodzielnie lutować i dobierać przewody, doskonałą alternatywą są gotowe zestawy naprawcze. Na rynku dostępne są dedykowane zestawy do wiązki klapy Audi 80 B4, zarówno do wersji Sedan, jak i Avant. Ich głównymi zaletami są idealnie dopasowana długość przewodów, odpowiednie przekroje oraz często fabrycznie zamontowane złączki lub piny, co znacznie ułatwia montaż. To często najpewniejsze i najtrwalsze rozwiązanie dla osób ceniących czas i precyzję.

Praktyczny poradnik DIY: naprawa wiązki elektrycznej w Audi 80 B4

Demontaż osłon i tapicerki: jak dostać się do uszkodzonych przewodów bez strat

Dostęp do wiązki wymaga zazwyczaj demontażu części osłon i tapicerki. Zrób to ostrożnie, aby niczego nie uszkodzić:

1. Otwórz klapę bagażnika i odłącz akumulator.
2. Zlokalizuj śruby i spinki mocujące tapicerkę wewnętrzną klapy. Zazwyczaj są one ukryte pod zaślepkami lub w uchwytach.
3. Odkręć śruby i delikatnie podważ spinki, używając plastikowych narzędzi do demontażu tapicerki, aby uniknąć zarysowań.
4. Zdejmij tapicerkę, odkładając ją w bezpieczne miejsce.
5. W bagażniku, po stronie, gdzie znajduje się wiązka (zazwyczaj lewa), delikatnie odsuń boczną tapicerkę, aby uzyskać dostęp do przewodów od strony karoserii.
6. Odsłoń gumową przelotkę możesz ją delikatnie wyciągnąć z otworu w karoserii i klapie, aby uzyskać lepszy dostęp do przewodów.

Identyfikacja i oznaczanie kabli: klucz do uniknięcia chaosu (nawet bez schematu)

Przed rozcięciem jakichkolwiek przewodów, kluczowe jest ich dokładne zidentyfikowanie i oznaczenie. Kolorystyka kabli w Audi 80 B4 może się różnić w zależności od rocznika i wyposażenia, dlatego nie polegaj wyłącznie na pamięci. Użyj taśmy izolacyjnej z opisem lub ponumeruj je. Oto kilka przykładów kolorów i ich funkcji, które mogą pomóc, ale pamiętaj, że to tylko wskazówki:

• Brązowy: Zazwyczaj masa (-).
• Czarno-niebieski / Czarno-zielony: Często odpowiada za oświetlenie tablicy rejestracyjnej.
• Zielono-czerwony: Może być związany z centralnym zamkiem.
• Czarno-żółty: W wersji Avant często zasila wycieraczkę.

Najbezpieczniej jest wymieniać przewody pojedynczo lub dokładnie oznaczyć oba końce każdego kabla przed jego rozcięciem. To pozwoli uniknąć pomyłek i problemów z ponownym podłączeniem.

Cięcie, lutowanie i izolowanie: technika, która gwarantuje trwałe połączenie

Prawidłowe wykonanie połączeń to podstawa trwałej naprawy. Pamiętaj o tych krokach:

1. Przygotuj przewody: Po zidentyfikowaniu uszkodzonych kabli, wytnij ich przerwane fragmenty, zostawiając około 1-2 cm zapasu na każdej stronie. Zdejmij izolację z końcówek starych i nowych przewodów na długości około 1 cm.
2. Wsuń koszulki termokurczliwe: Zanim zlutujesz przewody, pamiętaj, aby nałożyć koszulki termokurczliwe na jeden z końców każdego przewodu. To częsty błąd, o którym łatwo zapomnieć!
3. Lutowanie: Skręć ze sobą końcówki przewodów (stary z nowym) i starannie je zlutuj. Użyj dobrej jakości cyny. Połączenie powinno być gładkie i mocne.
4. Izolowanie: Nasuń koszulkę termokurczliwą z klejem na zlutowane połączenie tak, aby zakrywała całe odsłonięte miejsce. Następnie podgrzej ją równomiernie opalarką (lub ostrożnie zapalniczką), aż skurczy się i klej zacznie wypływać na końcach. To zapewni szczelność i trwałość.
5. Powtórz proces: Wykonaj te same kroki dla wszystkich przewodów, które wymagają naprawy.

Składanie wszystkiego w całość i test końcowy: upewnij się, że wszystko działa

Na co zwrócić uwagę przy zakupie części? Przegląd rynku i koszty

Gdzie szukać dedykowanych zestawów naprawczych do Audi 80 B4?

Dedykowane zestawy naprawcze do wiązki klapy Audi 80 B4 znajdziesz przede wszystkim w internecie. Warto poszukać ich na popularnych platformach aukcyjnych, w specjalistycznych sklepach z częściami samochodowymi online, a także u dystrybutorów części zamiennych. Czasami takie zestawy oferują również lokalne sklepy motoryzacyjne. Pamiętaj, aby zawsze upewnić się, że zestaw jest przeznaczony do Twojej wersji nadwozia (Sedan czy Avant) i rocznika.

Przewody na metry: jak dobrać odpowiedni typ i przekrój?

Jeśli decydujesz się na zakup przewodów na metry, kluczowe jest dobranie odpowiedniego typu i przekroju. Jak już wspomniałem, szukaj przewodów typu LGYs lub FLRY-B, które są elastyczne i odporne na warunki panujące w samochodzie. Co do przekroju, najlepiej jest zmierzyć oryginalne przewody lub sprawdzić ich specyfikację, jeśli masz dostęp do schematów. Zbyt cienkie przewody mogą się przegrzewać, a zbyt grube mogą być trudne do ułożenia i mniej elastyczne. Zazwyczaj spotkasz przekroje od 0.5 mm² do 1.5 mm², w zależności od funkcji przewodu.

Przeczytaj również: Alternator i rozrusznik: Koniec z pomyłkami! Poznaj różnice

Kosztorys naprawy: ile zapłacisz robiąc to sam, a ile w warsztacie?

Koszt naprawy wiązki elektrycznej tylnej klapy w Audi 80 B4 może się znacznie różnić w zależności od wybranej metody:

• Samodzielna naprawa z wykorzystaniem gotowego zestawu naprawczego: Ceny takich zestawów wahają się zazwyczaj od 80 zł do 200 zł. Do tego należy doliczyć koszt ewentualnych narzędzi (jeśli ich nie posiadasz) oraz koszulek termokurczliwych z klejem. Jest to zdecydowanie najbardziej ekonomiczne rozwiązanie.
• Samodzielna naprawa z zakupem przewodów na metry i koszulek: Koszt materiałów będzie niższy, prawdopodobnie w przedziale 30 zł do 80 zł, ale wymaga więcej pracy i precyzji w doborze przewodów.
• Naprawa w warsztacie: Jeśli zdecydujesz się na zlecenie naprawy mechanikowi, musisz liczyć się z kosztem robocizny. W zależności od warsztatu i stopnia skomplikowania problemu, cena może wynosić od 200 zł do nawet 500 zł lub więcej, wliczając w to części.

Moim zdaniem, przy podstawowej wiedzy i odrobinie cierpliwości, samodzielna naprawa jest jak najbardziej wykonalna i pozwala zaoszczędzić sporo pieniędzy.
