Ten artykuł to praktyczny przewodnik dla każdego właściciela Citroena Berlingo, który chce samodzielnie podłączyć wiązkę elektryczną haka holowniczego. Dowiesz się, jak wybrać odpowiedni typ wiązki i modułu, poznasz szczegółową instrukcję montażu krok po kroku oraz znajdziesz rozwiązania najczęstszych problemów, oszczędzając czas i pieniądze.
Podłączenie wiązki haka w Citroenie Berlingo kompleksowy przewodnik DIY dla każdego modelu
- Wybór wiązki: Dedykowana jest prostsza w montażu i bezpieczniejsza dla elektroniki, uniwersalna jest tańsza, ale wymaga modułu w nowszych Berlingo.
- Moduł haka: Niezbędny w większości Berlingo po 2008 roku do ochrony komputera pokładowego i prawidłowego działania funkcji.
- Gniazdo 7-pin vs. 13-pin: 7-pin wystarcza do podstawowego oświetlenia, 13-pin jest wymagane dla przyczep kempingowych i nowoczesnych bagażników rowerowych.
- Montaż: Wiązka dedykowana wykorzystuje fabryczne złącza, uniwersalna wymaga wpięcia się w instalację świateł.
- Formalności: Po montażu haka konieczny jest obowiązkowy przegląd techniczny i wpis do dowodu rejestracyjnego.
- Narzędzia: Do montażu potrzebne są podstawowe narzędzia, takie jak klucze nasadowe, miernik napięcia i ściągacze do tapicerki.
Wiązka haka do Berlingo co musisz wiedzieć przed montażem?
Zanim zabierzesz się za montaż wiązki elektrycznej haka w swoim Citroenie Berlingo, musisz podjąć kilka kluczowych decyzji. Odpowiedni wybór wiązki i gniazda to podstawa, aby uniknąć problemów w przyszłości i zapewnić bezproblemowe działanie całego systemu. Jako Hubert Kołodziej, zawsze powtarzam moim klientom: wiedza to oszczędność czasu i nerwów.
Wiązka dedykowana czy uniwersalna? Kluczowa decyzja dla Twojego Berlingo
To jedna z pierwszych i najważniejszych decyzji. Wiązka dedykowana jest idealnie dopasowana do konkretnego modelu i rocznika Berlingo czy to Berlingo I (do 2008), Berlingo II (2008-2018), czy Berlingo III (od 2018). Jej montaż jest znacznie prostszy dzięki fabrycznym wtyczkom, co minimalizuje ryzyko błędów i nie wymaga ingerencji w oryginalną instalację pojazdu. To opcja, którą osobiście rekomenduję, jeśli zależy Ci na szybkości i pewności działania.
Z drugiej strony, wiązka uniwersalna to tańsza alternatywa. Wymaga ona wpięcia się w przewody instalacji elektrycznej samochodu, najczęściej przy tylnych lampach. Pamiętaj jednak, że w przypadku nowszych modeli Berlingo (szczególnie II i III) z zaawansowaną elektroniką i szyną CAN, wiązka uniwersalna musi być stosowana razem z modułem elektronicznym, aby uniknąć problemów z komputerem pokładowym. Bez modułu ryzykujesz poważne uszkodzenia.
Gniazdo 7-pin czy 13-pin? Które rozwiązanie jest Ci naprawdę potrzebne?
Wybór gniazda zależy od tego, do czego będziesz używać haka. Gniazdo 7-pinowe jest wystarczające do obsługi podstawowego oświetlenia lekkich przyczep, takich jak małe przyczepki towarowe o masie do 750 kg. Zapewnia ono zasilanie dla świateł pozycyjnych, stopu, kierunkowskazów i światła przeciwmgielnego.
Jeśli planujesz holować cięższe przyczepy, przyczepy kempingowe lub używać nowoczesnych bagażników rowerowych, które również mogą wymagać dodatkowych funkcji, gniazdo 13-pinowe jest absolutnie niezbędne. Obsługuje ono dodatkowo światło cofania, stałe zasilanie dla lodówki w przyczepie kempingowej czy ładowanie akumulatora przyczepy. Zawsze doradzam klientom, aby rozważyli 13-pin, nawet jeśli teraz nie potrzebują wszystkich funkcji to inwestycja w przyszłość.
Moduł haka dlaczego w nowszych Berlingo jest absolutnie niezbędny?
Jak już wspomniałem, moduł haka to kluczowy element w większości modeli Berlingo produkowanych po 2008 roku. Jego zadaniem jest "komunikacja" z komputerem pokładowym (BSI) pojazdu. Moduł chroni elektronikę pojazdu przed przeciążeniami, które mogłyby wystąpić przy bezpośrednim podłączeniu wiązki do instalacji świateł. Ponadto, zarządza on dodatkowymi funkcjami, takimi jak automatyczne odłączanie czujników parkowania po podpięciu przyczepy.
Brak modułu w nowszych Berlingo może prowadzić do szeregu problemów: od wyświetlania irytujących błędów na desce rozdzielczej (np. o przepalonej żarówce, której nie ma) po poważne uszkodzenie komputera BSI, którego naprawa jest bardzo kosztowna. Naprawdę nie warto na tym oszczędzać.
Przygotowanie do pracy narzędzia i części, które musisz mieć pod ręką
Odpowiednie przygotowanie to połowa sukcesu w każdym projekcie DIY. Zanim zaczniesz, upewnij się, że masz wszystkie niezbędne narzędzia i właściwą wiązkę. To pozwoli Ci pracować sprawnie i bezpiecznie.

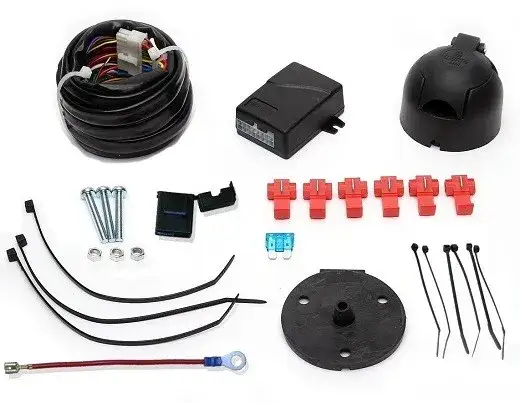

Kompletna lista narzędzi: od kluczy nasadowych po multimetr
Oto lista narzędzi, które będą Ci potrzebne do montażu wiązki elektrycznej haka. Z mojego doświadczenia wiem, że posiadanie ich wszystkich pod ręką znacznie przyspiesza pracę:
- Zestaw kluczy nasadowych (do demontażu elementów tapicerki i ewentualnie haka)
- Ściągacze do tapicerki (plastikowe, aby nie porysować wnętrza)
- Miernik napięcia (multimetr) absolutnie niezbędny do identyfikacji przewodów
- Lutownica i cyna lub szybkozłączki (tzw. "scotchlok") jeśli używasz wiązki uniwersalnej
- Taśma izolacyjna (najlepiej materiałowa, odporna na przetarcia)
- Opaski zaciskowe (tzw. "trytytki") do uporządkowania przewodów
- Nóż monterski lub ściągacz izolacji
- Wiertarka z wiertłem do metalu (jeśli trzeba wiercić otwór pod gniazdo lub przewody)
Wybór odpowiedniej wiązki: na co zwrócić uwagę przy zakupie?
Podsumowując to, o czym rozmawialiśmy wcześniej, przy zakupie wiązki zwróć uwagę na trzy kluczowe aspekty:
- Typ wiązki: Czy potrzebujesz dedykowanej (łatwiejszy montaż, bezpieczniejsza dla elektroniki) czy uniwersalnej (tańsza, ale wymaga modułu w nowszych autach)?
- Typ gniazda: 7-pin do podstawowych przyczep, czy 13-pin do kempingów, cięższych przyczep i nowoczesnych bagażników rowerowych?
- Konieczność modułu: W przypadku Berlingo po 2008 roku, moduł elektroniczny jest praktycznie zawsze niezbędny, niezależnie od tego, czy wiązka jest dedykowana, czy uniwersalna. Upewnij się, że go masz lub że jest zintegrowany z wiązką.
Bezpieczeństwo przede wszystkim: jak przygotować auto do prac elektrycznych
Praca z elektryką samochodową wymaga ostrożności. Zawsze przestrzegaj tych zasad bezpieczeństwa:
- Odłącz akumulator: Zawsze zaczynaj od odłączenia ujemnej klemy akumulatora. To minimalizuje ryzyko zwarć i uszkodzenia elektroniki.
- Zabezpiecz przewody: Upewnij się, że żadne przewody nie są odsłonięte i nie mogą przypadkowo dotknąć metalowych części karoserii.
- Pracuj w dobrym oświetleniu: Precyzyjne podłączenia wymagają dobrej widoczności.
- Sucha powierzchnia: Unikaj pracy w wilgotnym środowisku.
Instalacja wiązki uniwersalnej z modułem instrukcja krok po kroku
Jeśli zdecydowałeś się na wiązkę uniwersalną z modułem, poniżej przedstawiam szczegółową instrukcję montażu. Pamiętaj, że precyzja jest tutaj kluczowa.
Krok 1: Demontaż tapicerki i uzyskanie dostępu do tylnych lamp
Pierwszym krokiem jest demontaż elementów tapicerki w bagażniku Twojego Berlingo. Musisz uzyskać dostęp do przewodów zasilających tylne lampy. Zazwyczaj wymaga to zdjęcia boczków i ewentualnie progu bagażnika. Używaj ostrożnie plastikowych ściągaczy do tapicerki, aby nie uszkodzić zaczepów ani samego materiału. Zazwyczaj śruby mocujące są ukryte pod zaślepkami lub w zagłębieniach.
Krok 2: Identyfikacja przewodów jak znaleźć światła pozycyjne, stop i kierunkowskazy?
To jest moment, w którym multimetr staje się Twoim najlepszym przyjacielem. Musisz zidentyfikować przewody odpowiedzialne za poszczególne funkcje oświetlenia tylnych lamp: światła pozycyjne, światło stop, lewy i prawy kierunkowskaz oraz ewentualnie światło przeciwmgielne i cofania. Podłącz ujemną sondę multimetru do masy pojazdu (np. do śruby mocującej lampę do karoserii), a dodatnią sondą dotykaj kolejnych przewodów, jednocześnie prosząc drugą osobę o włączanie poszczególnych świateł. Szukaj przewodu, na którym pojawia się +12V tylko wtedy, gdy dana funkcja jest aktywna. Zapisz sobie kolory przewodów i ich funkcje.
Krok 3: Podłączenie modułu prawidłowe wpięcie sygnałów i masy
Teraz czas na podłączenie modułu. Zgodnie ze schematem dołączonym do modułu, wpinasz się w zidentyfikowane wcześniej przewody lamp. Możesz to zrobić za pomocą szybkozłączek (są szybkie, ale mniej trwałe) lub lutując przewody (bardziej profesjonalnie, ale wymaga umiejętności). Upewnij się, że każde połączenie jest solidne i dobrze zaizolowane. Następnie, co bardzo ważne, prawidłowo podłącz przewód masowy modułu do karoserii pojazdu. Wybierz czystą, metalową powierzchnię i przykręć przewód masowy do niej, zapewniając stabilne połączenie. Słaba masa to częsta przyczyna problemów.
Krok 4: Prowadzenie zasilania jak bezpiecznie doprowadzić prąd do modułu?
Moduł haka wymaga stałego zasilania (+12V). Najczęściej trzeba poprowadzić ten przewód bezpośrednio z akumulatora lub ze skrzynki bezpieczników w kabinie. W niektórych egzemplarzach Berlingo może być dostępny dedykowany przewód zasilający w bagażniku, ale to rzadkość. Jeśli prowadzisz przewód z akumulatora, koniecznie zastosuj bezpiecznik na tym przewodzie, jak najbliżej źródła prądu. Zabezpieczy to instalację samochodu w razie awarii modułu. Przewód prowadź wzdłuż oryginalnej wiązki samochodu, zabezpieczając go opaskami zaciskowymi, aby nie ocierał się o ruchome części.
Krok 5: Montaż gniazda i ostateczne testy oświetlenia przyczepy
Po podłączeniu modułu i zasilania, zamontuj gniazdo haka w wyznaczonym miejscu na haku holowniczym. Upewnij się, że przewody są odpowiednio długie i nie są narażone na uszkodzenia. Następnie przystąp do testów. Podłącz przyczepę lub specjalny tester gniazda haka i sprawdź wszystkie funkcje oświetlenia: światła pozycyjne, stop, lewy i prawy kierunkowskaz, światło przeciwmgielne, a w przypadku gniazda 13-pinowego również światło cofania i stałe zasilanie. Poproś drugą osobę o pomoc, aby włączała poszczególne światła, podczas gdy Ty będziesz obserwować reakcję przyczepy. Jeśli wszystko działa, możesz poskładać tapicerkę.

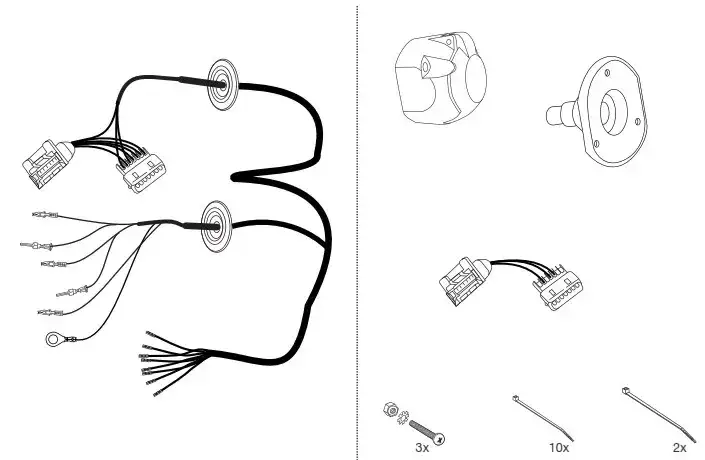

Montaż wiązki dedykowanej najprostsza droga do celu
Montaż wiązki dedykowanej to zazwyczaj znacznie prostsze zadanie, które zajmuje mniej czasu i minimalizuje ryzyko błędów. Jeśli masz taką możliwość, zawsze polecam tę opcję.

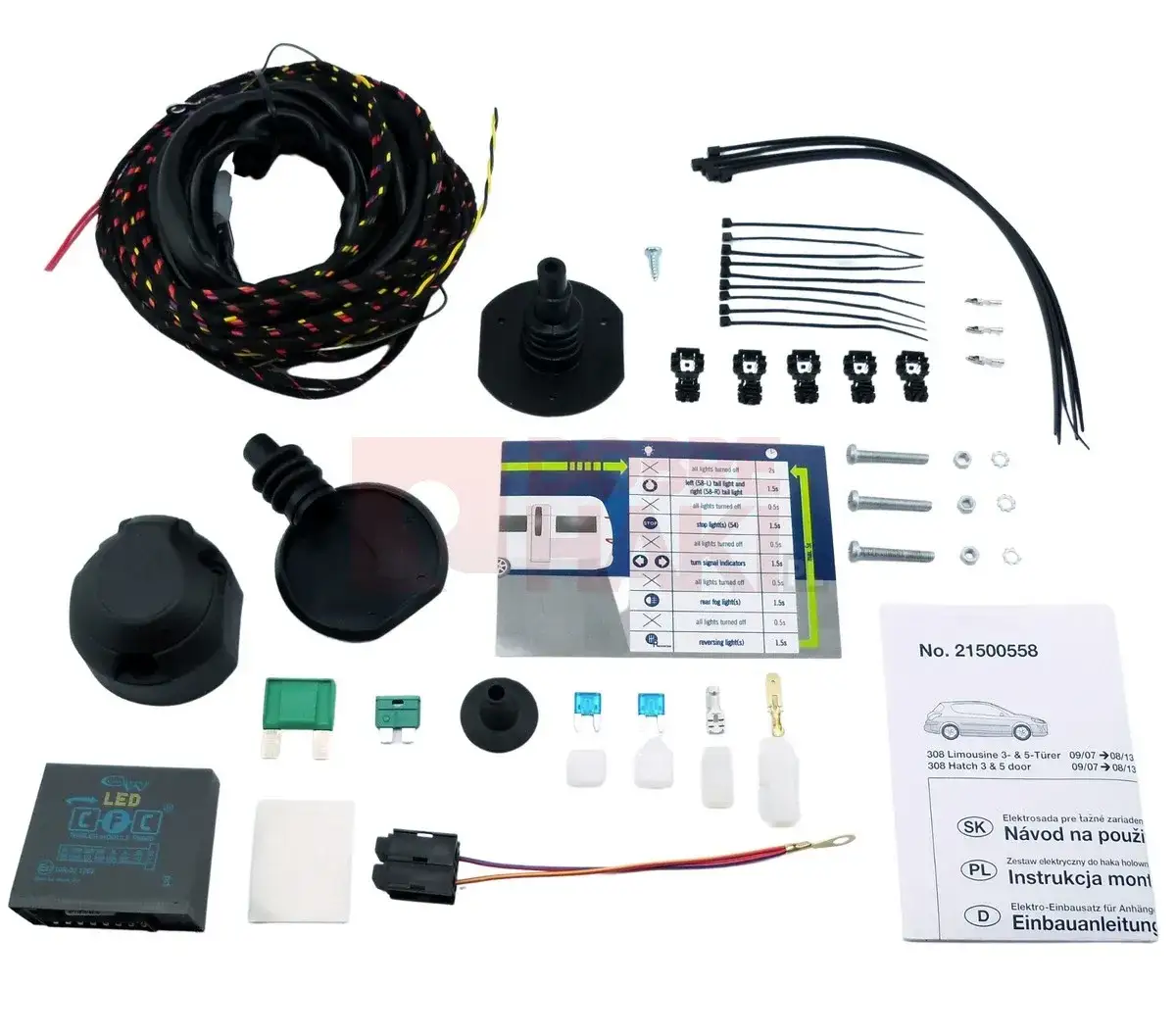

Lokalizacja fabrycznych złączy gdzie Citroen ukrył wtyczki?
W wielu modelach Citroena Berlingo (szczególnie Berlingo II i III) producent przewidział fabryczne kostki do podpięcia wiązki dedykowanej. Zazwyczaj są one zlokalizowane za lewym boczkiem tapicerki w bagażniku lub w okolicach tylnych lamp. Czasem trzeba trochę poszukać, ale zazwyczaj są one dobrze ukryte, często zabezpieczone zaślepką lub owinięte taśmą izolacyjną wraz z główną wiązką. Warto zajrzeć do instrukcji montażu konkretnej wiązki dedykowanej, gdyż często zawiera ona dokładne schematy lokalizacji.
Podłączenie „Plug & Play”: jak wygląda montaż bez cięcia kabli?
To jest właśnie największa zaleta wiązek dedykowanych system "Plug & Play". Polega on na tym, że gotowe wtyczki wiązki dedykowanej po prostu wpinasz w fabryczne gniazda samochodu. Nie ma potrzeby cięcia, lutowania, ani używania szybkozłączek. To nie tylko oszczędza czas, ale przede wszystkim minimalizuje ryzyko błędów i uszkodzenia oryginalnej instalacji pojazdu. Moduł jest często zintegrowany z wiązką lub podłączany do niej w prosty sposób.
Aktywacja w komputerze BSI kiedy jest konieczna i jak ją przeprowadzić?
W niektórych przypadkach, nawet po prawidłowym podłączeniu wiązki dedykowanej z modułem, konieczna jest aktywacja funkcji haka w komputerze BSI pojazdu. Jest to niezbędne dla prawidłowego działania niektórych funkcji, takich jak automatyczne dezaktywowanie czujników parkowania po podpięciu przyczepy, wyświetlanie komunikatów o przepalonych żarówkach przyczepy na desce rozdzielczej, czy prawidłowe działanie systemu ESP z przyczepą. Aktywacja wymaga użycia specjalistycznego sprzętu diagnostycznego, takiego jak Lexia/Diagbox, który jest dostępny w autoryzowanych serwisach Citroena lub w warsztatach specjalizujących się w marce. Zazwyczaj jest to usługa płatna, ale warto ją wykonać, aby system działał w 100% poprawnie.
Najczęstsze problemy i ich rozwiązania co robić, gdy coś nie działa?
Nawet przy największej staranności, czasem coś może pójść nie tak. Oto najczęstsze problemy, z jakimi spotykam się w mojej praktyce, i sposoby ich rozwiązania.
Brak świateł w przyczepie sprawdzanie połączeń i bezpieczników
To najczęstszy problem. Jeśli w przyczepie brakuje świateł lub działa tylko część z nich, wykonaj następujące kroki diagnostyczne:
- Sprawdź bezpieczniki: Zarówno w module haka, jak i w skrzynce bezpieczników pojazdu (sprawdź te odpowiadające za oświetlenie).
- Kontrola połączeń w gnieździe haka: Upewnij się, że wszystkie przewody są solidnie podłączone do pinów gniazda i nie ma luzów.
- Sprawdź połączenia w module: Upewnij się, że przewody sygnałowe i zasilające są prawidłowo wpięte do modułu.
- Sprawdź ciągłość przewodów: Za pomocą multimetru sprawdź, czy przewody od modułu do gniazda haka nie są przerwane.
- Sprawdź masę: Upewnij się, że masa modułu i gniazda jest prawidłowo podłączona do karoserii i nie ma korozji.
Błędy na desce rozdzielczej po podłączeniu diagnoza problemu z modułem
Jeśli po podłączeniu haka na desce rozdzielczej pojawiają się błędy (np. dotyczące oświetlenia, komunikat o przepalonej żarówce), może to wskazywać na kilka problemów:
- Brak modułu: W nowszych Berlingo to najczęstsza przyczyna. Bez modułu komputer BSI "widzi" dodatkowe obciążenie i zgłasza błąd.
- Nieprawidłowe podłączenie modułu: Sprawdź, czy wszystkie przewody sygnałowe i zasilające są prawidłowo wpięte.
- Uszkodzenie modułu: Moduł mógł ulec uszkodzeniu. Spróbuj podłączyć inny moduł, jeśli masz taką możliwość.
- Brak aktywacji w BSI: W przypadku wiązek dedykowanych, brak aktywacji w komputerze BSI może powodować błędy.
Czujniki parkowania nie wyłączają się? Potencjalne przyczyny i naprawa
To irytujący problem, gdy czujniki parkowania piszczą po podpięciu przyczepy. Może to wynikać z:
- Braku aktywacji funkcji haka w komputerze BSI: Wiele Berlingo wymaga aktywacji, aby system wiedział, że przyczepa jest podpięta i wyłączył czujniki.
- Problemu z modułem haka: Moduł jest odpowiedzialny za wysłanie sygnału do BSI o podpiętej przyczepie. Może być uszkodzony lub nieprawidłowo podłączony (np. przewód wykrywający przyczepę).
- Błędu w konfiguracji: Czasem wystarczy ponowna konfiguracja systemu diagnostycznego.
W takich przypadkach zawsze sugeruję sprawdzenie instrukcji modułu i ewentualną diagnostykę komputerową w warsztacie. To najszybszy sposób na zlokalizowanie i usunięcie usterki.
Montaż haka a polskie prawo o czym musisz pamiętać po zakończeniu pracy?
Montaż haka holowniczego w samochodzie to nie tylko kwestia techniczna, ale także formalna. Po zakończeniu prac musisz dopełnić kilku obowiązków, aby Twój hak był w pełni legalny i bezpieczny w użytkowaniu.
Obowiązkowy przegląd techniczny co sprawdzi diagnosta?
Po zamontowaniu haka holowniczego w Twoim Berlingo konieczne jest wykonanie dodatkowego badania technicznego na stacji kontroli pojazdów. Diagnosta sprawdzi kilka kluczowych elementów:

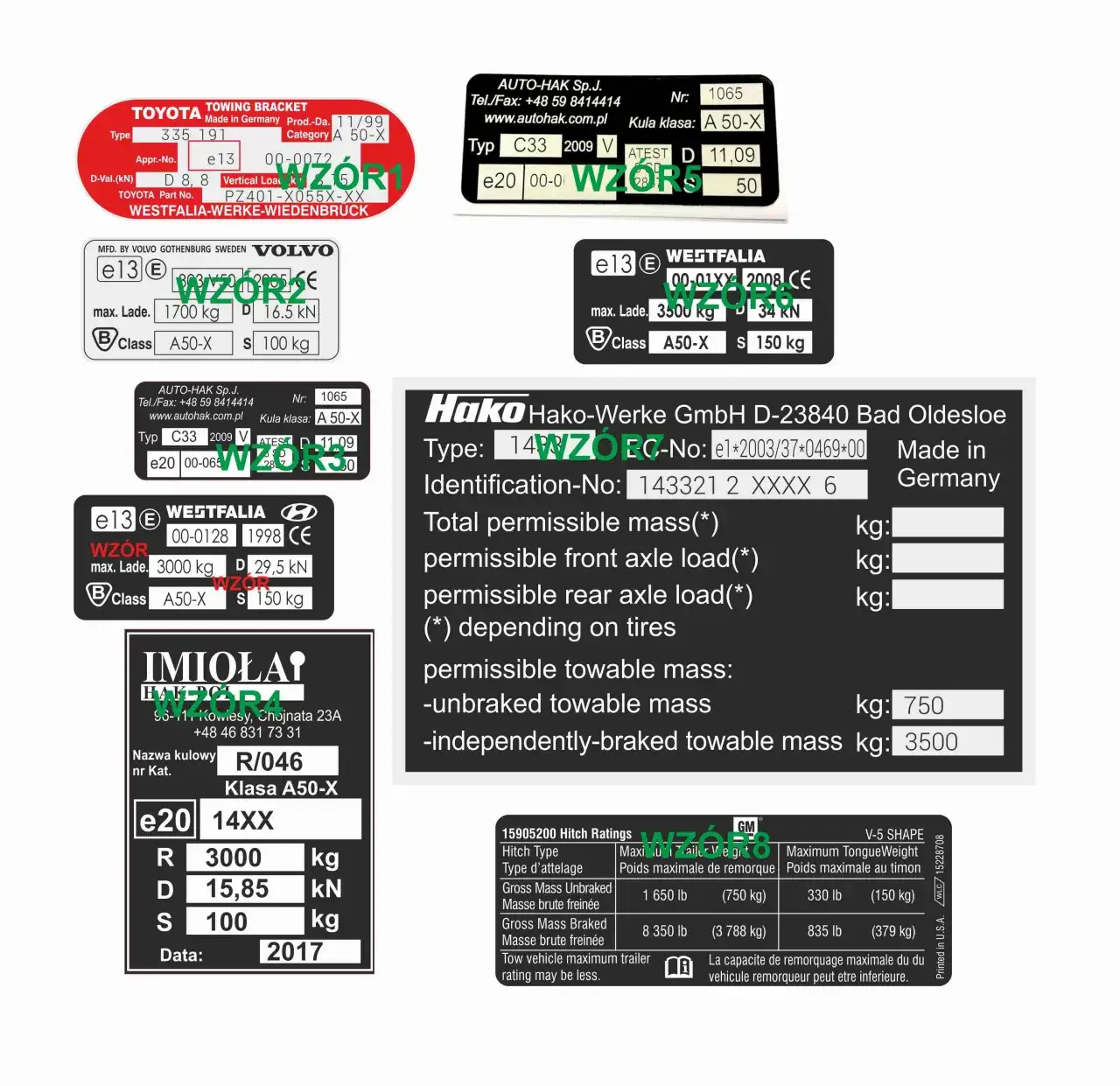

- Homologacja haka: Czy hak posiada tabliczkę znamionową z europejską homologacją (np. e20 lub E20). Bez tego dokumentu hak nie zostanie zalegalizowany.
- Prawidłowość montażu: Diagnosta oceni, czy hak jest zamontowany solidnie, zgodnie z zaleceniami producenta pojazdu i haka.
- Działanie oświetlenia przyczepy: Sprawdzi, czy wszystkie światła (pozycyjne, stop, kierunkowskazy, przeciwmgielne, cofania) działają prawidłowo.
Koszt takiego badania to obecnie 35 zł. Po pozytywnym wyniku otrzymasz zaświadczenie, które jest niezbędne do dalszych formalności.
Przeczytaj również: Alternator w T-25: Schemat podłączenia i koniec z rozładowanym aku
Wizyta w wydziale komunikacji jak zalegalizować hak w dowodzie rejestracyjnym?
Po uzyskaniu pozytywnego zaświadczenia od diagnosty, Twoja podróż jeszcze się nie kończy. Musisz udać się do wydziału komunikacji, właściwego dla miejsca rejestracji Twojego Berlingo. Tam, z dowodem rejestracyjnym pojazdu i zaświadczeniem ze stacji kontroli pojazdów, uzyskasz adnotację o haku w dowodzie rejestracyjnym. Jest to formalne potwierdzenie, że Twój pojazd jest przystosowany do holowania przyczepy. Bez tego wpisu, pomimo zamontowanego haka i pozytywnego przeglądu, nie możesz legalnie holować przyczepy. Pamiętaj, że to ważny element, który chroni Cię przed ewentualnymi problemami podczas kontroli drogowej.
