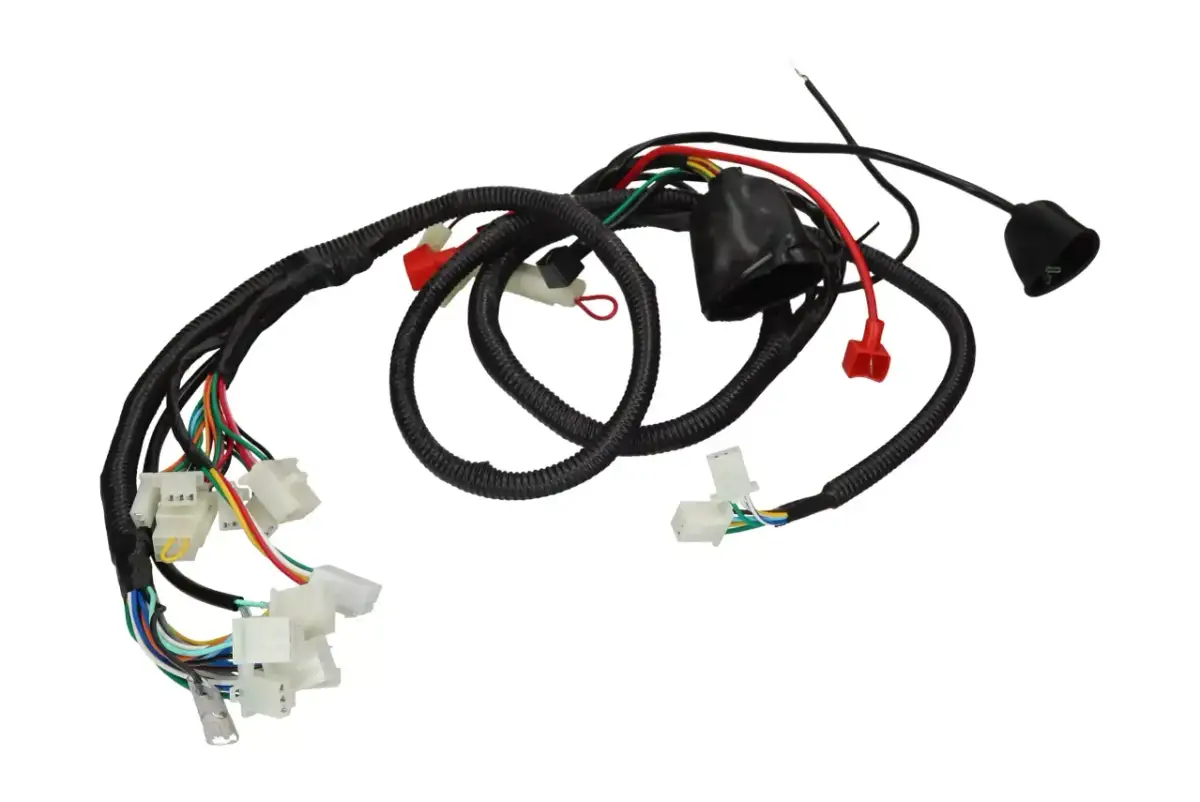

Wiązka elektryczna w skuterze 4T to element, który często bywa niedoceniany, dopóki nie zacznie sprawiać problemów. Jeśli Twój skuter odmawia posłuszeństwa, światła migają, a rozrusznik milczy, ten artykuł jest dla Ciebie. Pokażę Ci, jak zdiagnozować, a nawet samodzielnie wymienić uszkodzoną wiązkę, oszczędzając czas i pieniądze.
Wiązka elektryczna w skuterze 4T: Klucz do sprawności i bezpieczeństwa Twojej maszyny.
- Centralny układ nerwowy: Wiązka elektryczna to serce i mózg instalacji elektrycznej skutera 4T, zasilające wszystko od zapłonu po oświetlenie i wskaźniki.
- Typowe objawy awarii: Problemy z uruchomieniem, niestabilne oświetlenie, gasnący silnik, niedziałające wskaźniki czy częste przepalanie bezpieczników to sygnały alarmowe.
- Główne przyczyny uszkodzeń: Najczęściej winne są uszkodzenia mechaniczne (przetarcia), korozja, przegrzanie oraz niefachowe modyfikacje, a w tańszych modelach niska jakość fabryczna.
- Diagnostyka domowa: Podstawowe sprawdzenie obejmuje inspekcję wizualną, kontrolę bezpieczników oraz użycie multimetru do pomiaru ciągłości i napięcia w kluczowych punktach.
- Samodzielna wymiana: Z odpowiednimi narzędziami, schematem i cierpliwością, wymiana wiązki jest możliwa do przeprowadzenia w domowym garażu.
- Zakup nowej wiązki: Przy wyborze nowej wiązki kluczowe jest dopasowanie do modelu skutera (typ silnika, rozmiar kół) i dokładne porównanie wtyczek ze starą częścią, a ceny zazwyczaj wahają się od 70 do 150 zł.
Czym jest wiązka elektryczna i dlaczego to "układ nerwowy" Twojej maszyny?

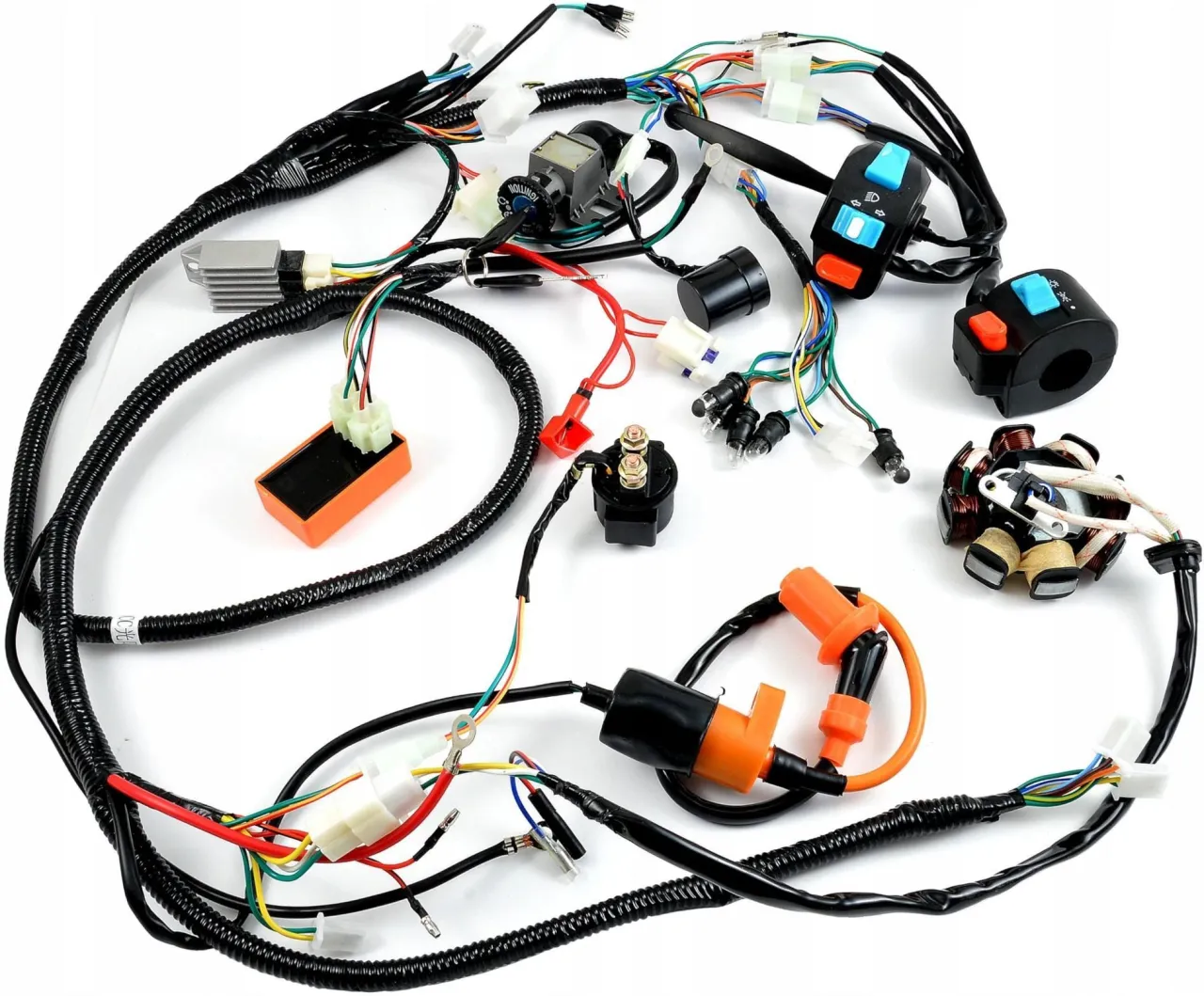

Wiązka elektryczna w skuterze 4T to nic innego jak skomplikowany zestaw przewodów, złączy, wtyczek i bezpieczników, który pełni rolę centralnego układu nerwowego Twojej maszyny. To właśnie ona odpowiada za przesyłanie energii elektrycznej z akumulatora i alternatora do wszystkich kluczowych komponentów, a także za transmisję sygnałów sterujących. Bez sprawnej wiązki nie zadziała ani układ zapłonowy (moduł CDI, cewka), ani oświetlenie (reflektory, kierunkowskazy, światło stop), nie uruchomisz rozrusznika, nie usłyszysz klaksonu, a wskaźniki na desce rozdzielczej pozostaną martwe. To naprawdę fundament sprawności każdego skutera.
Najczęstsze przyczyny awarii od wibracji po nieudolne modyfikacje.
Z mojego doświadczenia wynika, że wiązki elektryczne w skuterach 4T ulegają awariom z kilku powtarzających się powodów. Warto je znać, aby lepiej zrozumieć problem i zapobiegać mu w przyszłości:
- Uszkodzenia mechaniczne: To chyba najczęstsza przyczyna. Przetarcia izolacji przewodów, spowodowane ciągłymi wibracjami skutera i ocieraniem się o ramę lub inne elementy, są na porządku dziennym.
- Korozja: Wilgoć to wróg numer jeden elektryki. Śniedzenie styków i złączy, zwłaszcza w skuterach eksploatowanych w trudnych warunkach pogodowych i niegarażowanych, prowadzi do wzrostu oporności i problemów z przepływem prądu.
- Przegrzanie: Zły styk, czyli zwiększona rezystancja w połączeniu, lub przeciążenie obwodu może spowodować nadtopienie izolacji, a nawet wtyczek. To poważny problem, który może prowadzić do zwarć.
- Niefachowe modyfikacje: Wielu właścicieli skuterów decyduje się na samodzielne dokładanie akcesoriów, takich jak alarmy czy dodatkowe oświetlenie LED. Bez odpowiedniej wiedzy i zabezpieczeń, takie działania często kończą się przeciążeniami i uszkodzeniami wiązki.
Rola jakości: Dlaczego w tanich skuterach problemy z wiązką pojawiają się częściej?
Muszę przyznać, że jakość ma ogromne znaczenie, zwłaszcza w kontekście wiązek elektrycznych. W tańszych, często chińskich skuterach, które są bardzo popularne na polskim rynku, problemy z instalacją elektryczną pojawiają się niestety znacznie częściej. Wynika to przede wszystkim z niższej jakości użytych materiałów przewodów o cieńszej izolacji, gorszych stopów w złączach czy słabszych wtyczek. Te elementy szybciej ulegają zużyciu, są mniej odporne na wibracje, wilgoć i zmiany temperatury, co drastycznie skraca ich żywotność i prowadzi do częstszych awarii.
Objawy uszkodzonej wiązki elektrycznej: Czego nie możesz zignorować?
Rozpoznanie problemów z wiązką elektryczną często zaczyna się od subtelnych sygnałów, które z czasem stają się coraz bardziej uciążliwe. Jako Hubert Kołodziej, zebrałem dla Was najczęstsze objawy, które powinny zapalić czerwoną lampkę:
- Problemy z uruchomieniem: Skuter nie reaguje na przycisk rozrusznika, a rozrusznik kręci, ale silnik nie odpala, bo brakuje iskry na świecy. To może wskazywać na uszkodzenie przewodów w obwodzie zapłonowym lub zasilania modułu CDI.
- Niestabilna praca oświetlenia: Mruganie świateł, niedziałające kierunkowskazy, brak światła stopu lub całkowity brak oświetlenia to klasyczne symptomy. Często jest to wynik przetarć lub zaśniedziałych styków w obwodach oświetleniowych.
- Gasnący silnik: Skuter gaśnie bez wyraźnej przyczyny, zwłaszcza podczas jazdy po nierównościach, w deszczu, lub po prostu nagle przestaje pracować. To silny sygnał, że gdzieś w wiązce jest przetarcie, zwarcie lub luźne połączenie, które przerywa obwód zasilania silnika.
- Niedziałające wskaźniki: Prędkościomierz, wskaźnik poziomu paliwa, kontrolki na desce rozdzielczej jeśli przestają działać, może to być problem z zasilaniem lub sygnałem przesyłanym przez wiązkę.
- Częste przepalanie bezpieczników: Jeśli bezpieczniki przepalają się regularnie, to niemal pewny znak zwarcia w instalacji. Wiązka jest wtedy pierwszym podejrzanym.
- Brak ładowania akumulatora: Akumulator szybko się rozładowuje, a po pomiarze okazuje się, że nie jest ładowany. Może to świadczyć o uszkodzeniu przewodów między alternatorem, regulatorem napięcia a akumulatorem.
Diagnostyka wiązki elektrycznej: Jak krok po kroku sprawdzić instalację?
Zanim zdecydujesz się na wymianę całej wiązki, warto przeprowadzić dokładną diagnostykę. Wiele problemów można zlokalizować i naprawić bez konieczności kupowania nowej części. Pamiętaj, że cierpliwość i systematyczność to klucz do sukcesu.
Krok 1: Inspekcja wizualna szukaj przetarć, przypaleń i luźnych wtyczek.
Zacznij od dokładnej kontroli wizualnej całej wiązki elektrycznej. To podstawowy, ale niezwykle skuteczny krok. Zdejmij wszystkie osłony i owiewki, aby uzyskać jak najlepszy dostęp do przewodów. Szukaj widocznych przetarć, pęknięć izolacji, przypaleń (szczególnie w okolicach kostek i złączy) oraz luźnych lub zaśniedziałych wtyczek. Często problemem są miejsca, gdzie wiązka przechodzi przez ostre krawędzie ramy lub jest narażona na ruchome elementy. Zwróć uwagę na kolor izolacji jeśli jest zmieniony, stopiony, to znak przegrzania.
Krok 2: Sprawdzenie kluczowych połączeń i kostek (stacyjka, moduł CDI, regulator napięcia).
Po ogólnej inspekcji skup się na kluczowych punktach instalacji elektrycznej. Miejsca takie jak kostka stacyjki, złącza modułu CDI (zapłonowego) oraz regulatora napięcia są szczególnie narażone na awarie. Delikatnie poruszaj przewodami w tych miejscach, obserwując, czy zmienia się zachowanie skutera (np. czy światła zaczynają migać, a silnik gaśnie). Sprawdź, czy wszystkie piny w kostkach są czyste, proste i dobrze osadzone. Zaśniedziałe styki często wystarczy delikatnie oczyścić, aby przywrócić prawidłowy przepływ prądu.
Krok 3: Podstawy pracy z multimetrem jak sprawdzić ciągłość obwodu bez wizyty u mechanika?
Multimetr to Twój najlepszy przyjaciel w diagnostyce elektrycznej. Oto jak go użyć:
-
Sprawdzenie ciągłości obwodu ("brzęczyk"):
- Ustaw multimetr na funkcję pomiaru ciągłości (zazwyczaj symbol diody lub brzęczyka).
- Odłącz akumulator dla bezpieczeństwa.
- Przykładaj sondy multimetru do obu końców podejrzanego przewodu lub do pinów w kostce.
- Jeśli usłyszysz sygnał dźwiękowy lub multimetr pokaże wartość bliską zeru (np. 0.00-0.5 Ohma), oznacza to, że przewód ma ciągłość. Brak sygnału lub bardzo wysoka rezystancja świadczy o przerwaniu obwodu.
-
Pomiar napięcia:
- Ustaw multimetr na pomiar napięcia stałego (DCV), zakres 20V.
- Podłącz czarną sondę do masy (minus akumulatora lub rama skutera).
- Czerwoną sondą dotykaj kolejnych punktów, które powinny być zasilane (np. pin zasilający stacyjki, wyjście z regulatora napięcia).
- Włącz zapłon. Powinieneś odczytać napięcie zbliżone do napięcia akumulatora (ok. 12-13V). Brak napięcia lub jego znaczny spadek wskazuje na problem z zasilaniem w danym obwodzie.
Krok 4: Testowanie "na krótko" metoda dla zaawansowanych.
Testowanie "na krótko" to metoda, która polega na bezpośrednim podaniu napięcia do danego elementu lub obwodu, aby sprawdzić, czy działa. Jest to jednak metoda dla zaawansowanych użytkowników i wymaga dużej ostrożności. Niewłaściwe podłączenie może spowodować zwarcie, uszkodzenie komponentów lub nawet pożar. Jeśli nie masz pewności, jak to zrobić bezpiecznie, lepiej zrezygnuj z tej metody i skonsultuj się z mechanikiem. Zawsze używaj bezpieczników w obwodzie testowym!
Wymiana wiązki elektrycznej: Czy samodzielna naprawa jest możlizna?
Jeśli diagnostyka wykaże, że uszkodzenia są zbyt rozległe lub skomplikowane do punktowej naprawy, wymiana całej wiązki może okazać się jedynym sensownym rozwiązaniem. Dobra wiadomość jest taka, że z odpowiednim przygotowaniem i cierpliwością, możesz to zrobić samodzielnie.
Przygotowanie do operacji: Narzędzia i wskazówki, które ułatwią Ci pracę.
Zanim zaczniesz, upewnij się, że masz wszystko, co potrzebne:
- Zestaw kluczy i śrubokrętów: Do demontażu owiewek i innych elementów.
- Obcinaczki i ściągacz izolacji: Mogą być potrzebne do drobnych korekt.
- Opaski zaciskowe (trytytki): Do estetycznego i bezpiecznego ułożenia nowej wiązki.
- Taśma izolacyjna: Na wszelki wypadek.
- Multimetr: Do sprawdzenia poprawności połączeń po montażu.
- Aparat fotograficzny (telefon): Absolutnie niezbędny do dokumentowania każdego kroku!

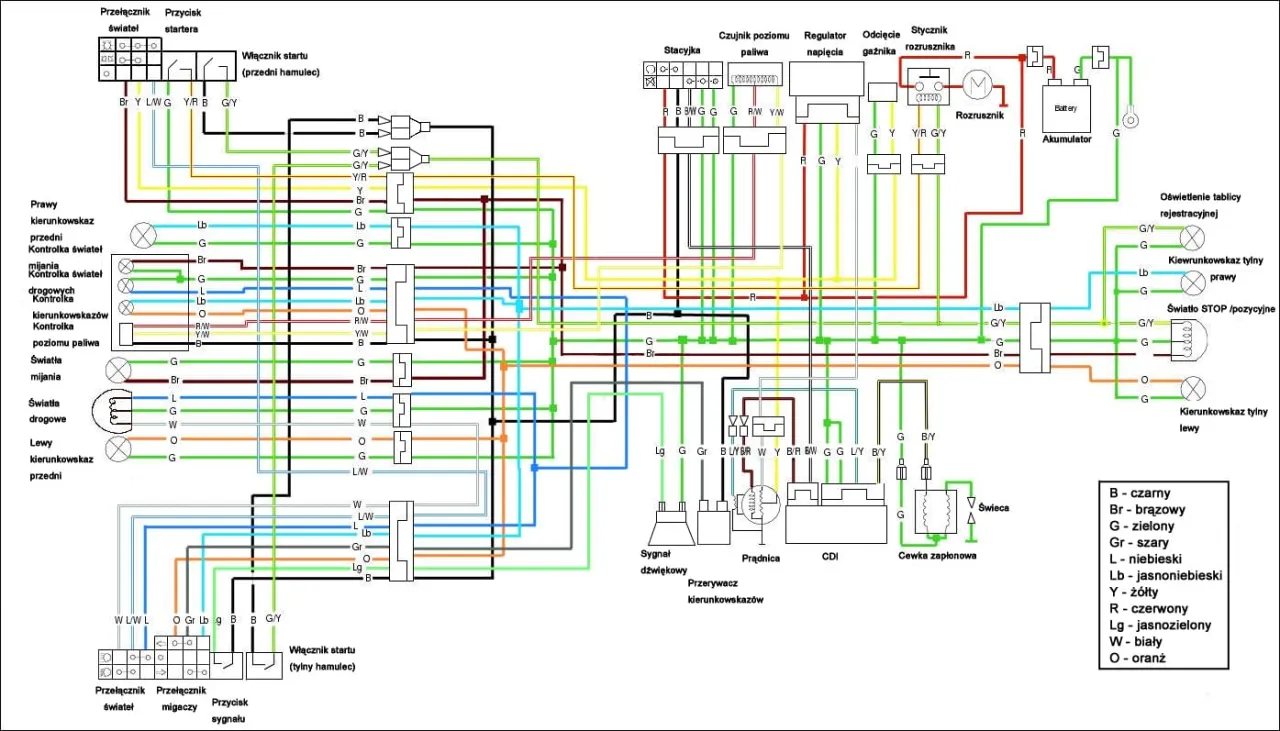

- Schemat instalacji elektrycznej: Jeśli uda Ci się go zdobyć dla Twojego modelu, to ogromne ułatwienie.
Demontaż starych przewodów jak to zrobić, by niczego nie pomylić?
Demontaż starej wiązki to proces, który wymaga uwagi i metodyczności. Moja rada: dokumentuj każdy krok!
- Odłącz akumulator: To podstawa bezpieczeństwa. Zawsze zaczynaj od odłączenia minusowej klemy.
- Zrób zdjęcia: Przed rozłączeniem jakiejkolwiek kostki, zrób jej zdjęcie. Zrób zdjęcia całej wiązki, jej przebiegu, sposobu mocowania. Im więcej zdjęć, tym lepiej!
- Oznaczaj połączenia: Jeśli masz kilka podobnych kostek, możesz je oznaczyć taśmą maskującą i numerem lub opisem (np. "światło przód L", "kierunkowskaz P").
- Stopniowo rozpinaj kostki: Rozpinaj połączenia jedno po drugim, starając się zapamiętać ich lokalizację.
- Usuń starą wiązkę: Gdy wszystkie kostki są rozpięte, ostrożnie wyjmij starą wiązkę z ramy skutera, zwracając uwagę na to, gdzie była mocowana.
Montaż nowej wiązki: Praktyczny poradnik podłączania kostek krok po kroku.
Montaż nowej wiązki to proces odwrotny do demontażu. Tutaj przyda się Twoja dokumentacja!
- Ułóż nową wiązkę: Rozłóż nową wiązkę w skuterze, starając się ułożyć ją w taki sam sposób, jak stara. Zwróć uwagę na punkty mocowania i prowadzenie przewodów, aby nic nie było naciągnięte ani nie ocierało się o ruchome części.
- Podłączaj kostki: Korzystając ze zdjęć i ewentualnych oznaczeń, zacznij podłączać kostki. Zaczynaj od tych najbardziej oczywistych i łatwo dostępnych, a potem przechodź do bardziej skomplikowanych.
- Sprawdź zgodność: Upewnij się, że każda kostka pasuje idealnie i nie ma luzów. Niektóre wiązki, zwłaszcza do popularnych silników GY6 (często oznaczanych jako 139QMB), mają zbliżone schematy, ale zawsze mogą wystąpić drobne różnice. Jeśli masz schemat instalacji elektrycznej dla swojego modelu, to teraz jest idealny moment, aby z niego skorzystać i upewnić się, że wszystko jest podłączone prawidłowo.
- Zabezpiecz wiązkę: Po podłączeniu wszystkich kostek, użyj opasek zaciskowych, aby solidnie przymocować wiązkę do ramy i innych stabilnych elementów. Zapobiegnie to przetarciom i uszkodzeniom spowodowanym wibracjami.
- Podłącz akumulator i testuj: Podłącz akumulator i przeprowadź testy. Sprawdź, czy skuter odpala, czy działają światła, kierunkowskazy, klakson i wskaźniki.
Najczęstsze pułapki i błędy podczas wymiany jak ich uniknąć?
Nawet doświadczonym zdarzają się błędy. Oto najczęstsze pułapki:
- Pomylenie kostek: Niektóre kostki wyglądają podobnie, ale mają inne przeznaczenie. Zdjęcia i oznaczenia to Twój ratunek.
- Niedokładne wpięcie: Kostki muszą "kliknąć" i być pewnie osadzone. Luźne połączenia to przepis na przyszłe problemy.
- Zbyt ciasne prowadzenie wiązki: Przewody nie mogą być naciągnięte ani ocierać się o ostre krawędzie. To prowadzi do przetarć.
- Zapomnienie o masie: Upewnij się, że wszystkie punkty masowe są prawidłowo podłączone i czyste.
- Brak testów: Nie składaj wszystkiego do kupy, zanim nie sprawdzisz, czy cała elektryka działa poprawnie.
Zakup nowej wiązki do skutera 4T: Na co zwrócić uwagę?
Kiedy decyzja o wymianie zapadła, stajesz przed wyborem nowej wiązki. Rynek oferuje wiele opcji, dlatego warto wiedzieć, na co zwrócić uwagę, aby kupić odpowiednią część.
Oryginał vs. zamiennik: Co wybrać i dlaczego?
W przypadku wiązek elektrycznych do skuterów 4T, często stajemy przed dylematem: oryginał czy zamiennik? Oryginalne wiązki, jeśli są dostępne, zazwyczaj oferują najwyższą jakość wykonania i idealne dopasowanie, ale ich cena bywa znacznie wyższa. Zamienniki są znacznie tańsze i szeroko dostępne, zwłaszcza do popularnych chińskich modeli. Ich jakość może być różna od bardzo dobrych, po te, które szybko sprawią problemy. Moja rada: jeśli masz ograniczony budżet, dobry zamiennik jest akceptowalnym rozwiązaniem, ale zawsze dokładnie sprawdź opinie o producencie i sprzedawcy. Czasem lepiej dopłacić kilkadziesiąt złotych za produkt o sprawdzonej reputacji.
Kluczowe parametry: Jak dopasować wiązkę do swojego modelu (rozmiar kół, typ silnika GY6)?
Dopasowanie wiązki do konkretnego modelu skutera jest absolutnie kluczowe. Nie ma czegoś takiego jak "uniwersalna wiązka". Zwróć uwagę na następujące parametry:
- Typ silnika: Najpopularniejszy w skuterach 4T to silnik GY6, często oznaczany jako 139QMB. Nawet w jego obrębie mogą występować różnice.
- Rozmiar kół: To może wydawać się dziwne, ale rozmiar kół (np. 10 cali, 12 cali) często wpływa na długość przewodów w wiązce, zwłaszcza tych prowadzących do oświetlenia czy czujników.
- Rocznik i model skutera: Nawet w obrębie tego samego modelu, wiązki mogą się różnić w zależności od rocznika produkcji.
- Wyposażenie dodatkowe: Jeśli Twój skuter ma np. alarm fabryczny, upewnij się, że nowa wiązka ma odpowiednie złącza.
Gdzie kupować i jakie są realne ceny? Przegląd polskiego rynku.
Wiązki do popularnych chińskich skuterów 4T są na szczęście szeroko dostępne na polskim rynku. Najłatwiej znaleźć je na platformach takich jak Allegro, gdzie wybór jest ogromny. Warto również sprawdzić ofertę specjalistycznych sklepów z częściami do skuterów, takich jak Gmoto czy Motoargo, które często oferują produkty lepszej jakości i fachowe doradztwo. Jeśli chodzi o ceny, koszt nowej, kompletnej wiązki do popularnego chińskiego skutera 4T waha się zazwyczaj od 70 zł do około 150 zł. Bardziej skomplikowane instalacje lub do markowych pojazdów mogą być droższe, ale rzadko przekraczają 300-400 zł.
Porównanie wtyczek dlaczego zdjęcie starej części przed zakupem to konieczność?
To jest dla mnie absolutny priorytet i zawsze to podkreślam: przed zakupem nowej wiązki elektrycznej, bezwzględnie zrób zdjęcie starej części, a najlepiej ją zdemontuj i weź ze sobą do sklepu lub porównaj dokładnie zdjęcia w internecie. Dlaczego? Ponieważ nawet niewielkie różnice w układzie, kształcie czy liczbie pinów w wtyczkach mogą uniemożliwić prawidłowy montaż. Producenci, zwłaszcza ci z Chin, często wprowadzają drobne modyfikacje, które sprawiają, że wiązka przeznaczona "do GY6" nie zawsze pasuje do "każdego GY6". Zrób sobie tę przysługę i uniknij frustracji związanej z zakupem niewłaściwej części.
Naprawa czy wymiana? Kiedy podjąć ostateczną decyzję?
Pytanie "naprawiać czy wymieniać" jest kluczowe i często sprowadza się do oceny skali uszkodzeń oraz opłacalności. Jako Hubert Kołodziej, zawsze zachęcam do rozsądnego podejścia.
Szybkie naprawy: Lutowanie i izolowanie pojedynczych przewodów.
Jeśli problem dotyczy pojedynczych, łatwo dostępnych przewodów na przykład przetartej izolacji, przerwanego kabla czy zaśniedziałego styku w jednej kostce szybka naprawa jest zazwyczaj najlepszym rozwiązaniem. W takich sytuacjach wystarczy dokładne oczyszczenie, lutowanie (jeśli przewód jest przerwany) i solidne zaizolowanie. To rozwiązanie jest nie tylko tańsze, ale i szybsze niż wymiana całej wiązki. Pamiętaj jednak, aby używać dobrej jakości taśmy izolacyjnej lub koszulek termokurczliwych, aby zapewnić trwałość naprawy.
Decyzja o wymianie kiedy uszkodzenia są zbyt rozległe?
Decyzja o wymianie całej wiązki staje się konieczna, gdy uszkodzenia są zbyt rozległe, liczne lub trudne do zlokalizowania. Jeśli masz wiele przetarć w różnych miejscach, liczne zaśniedziałe kostki, ślady przegrzania na wielu przewodach lub po prostu nie możesz znaleźć przyczyny problemów mimo dokładnej diagnostyki, wymiana jest jedynym sensownym wyjściem. Próba naprawiania każdego drobnego uszkodzenia z osobna może być czasochłonna, frustrująca i w efekcie droższa niż zakup nowej części. Nowa wiązka to gwarancja świeżej, niezawodnej instalacji na lata.
Przeczytaj również: Wiązki elektryczne: Jak precyzja tworzy niezawodność? Poradnik eksperta
Dbaj o elektrykę, a skuter Ci podziękuje proste zasady prewencji.
Aby uniknąć przyszłych problemów z wiązką elektryczną, warto wdrożyć kilka prostych zasad prewencji:
- Regularne sprawdzanie połączeń: Co jakiś czas kontroluj kluczowe kostki i złącza, upewniając się, że są czyste i pewnie wpięte.
- Ochrona przed wilgocią: Staraj się garażować skuter lub przynajmniej przykrywać go pokrowcem, zwłaszcza w deszczowe dni. Wilgoć to główny wróg elektryki.
- Unikanie niefachowych modyfikacji: Jeśli chcesz coś dodać do skutera, zrób to z głową lub zleć to specjaliście. Nie przeciążaj instalacji i zawsze używaj bezpieczników.
- Sprawdzanie stanu izolacji: Podczas rutynowych przeglądów zwracaj uwagę na stan izolacji przewodów, szczególnie w miejscach narażonych na przetarcia.
